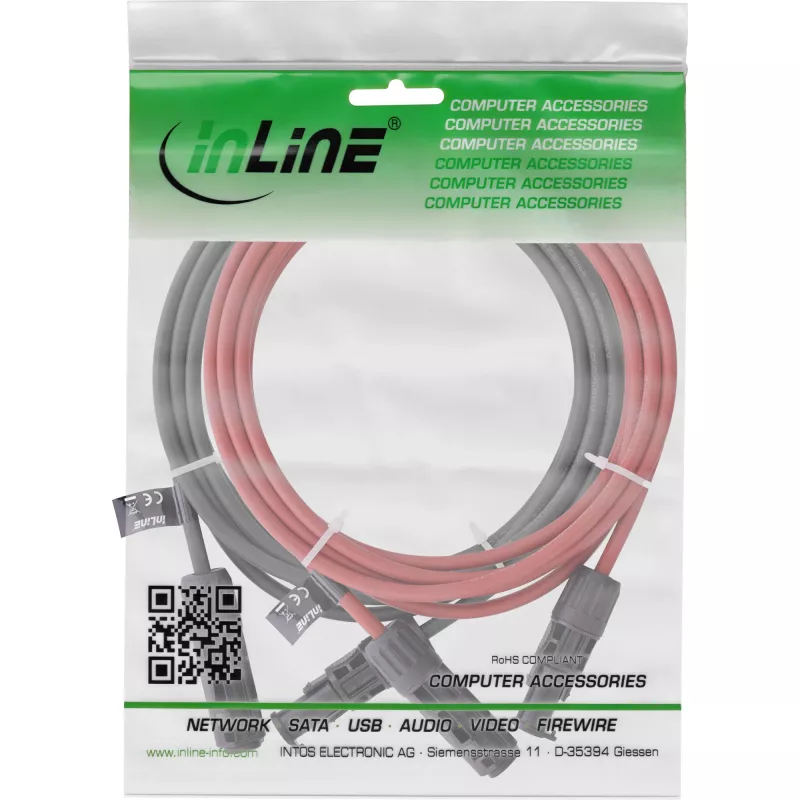

Keskmispinge kaabel InLine 95607 Punane Must 1500V 7.5m

InLine H1Z2Z2-K päikesekaabel 6 mm² eelpaigaldatud päikesepistikutega (paar: punane ja must) on välja töötatud fotogalvaaniliste süsteemide kaabeldamiseks ja keskpinge alalisvoolurakendustele kuni 1500 V. Kaabel ühendab tinatud vaskjuhti, ristseotud polüolefiinist (XLPO) halogeenivaba isolatsiooni ja töökindla väliskesta, tagades pikaajalise, ilmastiku- ja UV-kindla jõudluse PV-paigaldistes. Toodet tarnitakse 7,5 m kaablipaarina ja see sobib usaldusväärseks alalisvoolu edastamiseks ning ohututeks ühendatud pistmikühendusteks.

Eelised

Kaabel toetab nominaalset vahelduvpinget 1,0/1,0 kV ja alalisvoolu tööpinget 1,5 kV vastavalt standardile EN 50618, pakkudes fotogalvaaniliste süsteemide jaoks kõrget ohutusvaru. Selle tinatud vask, peenkiuline 6 mm² juht ja XLPO isolatsioon tagavad madala alalisvoolutakistuse, leegiaeglustuse (EN 60332-1-2) ning vähese suitsu ja halogeenivaba käitumise. Konstruktsioon on osooni-, ilmastiku- ja UV-kindel ning kaablit on katsetatud pinge- ja voolukandevõime osas vastavalt asjakohastele standarditele.

Sobib

• Fotogalvaaniliste (PV) moodulite ja ahelate kaabeldamiseks
• Ühendatud alalisvooluliinide jaoks inverterite, kombineerimiskastide ja moodulite vahel
• Keskpinge alalisvoolupaigaldistele kuni 1500 V
• Välistingimustes ja katusel asuvatele PV-rakendustele, mis nõuavad UV- ja ilmastikukindlust

Peamised tehnilised andmed

• Juhi ristlõige: 6 mm², peenkiuline
• Juhi materjal: tinatud vask
• Nominaal-/tööpinge: 1,0/1,0 kV AC; 1,5 kV DC (EN 50618)
• Pikkus: 7,5 m (paar: punane ja must)
• Välisläbimõõt: u 6,3 mm
• Isolatsiooni seina paksus: nimipaksus 0,7 mm; kesta nimipaksus 0,8 mm
• Alalisvoolutakistus: 3,3 Ω/km
• Katsetatud pinge kaablil: AC 6,5 kV, DC 15 kV
• Temperatuurivahemik: -40 °C kuni +90 °C
• Minimaalne painderaadius: 26 mm
• Standardid: EN 50618, EN 60811, EN 60332-1-2 (LSOH)

Kasutamine

Paigaldage kaabel vastavalt kohalikele elektrieeskirjadele ja PV-süsteemi projekteerija juhistele. Valige vajalik juhi ristlõige ja kontrollige kaabli pikkust pingelanguse ning voolukandevõime osas; kahtluse korral konsulteerige kvalifitseeritud päikesetehnikuga. Paigutage ja kinnitage kaabel nii, et vältida liigset mehaanilist pinget; järgige minimaalset painderaadiust 26 mm. Ühendage eelpaigaldatud päikesepistikud mooduli ja süsteemi otstes vastavalt pistiku polaarsusele (punane = positiivne, must = negatiivne) ning tehke isolatsiooni- ja katkematustestid enne süsteemi pingestamist.

Soovitused

Veenduge, et valitud 6 mm² ristlõige vastab teie paigaldise konkreetsetele voolu- ja kaugusnõuetele. Pikkade liinide või kõrge vooluga ahelate puhul arvutage pingelangus ja vajadusel valige suurem ristlõige. Kasutage ainult sobivaid, sertifitseeritud päikesepistikuid ja järgige paigaldamisel standardit EN 50618 ning kohalikke juhtmestiku eeskirju.
