InLine 95040 madal/kesk/kõrgepingekaabel Kaablikomplekt

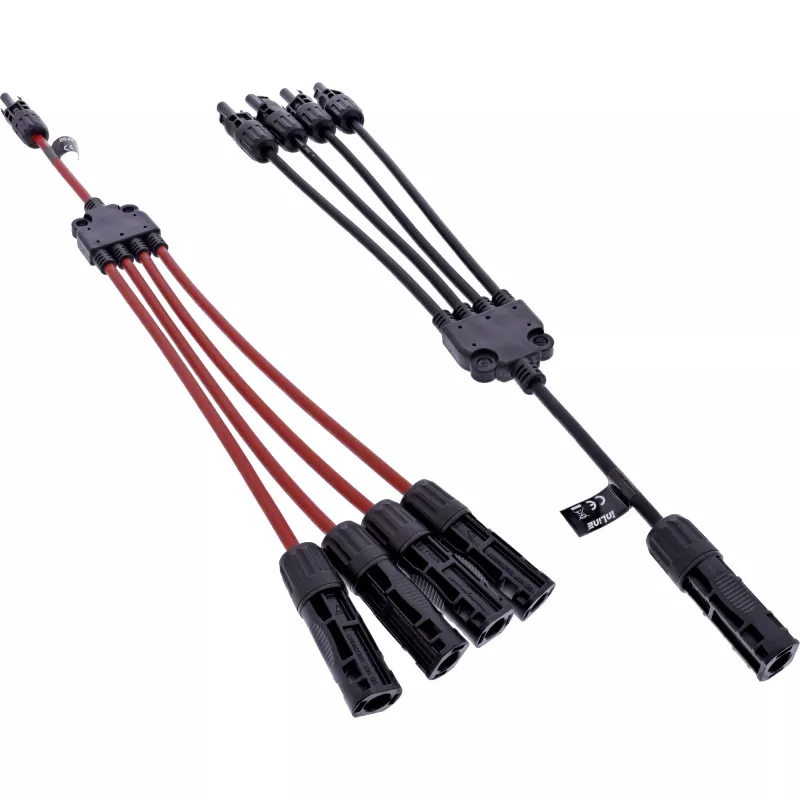

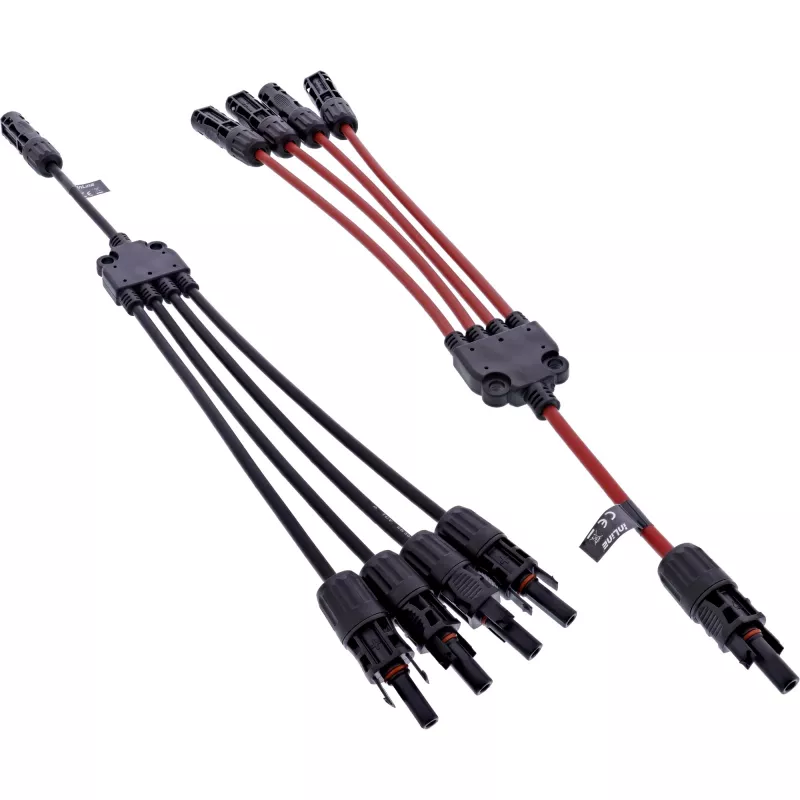

InLine 95040 kaablikomplekt on kvaliteetne päikesekaabli Y-jagaja, mis on mõeldud kaabliteede jaotamiseks vastavatele päikesemoodulitele. Sellel on 4 mm² juhtme ristlõige, see toetab alalisvoolu sisendpinget kuni 1500 V ja nimivoolu kuni 30 A ning sellel on isas- ja emaspistikud. Komplekt sisaldab 0,42 m pikkust kaablit välisläbimõõduga 5,5 mm, mis sobib kasutamiseks fotogalvaaniliste paneelide paigaldustes ja seotud alalisvooluühendustes.

Eelised

InLine 95040 ühendab kompaktse 0,42 m kaabli pikkuse 4 mm² juhtmega, tagades usaldusväärse vooluülekande kuni 30 A ja pingetaluvuse kuni 1500 V. Selle isas- ja emaspistikud võimaldavad lihtsaid alalisvooluühendusi paneelide ja süsteemikomponentide vahel. Toode on ette nähtud välistingimustes kasutamiseks päikeserakendustes ning vastab tänapäevastes PV-süsteemides kasutatavatele tavalistele elektrilistele parameetritele.

Sobib (ülesanded / kasutusjuhud)

Peamised spetsifikatsioonid

Kuidas kasutada

Veenduge, et süsteem on pingevaba, enne kui ühendate InLine 95040 kaablikomplekti. Ühendage isas- ja emaspistikud vastavate paneeli- või seadmepistikute külge, kuni need klõpsatavad või lukustuvad, jälgides õiget polaarsust. Paigaldage kaabel nii, et vältida järske painutusi ja mehaanilist pinget; kinnitage see sobivate klambrite või sidemetega. Pärast paigaldamist kontrollige ühendusi ja pidevust ning vajadusel tehke isolatsiooni- ja polaarsuskontroll enne vooluringi pingestamist.

Soovitused

Kasutage kaablikomplekti ainult määratud pinge (kuni 1500 V DC) ja voolu (30 A) piirides. Välistingimustes paigaldamisel kaitske ühendusi pikaajalise niiskuse ja mehaaniliste vigastuste eest; järgige kehtivaid kohalikke elektrieeskirju ja PV-paigalduste parimaid tavasid.
