Keskpingekaabel InLine 95410 1500V 10m Punane Must

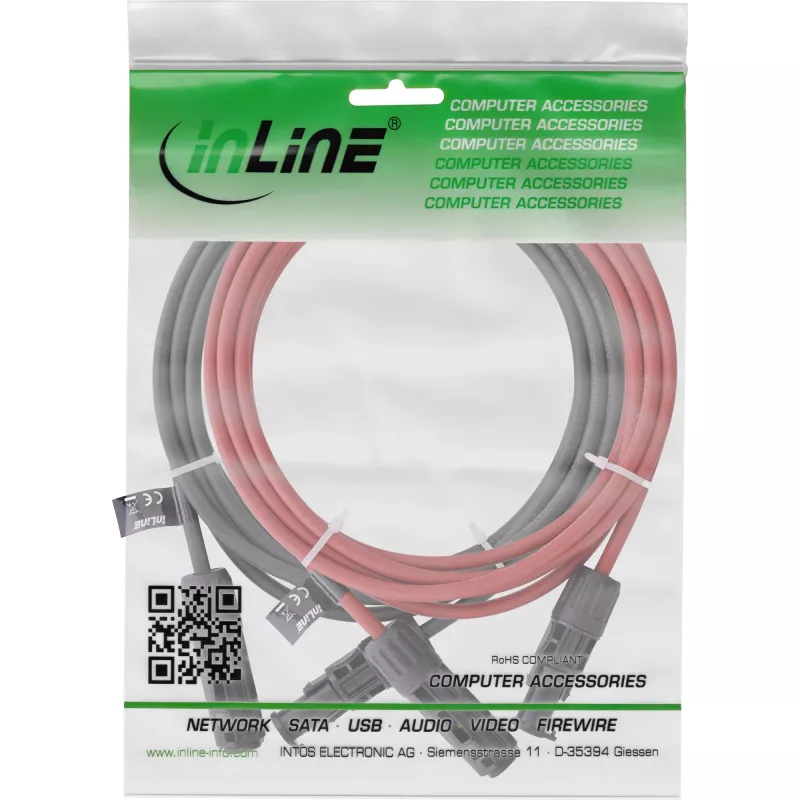

InLine 95410 päikesekaabel H1Z2Z2-K 4 mm² integreeritud päikesepistikutega (kahe komplekt: punane ja must) on mõeldud fotogalvaaniliste süsteemide ühendamiseks ning usaldusväärseks keskpingeülekandeks kuni 1500 V. 10 m pikkune kaabel ühendab vastupidava isolatsiooni ja kauakestva juhtkonstruktsiooni, et tagada ohutu energiaülekanne ja pikk kasutusiga. Märkus juhtme ristlõike kohta: vajalik juhtme suurus sõltub voolust ja kaabli pikkusest; kahtluse korral konsulteerige päikeseenergia tehnikuga.

Eelised

Kaabel pakub vastupidavat isolatsiooni 0,7 mm seina paksusega, stabiilset juhtivust ja kompaktset üldläbimõõtu 5,5 mm, muutes selle sobivaks tavaliste päikesepaneelide paigalduste jaoks. Integreeritud päikesepistikud lihtsustavad ühendusi ja vähendavad paigaldusaega, samal ajal kui punane ja must värvikood toetavad õiget polaarsuse tuvastamist. Mõeldud pidevaks tööks pingetel kuni 1500 V, toetab kaabel tõhusat energiaülekannet katuse- ja maapinnal asuvate fotogalvaaniliste süsteemide jaoks.

Sobib

• Fotogalvaaniliste (PV) moodulite ja massiivide ühendamiseks
• Alalisvooluühendusteks päikeseenergiasüsteemides kuni 1500 V
• Ühendusteks, mis vajavad 4 mm² juhtme ristlõiget lühikestel kuni mõõdukatel kaugustel
• Paigaldusteks, kus värvikoodiga punased ja mustad kaablid lihtsustavad polaarsuse haldamist

Peamised tehnilised andmed

• Mudel: InLine 95410
• Kaabli tüüp: H1Z2Z2-K päikesekaabel integreeritud päikesepistikutega (kahe komplekt)
• Juhtme ristlõige: 4 mm²
• Maksimaalne tööpinge: 1500 V
• Pikkus: 10 m
• Isolatsiooni paksus: 0,7 mm
• Läbimõõt: 5,5 mm; laius: 22 mm
• Värv: punane ja must

Kuidas kasutada

Paigaldage 10 m kaabel PV moodulite, kombineerimiskastide või inverterite vahel, järgides kehtivaid elektrieeskirju ja süsteemi projekteerimist. Veenduge, et pistikud on täielikult ühendatud ja polaarsus on õige, kasutades punast (positiivne) ja musta (negatiivne) juhet. Kinnitage kaabel sobivate klambrite või tugedega, vältides teravaid painutusi ja mehaanilist pinget. Järgige tootja juhiseid pistikute ühendamise ja pöördemomendi kohta, kui see on asjakohane.

Soovitused

Valige sobiv juhtme ristlõige, lähtudes arvutatud voolust ja kaabli pikkusest; kahtluse korral pöörduge kvalifitseeritud päikeseenergia tehniku poole. Kontrollige regulaarselt isolatsiooni ja pistikuid ning kaitske kaablit pikaajalise mehaanilise hõõrdumise ja keemilise kokkupuute eest, et säilitada pikaajaline jõudlus.
