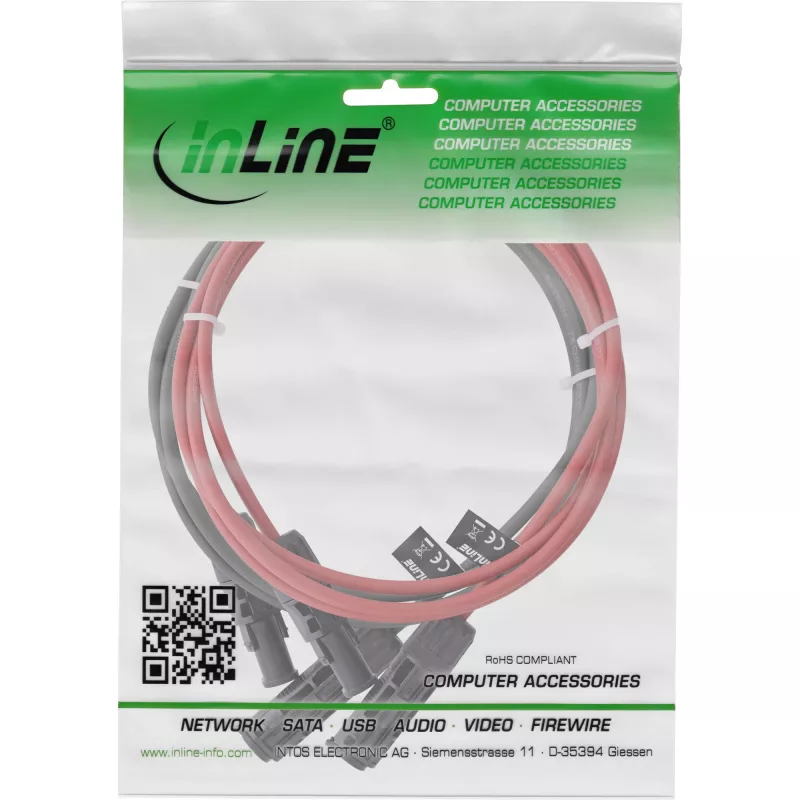

Keskpingekaabel InLine 95403 punane must 1500 V 3 m

InLine 95403 keskpinge päikesekaabel, 4 mm² koos päikesepistikutega (paar punane/must), on mõeldud fotogalvaaniliste süsteemide juhtmestikuks ja usaldusväärseks elektriülekandeks kuni 1500 V. Selle töökindel konstruktsioon ja 0,7 mm isolatsiooni paksus tagavad vastupidavuse ja ühtlase elektrijõudluse pikaajalisel kasutamisel. Märkus juhtme ristlõike kohta: vajalik juhtme suurus sõltub voolutugevusest ja kaabli pikkusest; kahtluse korral konsulteerige päikesetehnikuga.

Eelised

Kaabel ühendab 4 mm² juhtme päikeseenergiale sobivate pistikutega punases ja mustas, et tagada selge polaarsuse tuvastamine. Vastupidav isolatsioon ja PV-paigaldistele sobiv konstruktsioon tagavad stabiilse ülekande ja mehaanilise vastupidavuse. 3 m pikkuse ja 5,5 mm läbimõõduga kaabel on valmis tavalisteks katuse- ja maapealseteks fotogalvaanilisteks ühendusteks ning toetab kuni 1500 V pinget.

Sobib

• Päikesepaneelide omavaheliseks ühendamiseks stringkonfiguratsioonides
• Paneelide ühendamiseks harukarpide või kombineerimiskarpidega
• Lühimaa ühendusteks moodulite ja inverterite või mikroinverterite vahel
• PV-paigaldistele, mis nõuavad selget punase/musta polaarsuse tähistust

Peamised tehnilised andmed

• Juhtme ristlõige: 4 mm²
• Maksimaalne tööpinge: 1500 V
• Isolatsiooni paksus: 0,7 mm
• Pikkus: 3 m
• Läbimõõt: 5,5 mm
• Värvid: punane ja must (paar)
• Bränd / MPN / EAN: InLine / 95403 / 4043718334612

Kasutamine

Paigaldage kaabel järgides kohalikke elektrieeskirju ja PV-süsteemi projekti. Kasutage punast ja musta pistikut, et säilitada õige polaarsus paneelide, harukarpide, kombineerimiskarpide või inverterite ühendamisel. Veenduge, et kõik ühendused on puhtad, täielikult sisestatud ja pingutatud vastavalt tootja väändemomendi spetsifikatsioonidele. Suunake ja kinnitage kaabel, et vältida järske painutusi, hõõrdumist ja kokkupuudet kuumusallikatega.

Soovitused

Valige oma paigaldisele sobiv juhtme ristlõige, lähtudes voolukoormusest ja kaabli pikkusest; kahtluse korral konsulteerige kvalifitseeritud päikesetehnikuga, et määrata õige suurus ja tagada vastavus ohutuseeskirjadele.
