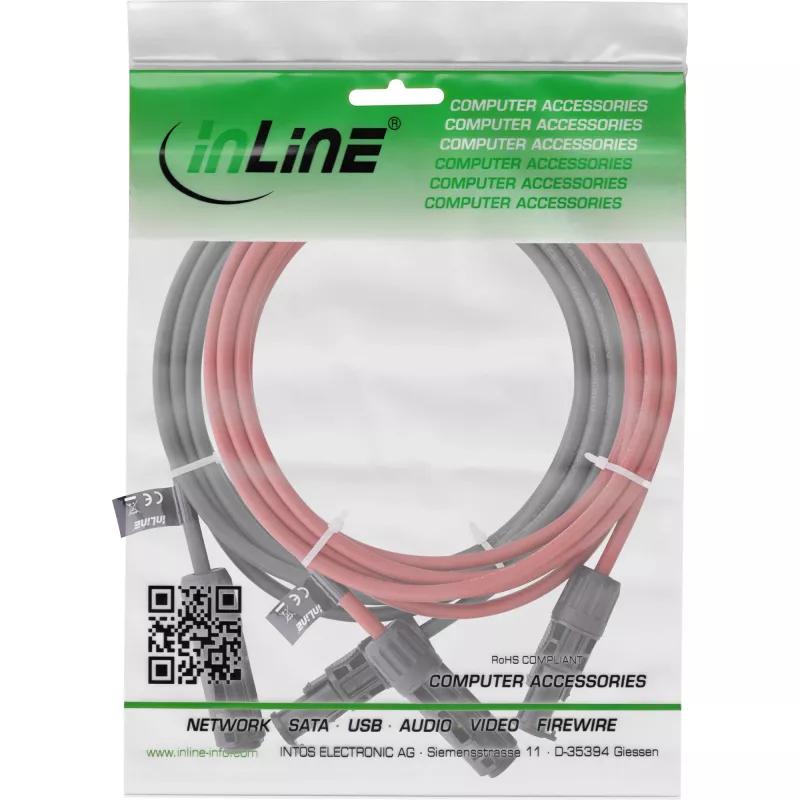

Keskpingekaabel InLine 95407 punane must 1500V 7,5m

InLine 95407 keskpingekaabel (1500 V) 4 mm² juhtmeristlõikega ning punaste ja mustade päikesepistikutega on mõeldud fotoelektriliste süsteemide ja muude keskpinge alalisvoolurakenduste ühendamiseks. Kaabel ühendab töökindla konstruktsiooni vastupidava isolatsiooniga, tagades turvalise energiaülekande ja pika kasutusea. Toode tarnitakse paarina (punane/must) pikkusega 7,5 m ja sobib kasutamiseks, kus on vajalik usaldusväärne ühendus ja selge polaarsuse märgistus. Märkus: nõutav juhtmeristlõige sõltub voolutugevusest ja kaabli pikkusest – kahtluse korral konsulteerige päikesetehnikuga.

Eelised

See keskpingekaabel tagab usaldusväärse energiaülekande kuni 1500 V ja sellel on vastupidav 0,7 mm isolatsioonikiht ning 5,5 mm välisläbimõõt mehaanilise stabiilsuse tagamiseks. Punase ja mustana tarnitav kaabel võimaldab selget polaarsuse tuvastamist, komplekt sisaldab sobivaid päikesepistikuid ja on mõeldud pikaajaliseks välistingimustes kasutamiseks fotoelektrilistes paigaldistes.

Sobib kasutamiseks

Peamised tehnilised andmed

Kasutusjuhend

Lõigake kaabel vajaliku pikkusega ja eemaldage juhtmeotstelt isolatsioon vastavalt pistiku tootja juhistele. Paigaldage kaasasolevad päikesepistikud ettevalmistatud otstele, tagades õige polaarsuse (punane = positiivne, must = negatiivne). Paigutage kaabel, vältides teravaid servi ja liigset painutamist; kinnitage see sobivate klambrite või sidemetega. Enne PV-süsteemi pingestamist kontrollige kõiki ühendusi ja tehke standardsed ohutuskontrollid.

Soovitused

Valige juhtmeristlõige lähtuvalt eeldatavast voolutugevusest ja kaabli pikkusest; kahtluse korral konsulteerige kvalifitseeritud päikesetehnikuga. Välistingimustes paigaldamisel kasutage UV-kindlat paigutusviisi ja kindlat kinnitust, et vältida mehaanilist pinget. Järgige süsteemikomponentide ühendamisel kohalikke elektrieeskirju ning inverteri/tootja juhiseid.
