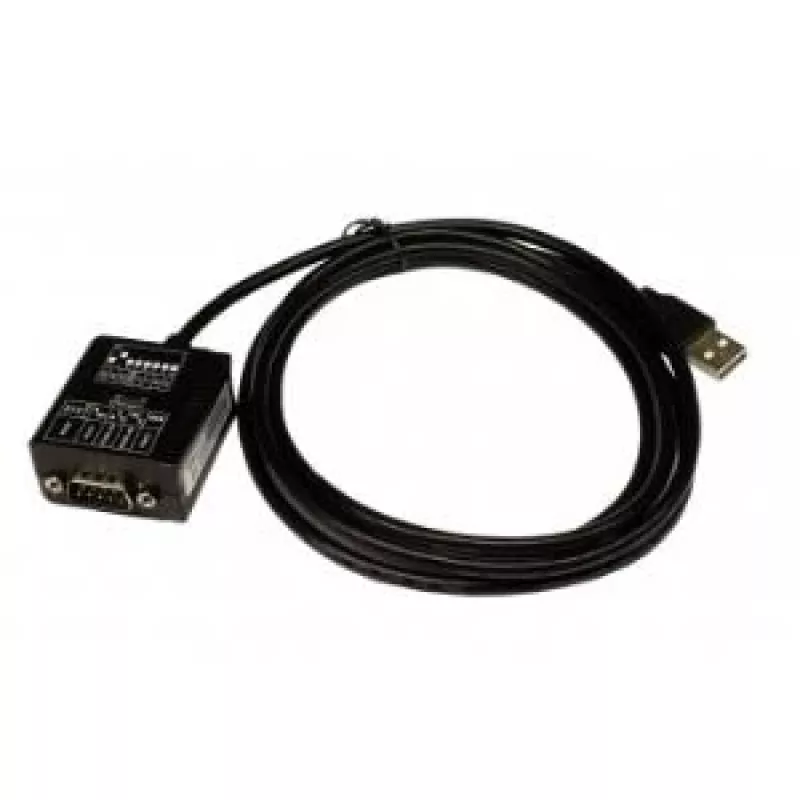

Jadakaabel EXSYS EX-1309-9 Must 1,8 m USB Type-A DB-9

EXSYS EX-1309-9 USB 2.0 RS-232/422/485 kaabel pakub ühte suure jõudlusega 16C550-tüüpi UART-ühilduvat RS-232 jadaporti 9-kontaktilise isase DB-9-pistiku kaudu. Mõeldud arvutitele, õhukestele klientidele, sülearvutitele ja serveritele, laiendab see süsteemi COM-porte koheselt USB 1.1/2.0 Type-A ühenduse kaudu ilma arvutit avamata. Kaabel on 1,8 m pikk, must ja kaalub umbes 0,15 kg.

Eelised

See jadakaabel tagab usaldusväärse jadaside sisseehitatud 16-baidise FIFO-puhvriga (16C550), toetab mitut jadastandardit (RS-232, RS-422, RS-485) ühel adapteril ja saab toite USB-siinist. Selle Plug-and-play disain võimaldab kiiret paigaldamist ja kohest COM-pordi laiendamist. Valikuliste funktsioonide hulka kuuluvad toide DB-9-pistiku kaudu ja tugi valikulisele DIN-liistu komplektile riiulisse paigaldamiseks.

Sobib

• Pärand-RS-232 seadmete (modemid, jadaprinterid, mõõteriistad) ühendamiseks kaasaegsete ainult USB-ga arvutitega
• Tööstuslikeks rakendusteks, mis nõuavad RS-422 või RS-485 ühendusi
• Väliteeninduseks, hoolduseks ja võrguseadmete ning kontrollerite konfigureerimiseks

Peamised tehnilised andmed

• Mudel: EXSYS EX-1309-9
• Pistikud: USB Type-A kuni DB-9 (9-kontaktiline isane)
• Toetatud liidesed: RS-232 (V.24), RS-422 (4-juhtmeline täisdupleks), RS-485 (2-juhtmeline pooldupleks ja 4-juhtmeline täisdupleks)
• UART: 16C550-tüüpi 16-baidise FIFO-ga
• Andmevorming: Andmebitid 7 või 8; Stoppbitid 1, 1,5 või 2; Paarsus: puudub, paaris, paaritu, tühik, märk
• RS-232 signaalid: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Toide: USB-siini toitel; valikuline toide DB-9 kaudu
• Pikkus ja värv: 1,8 m, must
• Kaal: 0,15 kg

Kasutamine

Ühendage USB Type-A pistik vabasse USB 1.1 või 2.0 porti arvutis, sülearvutis või serveris. Kinnitage DB-9 isane pistik jadaseadme külge, kasutades vastavalt vajadusele RS-232, RS-422 või RS-485 jaoks sobivat juhtmestikku. Seade on vaikimisi siinitoitel; kui kasutate toidet DB-9 kaudu, veenduge, et ühendatud seade seda võimalust toetab. Installige kõik vajalikud draiverid, mida operatsioonisüsteem või Exsys pakub, et lubada virtuaalne COM-port, kui süsteem adapterit automaatselt ei tuvasta.

Soovitused

Kasutage varjestatud kaableid ja korralikku maandust elektriliselt müraohtlikes tööstuskeskkondades. Kontrollige signaalijuhtmestikku (TX/RX paarid või diferentsiaalpaarid) enne seadmete sisselülitamist ning valige RS-422 või RS-485 pikkade vahemaade või mitmikühenduste jaoks.
