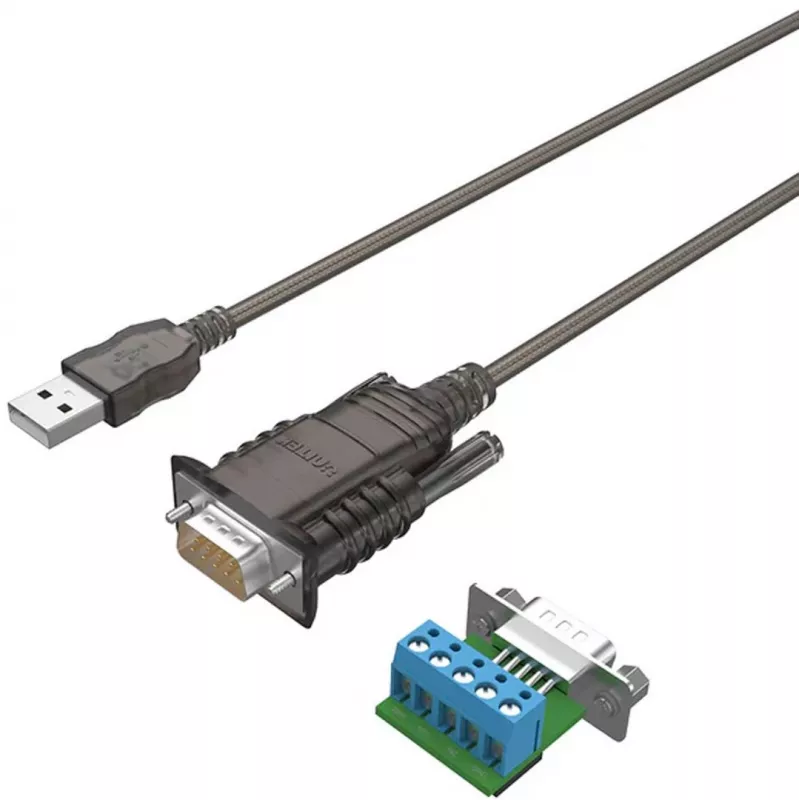

USB 2.0 to RS422/RS485 adapter Unitek Y-108301-1.5M FTDI kiibistikuga, 1,5 m kaabel

Unitek Y-108301-1.5M on USB 2.0 to RS422/RS485 adapter FTDI kiibistikuga ja fikseeritud 1,5 m kaabliga, mis muundab USB signaalid diferentsiaalseteks jadaliidesteks. See võimaldab ühendada tööstusseadmeid, PLC-sid, modemeid ja pärandseadmeid kaasaegsete arvutite ja sülearvutitega, pakkudes usaldusväärset kahe- või neljajuhtmelist jadasidet RS422 või RS485 linkide kaudu. Adapter toetab tavalisi FTDI draivereid plug-and-play paigalduseks enamikes operatsioonisüsteemides ning on loodud stabiilseks andmeedastuseks rakenduskeskkondades, kus on vaja standardset USB-jadaporti.

Eelised

Integreeritud FTDI kiibistik tagab laia draiverite toe ja stabiilse UART-USB tõlke, vähendades ühilduvusprobleeme tööstustarkvara ja SCADA süsteemidega. 1,5 m fikseeritud kaabel tagab mugava ulatuse ilma lisapikendusteta, säilitades samal ajal signaali terviklikkuse. Nii RS422 kui ka RS485 diferentsiaalsignalisatsiooni tugi võimaldab paindlikku ühendamist erinevate jadaseadmete ja võrgutopoloogiatega. Kompaktne disain ja USB 2.0 liides pakuvad lihtsat ja madala latentsusega lahendust jadaside ülesannete jaoks.

Sobib kasutamiseks

• PLC-de ja tööstuskontrollerite ühendamiseks arvutite või sülearvutitega
• RS422/RS485 modemite ja telemeetriaseadmete ühendamiseks
• Pärandjadaseadmete liidestamiseks ainult USB-ga arvutitega
• SCADA, andmehõive ja tööstusautomaatika diagnostika jaoks
• Välihoolduse testimiseks ja jadaseadmete konfigureerimiseks

Peamised tehnilised andmed

• Liidese muundamine: USB 2.0 to RS422/RS485 diferentsiaalne jadaühendus
• Kiibistik: FTDI-põhine USB-UART kontroller laia draiverite ühilduvuse tagamiseks
• Kaabli pikkus: 1,5 m integreeritud USB kaabel
• Toetatud režiimid: RS422 (4-juhtmeline) ja RS485 (2-juhtmeline/4-juhtmeline) töö
• Andmeedastuskiirus: toetab tavalisi jadakiirusi, mida kasutatakse tööstusrakendustes (sõltub hostist ja seadmest)
• Pistik: USB Type-A pistik kaablil; mitme kontaktiga klemm või DB-tüüpi jadapistik RS422/RS485 jaoks sõltuvalt adapteri ühendusest
• Toide: USB siini toide, välist toiteallikat pole vaja

Kuidas kasutada

Ühendage adapteri USB Type-A pistik arvuti või sülearvuti vabasse USB porti. Installige või kontrollige FTDI-ühilduvat draiverit hosti operatsioonisüsteemis, kui automaatset draiveri installimist ei toimu. Termineerige ja ühendage RS422 või RS485 liinid vastavalt sihtseadme kontaktide paigutusele ja soovitatavale diferentsiaalse ühenduse praktikale, sealhulgas vajalikud terminaator- või eelpingestustakistid mitme punktiga RS485 võrkudes. Seadistage hosti jadapordi sätted (baudikiirus, paarsus, andmebitid, stoppbitid ja voogkontroll) vastavaks ühendatud seadmega enne side alustamist.

Soovitused

Usaldusväärse side tagamiseks kasutage varjestatud kaableid ja hoidke kaablite pikkused RS422/RS485 praktilistes piirides. Mitme punktiga RS485 võrkudes seadistage võrgu otstes korralik terminatsioon ja eelpingestus ning kontrollige seadmete aadresside ja baudikiiruse sätteid. Värskendage FTDI draivereid ametlikest allikatest vastavalt vajadusele ja testige adapterit terminalitarkvara või diagnostikavahenditega enne integreerimist tootmissüsteemidesse.
