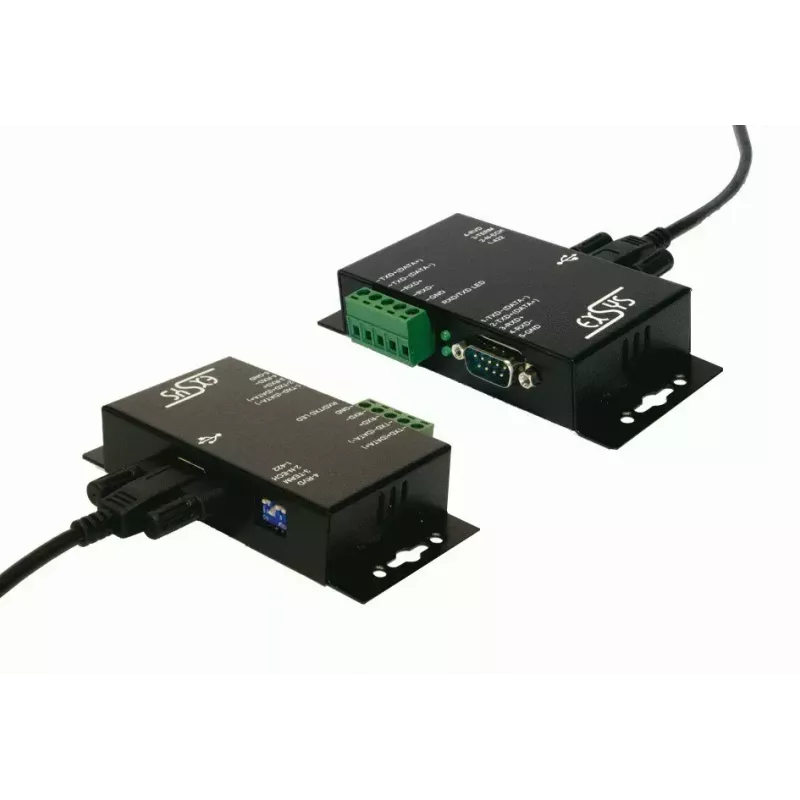

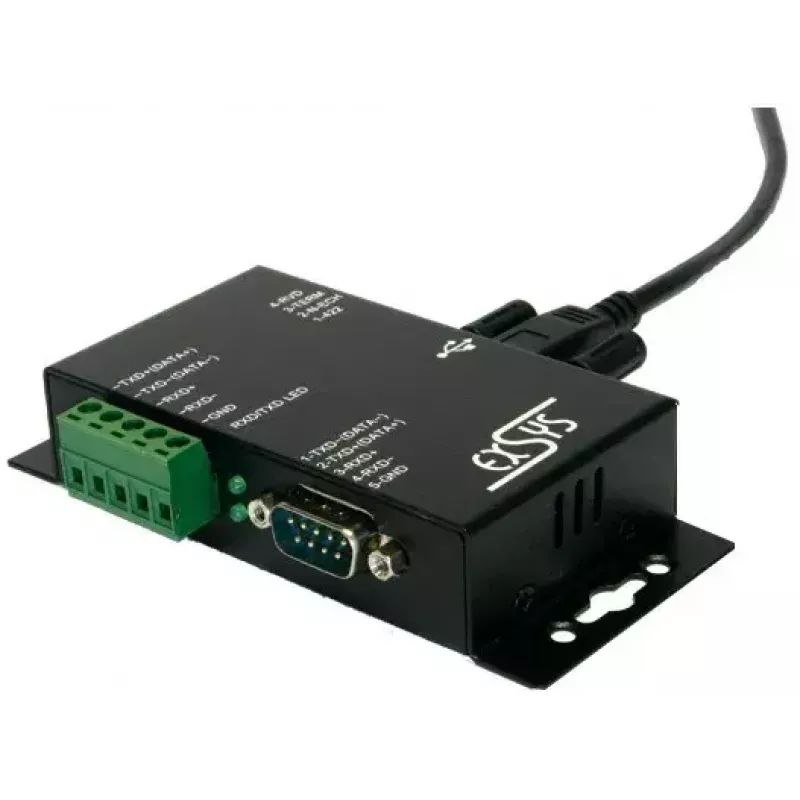

USB 2.0 to 1S Serial RS-422/485 Adapter EXSYS EX-1335HMV

EXSYS EX-1335HMV USB 2.0 to 1S Serial RS-422/485 adapter pakub ühte suure jõudlusega 16C550-tüüpi UART-ühilduvat RS-422/485 jadaporti kompaktses metallkorpuses. Sellel on 15 kV liigpinge (ESD) kaitse ja 2,5 kV optiline isolatsioon ühendatud seadmete kaitsmiseks, see toetab USB 1.1 ja 2.0 hoste ning sisaldab USB A-isane kuni B-isane kaablit (EX-K1552), mille saab kruvidega kinnitada, et vältida juhuslikku lahtiühendamist. Adapterit käitab FTDI kiibistik ja see on sertifitseeritud CE, FCC, RoHS ja WHQL. Mõõtmed: 92,8 mm x 40 mm x 23,1 mm.

Eelised

EX-1335HMV ühendab tööstusliku kaitse ja standardse UART-ühilduva liidese usaldusväärseks jadaühenduseks USB kaudu ilma host-arvutit avamata. See toetab lihtsat plug-and-play paigaldust arvutitele, õhukestele klientidele või serveritele, pakub riistvarataseme liigpinge- ja optilist isolatsiooni ohutuse tagamiseks ning sellel on kruvilukuga USB-kaabel turvaliseks ühendamiseks. Sertifitseerimine (CE/FCC/RoHS/WHQL) ja kompaktne metallkorpus muudavad selle sobivaks tööstuslikeks rakendusteks.

Sobib

• RS-422 või RS-485 jadaseadmete ühendamiseks arvutite, õhukeste klientide või serveritega
• Tööstuslike juhtimis- ja automaatikaseadmete integreerimiseks
• Jadaseadmete haldamiseks, jälgimiseks ja andmete logimiseks
• Keskkondadesse, mis vajavad ESD-kaitset ja optilist isolatsiooni

Peamised spetsifikatsioonid

• Liides: 1 × RS-422/485 jadaport (9‑kontaktiline või klemmiploki valik)
• Kaitse: 15 kV ESD liigpingekaitse; 2,5 kV optiline isolatsioon
• UART: 16C550-tüüpi 16‑baidise FIFO puhvriga
• USB: Ühildub USB 1.1 ja USB 2.0 hostidega; sisaldab EX-K1552 USB A-isane kuni B-isane kaablit (2 m) kruvilukuga
• Kiibistik: FTDI
• Sertifikaadid: CE, FCC, RoHS, WHQL
• Mõõtmed: 92,8 × 40 × 23,1 mm

Kasutamine

Paigaldage adapter, ühendades see kaasasoleva EX-K1552 kaabliga hosti vabasse USB-porti ja kinnitage B-pistik selle kruvidega. Operatsioonisüsteem tuvastab seadme COM-pordina; I/O aadresse ja katkestusi haldab OS ja süsteemi BIOS (katkestuste jagamine on toetatud). Ühendage RS-422/485 seade 9‑kontaktilise pistiku või klemmiplokiga vastavalt vajadusele ja konfigureerige jadaparameetrid (andmebitid, stoppbitid, paarsus) hosti tarkvaras.

Soovitused

Usaldusväärseks tööks paigaldage adapter stabiilsesse asukohta ja kasutage võimaluse korral varjestatud kaableid. Rackidesse paigutamisel kasutage valikulist EX-6099 DIN-liistu komplekti või sobivat raami kinnitusriistvara. Enne side alustamist konfigureerige hosti ja ühendatud seadme vahel sobivad jadaparameetrid (7/8 andmebitti, 1/1,5/2 stoppbitti, puudub/paaris/paaritu paarsus).
