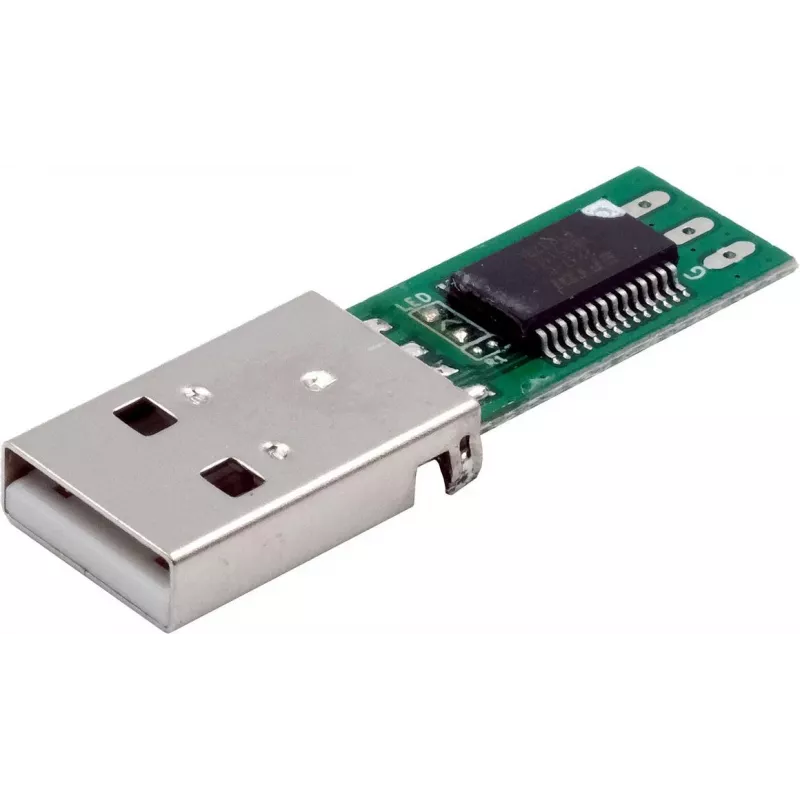

Jada-RS-485 muundurplaat Exsys EX-13102 USB 1S-ni koos FTDI kiibistikuga

Exsys EX-13102 on kompaktne USB-RS-485 jadamuunduri plaat, mis põhineb FTDI kiibistikul. See pakub USB-liidest ühe RS-485 diferentsiaalse andmeliini ühendamiseks arvuti või manussüsteemiga. Plaat on mõeldud integreerimiseks prototüüpidesse, juhtimisseadmetesse ja diagnostikaseadmetesse, kus on vaja ühte RS-485 ühendust, ning pakub usaldusväärset USB-jadasidet standardsete draiveritega, mida toetavad peamised operatsioonisüsteemid.

Eelised

Muundurplaat kasutab FTDI kiibistikku, mis tagab laialdase draiveritoe ja stabiilse andmeedastuse. Selle kompaktne avatud plaadi formaat lihtsustab integreerimist korpustesse või katseseadmetesse. Ühe RS-485 kanaliga vähendab plaat punkt-punkti või lihtsate mitmepunktiliste võrkude keerukust ning sobib madala kuni keskmise kiirusega tööstuslikuks jadasideks. USB-liides varustab toite ja andmeid ühe ühenduse kaudu, vähendades kaabeldusvajadust.

Sobib

• RS-485 andurite ja täiturite ühendamiseks arvutiga seadistamiseks või jälgimiseks
• RS-485 liidesega seadmete programmeerimiseks ja püsivara uuendamiseks
• Diagnostikakatseteks ja andmelogimiseks labori- või töökojakeskkonnas
• Integreerimiseks prototüüpidesse, juhtimiskilpidesse või kohandatud seadmetesse ühe RS-485 liiniga

Peamised spetsifikatsioonid

• Liides: USB (host) ühe kanaliga RS-485 diferentsiaalsele jadaliidesele
• Kiibistik: FTDI-põhine USB-jadakontroller
• Vormitegur: kompaktne muundurplaat, sobib integreerimiseks
• Toide: USB-toide (muundurile endale ei ole vaja eraldi toiteallikat)
• Signaalitasemed: tööstusstandardile vastav RS-485 diferentsiaalsignalisatsioon
• Toetatud operatsioonisüsteemid: draiverid saadaval levinud lauaarvutite operatsioonisüsteemidele

Kasutamine

Ühendage plaat hostarvutiga tavalise USB-kaabli abil; host tuvastab FTDI USB-jadaseadme ning installib või laadib sobiva draiveri. Ühendage RS-485 A ja B diferentsiaalpaar plaadilt sihtseadme või siiniga, järgides õiget polaarsust ja soovitatud terminatsioonitavasid RS-485 liinide puhul. Kui samal siinil on mitu seadet, tagage unikaalne adresseerimine ja õige siinitopoloogia. Kasutage standardset jadaterminali tarkvara või kohandatud rakendusi, et avada muunduri poolt esitatud virtuaalne COM-port ja seadistada andmeedastuskiirus, paarsus ja stoppbitid vastavalt RS-485 seadmele.

Soovitused

Usaldusväärseks tööks kasutage RS-485 ühendustes keerdpaarkaablit, termineerige liin sobiva takistiga mõlemas siini otsas, kui vajalik, ning hoidke kaabli pikkused ja võrgutopoloogia RS-485 spetsifikatsioonide piires. Integreerides korpusesse, tagage USB- ja RS-485 ühenduste tõmbekaitse ning võimaldage ventilatsioon, kui plaati kasutatakse kitsastes ruumides. Enne automatiseeritud süsteemides kasutuselevõttu kontrollige draiveri installimist hostis.
