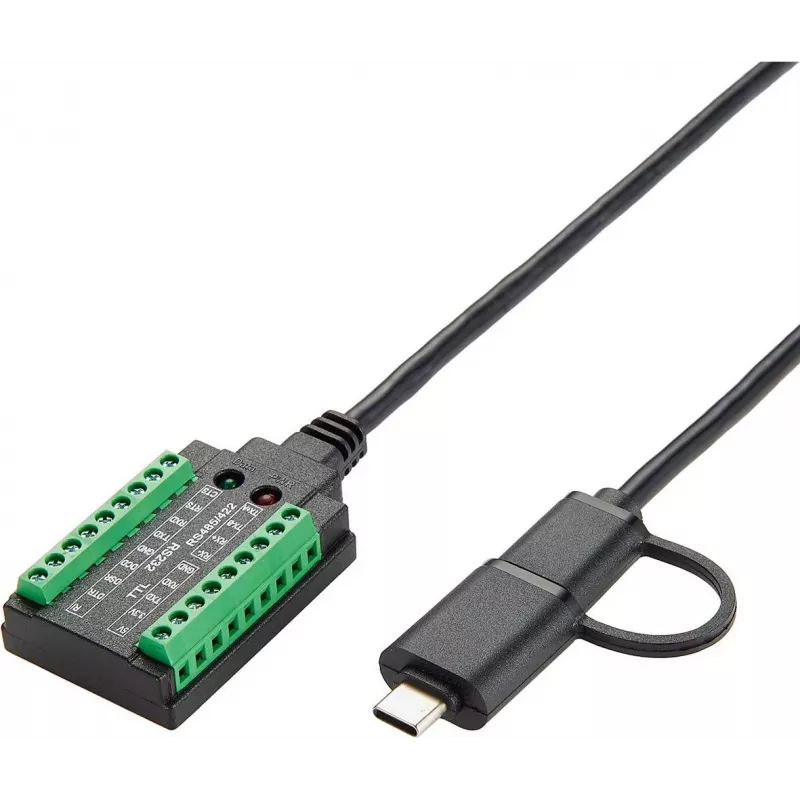

Jadaadapteri kaabel Exsys EX-13003 USB kuni 1S RS-232/422/485/TTL, FTDI kiibistik, 1,0 m

Exsys EX-13003 on 1,0 m USB-jadaadapteri kaabel, mis teisendab tänapäevase USB-pordi üheks jadaliideseks, mis toetab RS-232, RS-422, RS-485 ja TTL signaalitasemeid. FTDI kiibistikuga varustatud kaabel tagab stabiilse USB-jada teisenduse ja laialdase draiverite ühilduvuse pärand-jadaseadmete, tööstuskontrollerite ja manussüsteemide ühendamiseks kaasaegsete arvutite ja sülearvutitega.

Eelised

Integreeritud FTDI kiibistik tagab usaldusväärse andmeedastuse, stabiilse COM-pordi tuvastuse ja laialdase OS-i draiverite toe. Üks kompaktne kaabel toetab mitut jadastandardit (RS-232, RS-422, RS-485 ja TTL), vähendades vajadust erinevate adapterite järele. 1,0 m pikkus tasakaalustab ulatust ja laua korrasolekut, samas kui töökindel kaablikonstruktsioon sobib korduvateks ühendusteks konfigureerimis- ja diagnostikatöövoogudes.

Sobib

• Tööstuskontrollerite, PLC-de ja mootoriajamite ühendamiseks kaasaegsete arvutitega konfigureerimiseks
• Pärand-RS-232/RS-422/RS-485 jadaseadmete ühendamiseks sülearvutitega andmeedastuseks
• Manussüsteemide, mikrokontrollerite või arendusplaatide liidestamiseks TTL jadaliidese abil
• Välidiagnostika, püsivara uuendused ja jadakonsooli juurdepääs võrgu- ja telekommunikatsiooniseadmetele

Peamised tehnilised andmed

• Toetatud signaalitasemed: RS-232, RS-422, RS-485, TTL
• Kiibistik: FTDI USB-jada
• Kaabli pikkus: 1,0 m
• Liides hostiga: USB (Tüüp-A või vastavalt toote konnektorile)
• Üks jadakanal, mis toetab mitut standardit juhtmestiku/konfiguratsiooni kaudu

Kasutamine

Installige sobiv FTDI draiver oma operatsioonisüsteemile, kui see pole juba olemas. Ühendage kaabli USB-ots hostarvuti vabasse USB-porti ja kinnitage jadaots sihtseadme külge vastavalt nõutavale signaalitasemele ja viigukonfiguratsioonile (RS-232, RS-422, RS-485 või TTL). Kontrollige operatsioonisüsteemis määratud COM-porti ja konfigureerige terminalitarkvara või rakendus õige andmeedastuskiiruse, paarsuse, andmebittide ja stoppbittidega. RS-485 võrkude puhul tagage õige terminatsioon ja eelpingestus, kui paigaldus seda nõuab.

Soovitused

Usaldusväärseks tööks kontrollige enne ühendamist sihtseadme jadapingetasemeid ja viigukonfiguratsiooni. Kasutage õiget draiveriversiooni oma OS-ile ja hoidke kaabli pikkused valitud jadastandardi soovitatud piirides. RS-485 mitmikühendusvõrkudega töötamisel rakendage vajadusel terminatsioonitakisteid ja eelpingestust, et vältida sidevigu.
