InLine võrgumeediumimuundur 10/100/1000 Mb/s TP-SFP FO, SM, 20 km

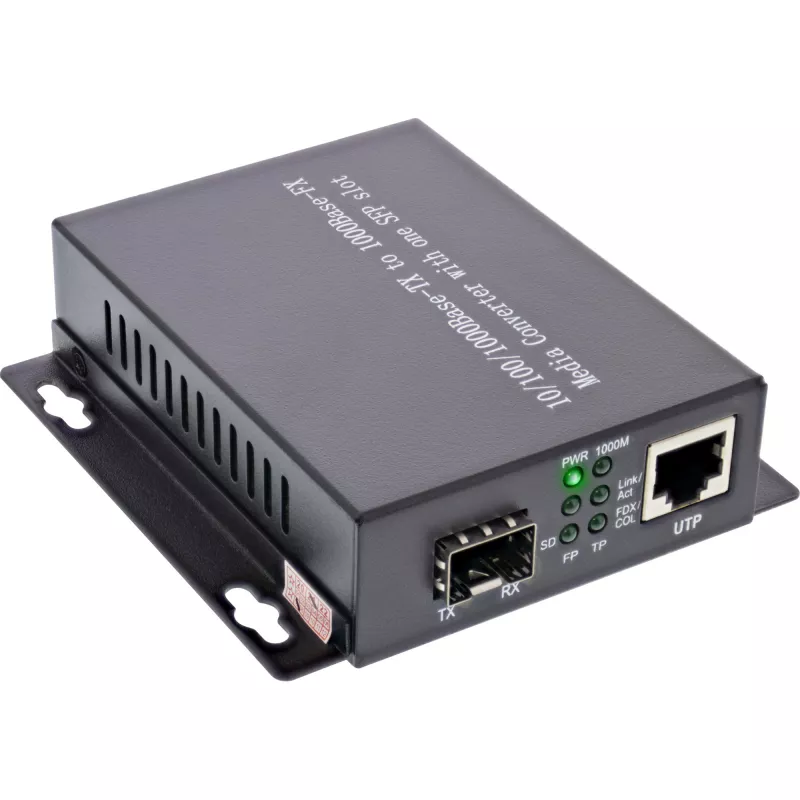

InLine'i meediumimuundur 66659D teisendab vask-Etherneti (RJ45) ühemoodiliseks fiiberoptikaks (SFP, LC-dupleks), et laiendada või migreerida olemasolevaid võrke maksimaalse andmeedastuskiirusega 1000 Mbit/s. See vastab IEEE 802.3 standarditele ning pakub ühte 10/100/1000Base-T RJ45 porti ja ühte SFP-pesa 1000Base-FX ühemoodiühendustele kuni 20 km 1310 nm juures. Kompaktne must korpus sobib lauaarvutile paigutamiseks ja võimaldab administraatoritel ühendada kaugsegmente või hooneid, muutmata olemasolevat vaskkaabeldust.

Eelised

Muundur toetab Gigabit- ja Fast Ethernety kiirusi ning tagab läbipaistva protokollide teisenduse TP ja fiiberlinkide vahel. Selle SFP-pesa võimaldab paindlikku fiibermoodulite valikut, samas kui LED-id näitavad toidet, linki/aktiivsust ja olekut, hõlbustades tõrkeotsingut. Madalad toitenõuded (5 V / 1 A) ja FCC-sertifikaat muudavad selle sobivaks standardsetes võrgukeskkondades.

Sobib

• LAN-segmentide laiendamine ühemoodilise fiibri kaudu kuni 20 km
• Eraldi hoonete või kaugemate korruste ühendamine
• Migratsioon vask- fiiberinfrastruktuurile ilma juhtmeid vahetamata
• Fiiberlinkide integreerimine olemasolevatesse Ethernet-võrkudesse

Peamised tehnilised andmed

• Mudel: InLine 66659D
• Andmeedastuskiirus: kuni 1000 Mbit/s (10/100/1000 Mbps)
• Pordid: 1 × RJ45 (10/100/1000Base-T), 1 × SFP (1000Base-FX, LC-dupleks)
• Fiiberi tüüp: ühemoodiline (SM), lainepikkus 1310 nm
• Maksimaalne fiiberkaugus: 20 km
• LED-id: toide, link/aktiivsus, olek

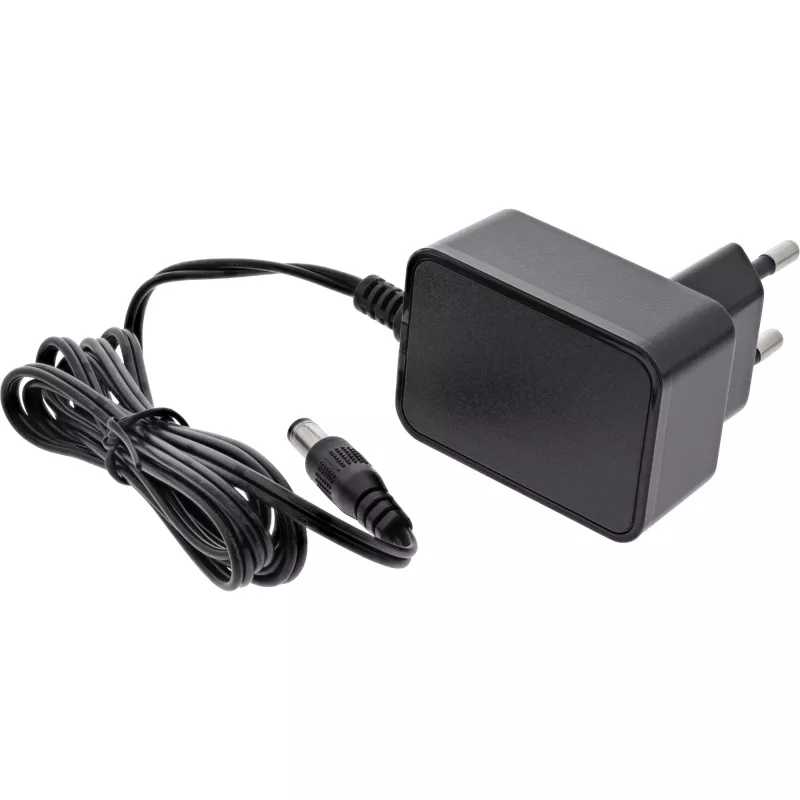

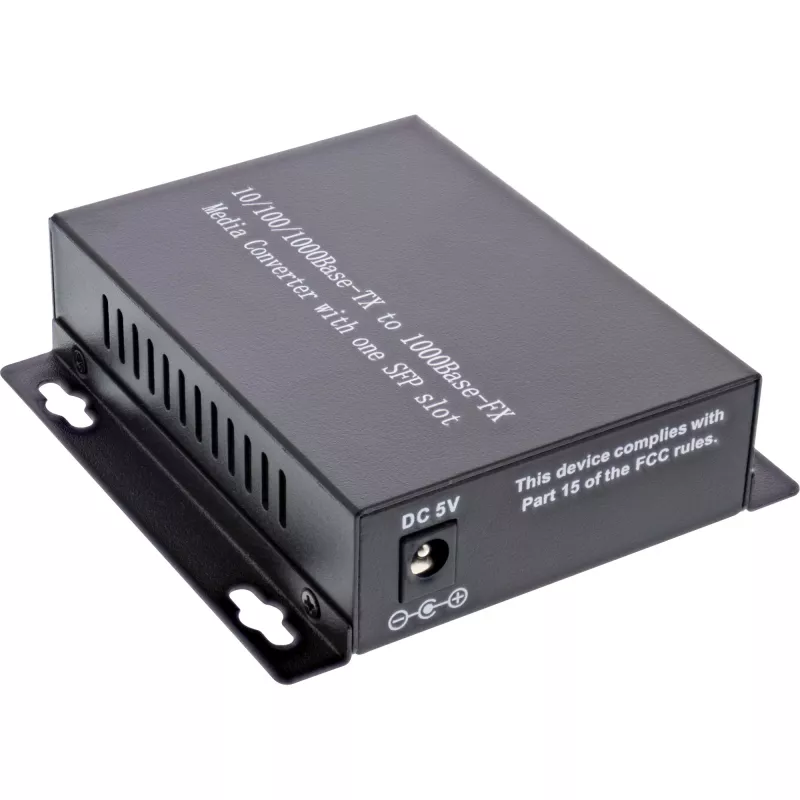

• Toitesisend: 5 V, 1 A
• Värvus: must
• Sertifikaadid: FCC

Kasutusjuhend

Paigaldage ühilduv ühemoodiline SFP-moodul (LC-dupleks) SFP-pesasse ja ühendage fiiber-paigakaabel. Ühendage vask-Etherneti kaabel RJ45 porti ning toiteplokk (5 V / 1 A). Pärast sisselülitamist kontrollige LED-indikaatoreid, et tagada link ja aktiivsus. Punkt-punkti ühenduse korral ühendage kaks muundurit otse ühemoodilise fiibri kaudu; võrku integreerimisel paigaldage muundur võrguservale, kus on vaja fiibri-vase teisendust.

Soovitused

Kasutage ühemoodilist LC-dupleksfiibrit ja sobivaid SFP-mooduleid, mis on mõeldud 1310 nm ja 20 km jaoks. Hoidke fiiberpistikud puhtad ja järgige painderaadiuse piiranguid. Asetage muundur ventileeritavas, tolmuvabas kohas ja veenduge, et toiteplokk vastab ettenähtud 5 V / 1 A väärtusele.
