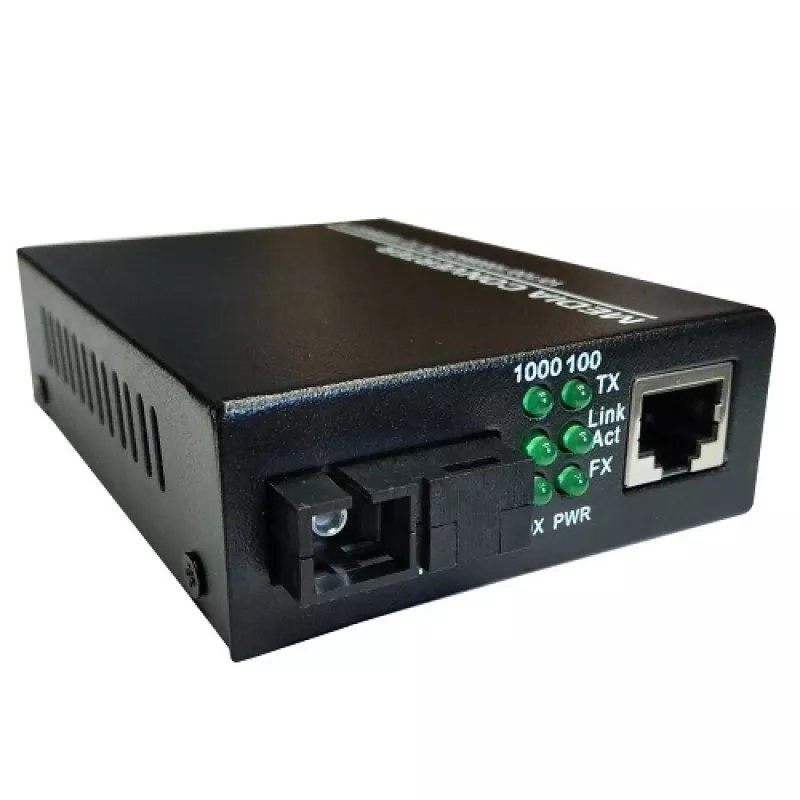

Võrgumeediakonverter PLANET MC1310SC 10/100/1000M TX 1310 nm SC

PLANET MC1310SC on võrgumeediakonverter, mis teisendab vasest 10/100/1000 Mbps Ethernetti ja ühemoodilise fiibri vahel, kasutades 1310 nm TX SC-porti. See võimaldab fiiberülesprofiile lülititele või ruuteritele, pikendab võrguulatust punkt-punkti linkides ja tugiliinides ning tagab elektromagnetilise isolatsiooni seal, kus see on vajalik.

Eelised

Meediakonverter vastab IEEE 802.3/802.3u standarditele ning toetab automaatset MDI/MDI-X tuvastust, tagasirõhet ja IEEE 802.3x voo juhtimist pool- ja täisdupleksrežiimis. Sellel on kuni 2 Mbit puhvermälu kiibil ja suure jõudlusega mälu ribalaius 1,4 Gbps. Seade vastab FCC B-klassi ja CE ohutusstandarditele ning pakub paindlikke toitevalikuid (väline 5 VDC 1 A või laia sisendvahemikuga sisseehitatud AC-sisend / 48 VDC, kui see on kohaldatav).

Sobib

• Ethernet-võrkude laiendamiseks ühemoodiliste fiiberlinkide kaudu
• Lülitite või ruuterite ühendamiseks fiiberülesprofiilidega
• Punkt-punkti tugiliinid, mis nõuavad elektromagnetilist isolatsiooni

Peamised spetsifikatsioonid

• Standardid: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX
• Andmekiirused: 10/100/1000 Mbps vasel
• Fiiber: ühemoodiline, TX 1310 nm, SC pistik
• Vask: üks UTP RJ-45 pistik (Cat5 UTP kaabel)
• Puhvermälu: kuni 2 Mbit kiibil; mälu ribalaius 1,4 Gbps
• Töörežiim: täisdupleks ja pooldupleks koos voo juhtimisega (tagasirõhe / IEEE 802.3x)
• Toide: väline 5 V DC 1 A või sisseehitatud 110–265 V AC / 48 V DC, sõltuvalt mudelist
• Töötemperatuur: 0 °C kuni 60 °C; suhteline õhuniiskus: 5%–90%
• Toetatud fiibrisüdamiku suurused: 8,3/125, 8,7/125, 9/125 või 10/125 µm
• Mõõtmed (välise toiteallikaga): 26 mm × 70 mm × 95 mm

Kasutamine

Paigaldage MC1310SC vaskseadme (lüliti või ruuteri) lähedusse ja ühendage RJ-45 port Ethernet-porti, kasutades Cat5 UTP kaablit. Ühendage ühemoodiline fiiberkaabel SC pistikuga 1310 nm TX-porti fiiberülesprofiili jaoks. Valige või ühendage sobiv toiteallikas (väline 5 V DC adapter või sisseehitatud AC/48 VDC sisend, sõltuvalt seadmest) ja lülitage seade sisse. Konverter tuvastab automaatselt MDI/MDI-X ja läbiräägib dupleksrežiimi ning voo juhtimise ühendatud seadmetega.

Soovitused

Kasutage ühemoodilist fiibrit, mille südamiku suurus on määratud, ja kvaliteetseid pistikuid; kontrollige fiibri polaarsust ja puhtust enne paigaldamist. Paigaldage konverter asukohta, mis jääb määratud temperatuuri- ja niiskusvahemikku, ning veenduge, et sobivat toitevalikut kasutatakse vastavalt mudeli variandile.
