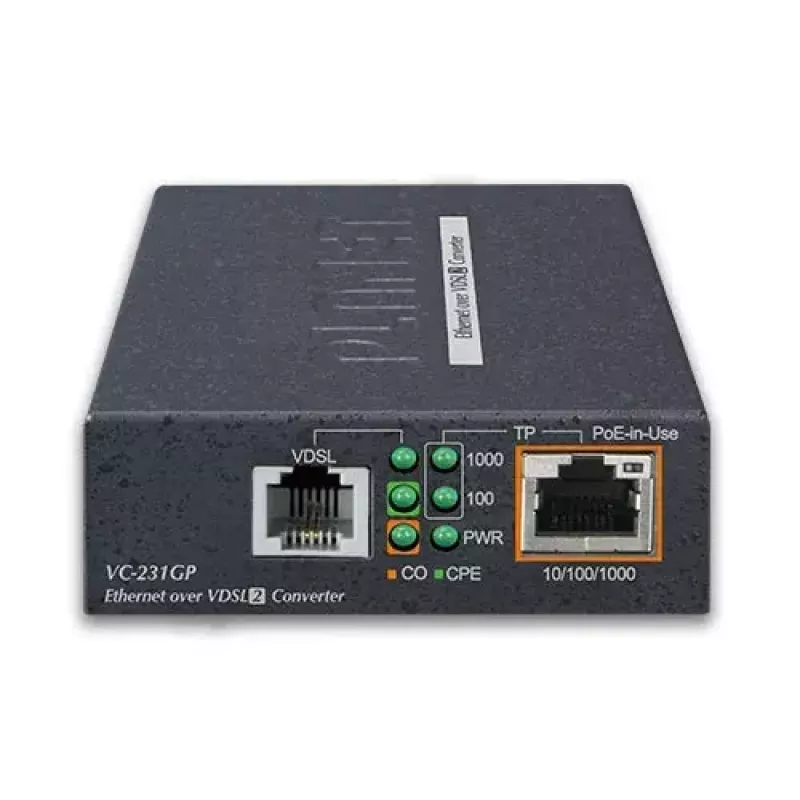

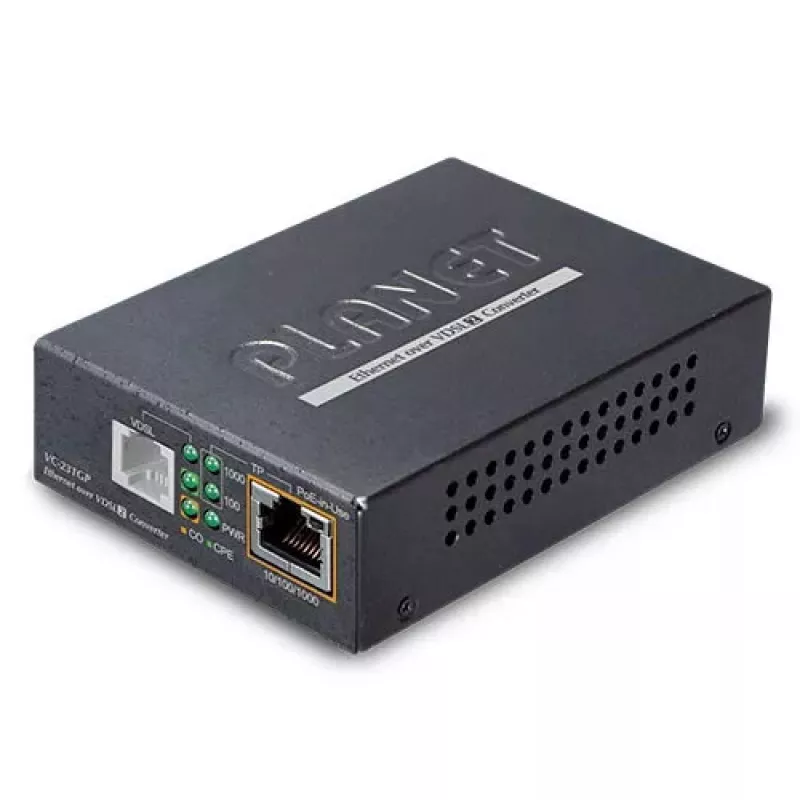

Võrgumeediumi muundur PLANET VC-231GP

PLANET VC-231GP on ühe pordiga Gigabit Ethernet-VDSL2 muundur, millel on integreeritud IEEE 802.3at PoE+ toiteallikas. See on loodud Gigabit Etherneti laiendamiseks ja kaugel asuvate PoE-seadmete toiteks üle olemasoleva telefonivasekaabli. See toetab VDSL2/ADSL2+ tehnoloogiaid ja võib töötada koos VDSL2 muundurite või mitmekanaliliste VDSL2 kommutaatoritega, et edastada Etherneti andmeid kuni 1,4 km kaugusele üle telefoniliini, seejärel edastada andmeid ja anda kuni 30 W PoE-toidet üle täiendava 100 m UTP-kaabli IEEE 802.3af/at toitega seadmetele.

Eelised

VC-231GP ühendab Gigabit Etherneti, VDSL2/ADSL2+ DSL-tehnoloogia ja IEEE 802.3at PoE+ kompaktses metallkorpuses, pakkudes kiiret andmeedastust ja kaugseadmete toidet ilma ümberkaablita. See toetab asümmeetrilisi ja sümmeetrilisi VDSL2 profiile, pakub stabiilseid DSL-ühendusi valikulise vektoriseerimise toega, mis vähendab ristkõnet, ja tagab ADSL2+ tagasilanguse ühilduvuseks vanemate ISP-võrkudega. Seadmel on kaks töörežiimi (CPE ja CO), mida saab valida DIP-lülitiga, ning see sisaldab telefonijaoturit olemasolevate POTS-liinide jagamiseks.

Sobib kasutamiseks

• Võrguühenduse laiendamine kaugel asuvatele PoE IP-kaameratele
• PoE traadita pääsupunktide toide ja ühendamine
• PoE VoIP-telefonide või uksefonide ühendamine üle olemasolevate telefoniliinide
• Punkt-punkti Etherneti ühenduste loomine üle vasekaabli

Peamised tehnilised andmed

• Mudel: PLANET VC-231GP
• Etherneti port: 1 × Gigabit (10/100/1000Base-T)
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s (Ethernet), VDSL2 kuni 150/150 Mbps (lühike vahemaa)
• Maksimaalne VDSL2 ulatus: kuni 1,4 km (4 593 jalga) üle telefoniliini
• PoE: IEEE 802.3at Power over Ethernet Plus, kuni 30 W väljund PD-le üle 100 m UTP
• DSL-i tugi: VDSL2 koos G.993.5 vektoriseerimise toega; ADSL2+ tagasilangus
• Mõõtmed: 97 × 70 × 26 mm; Kaal: 0,206 kg
• Värv: must; Korpuse materjal: metall

Kuidas kasutada

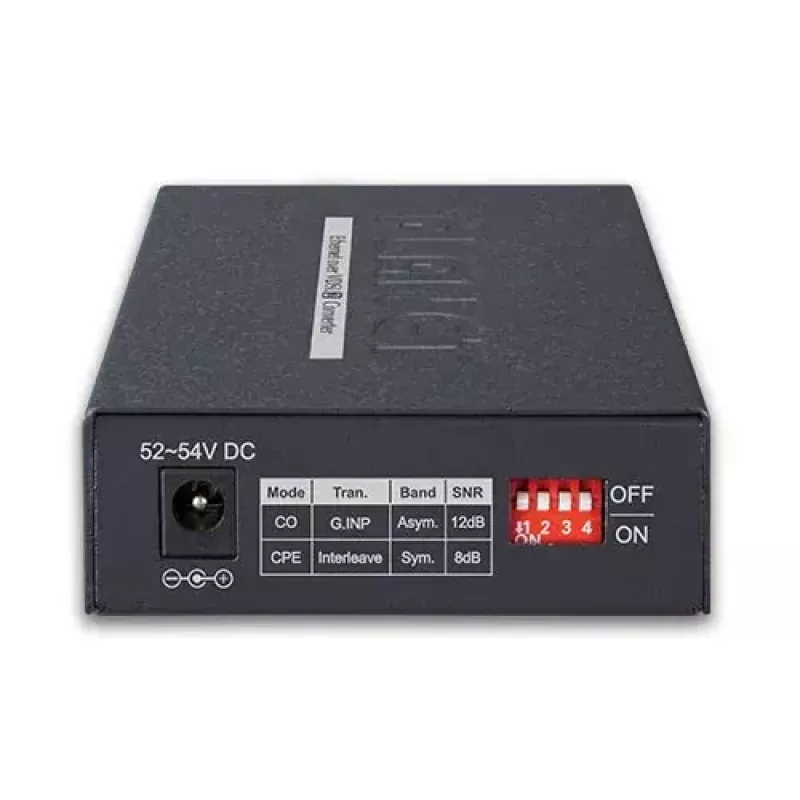

Seadke VC-231GP CPE-režiimi, kui paigaldate selle kaugkliendi asukohta, või CO-režiimi, kui kasutate seda keskjaamas, reguleerides sisseehitatud DIP-lülitit. Punkt-punkti ühenduse loomiseks ühendage VC-231GP (CPE) ühilduva PLANET CO-seadmega (näiteks VC-231G või VC-234G) keskjaamas. Ühendage muundur olemasoleva RJ11 telefonipistikuga kaasasoleva jaoturi abil, et eraldada POTS ja VDSL2 signaalid, seejärel ühendage Cat5e/6 UTP-kaabel Gigabit Etherneti pordist kaugel asuva PoE-seadmega. Seade loob DSL-ühenduse automaatselt ja pakub andmeid ning PoE-toidet IEEE 802.3af/at toitega seadmetele.

Soovitused

Paigaldage VC-231GP kaugel asuva PoE-seadme lähedale, et minimeerida UTP-kaabli pikkust (maksimaalselt 100 m täieliku PoE-toite tagamiseks), kasutage Etherneti ühenduseks Cat5e või Cat6 kaablit ja ühendage seade PLANET VDSL2 CO-seadmega, mis toetab vektoriseerimist, kui see on saadaval, et parandada liini stabiilsust ja läbilaskevõimet.
