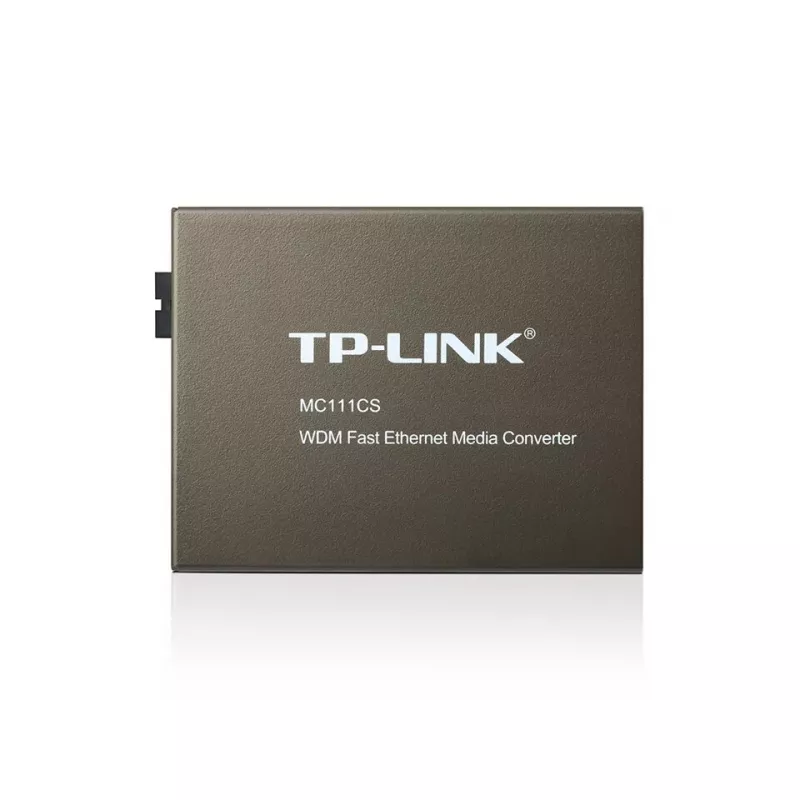

Meediamuundur TP-Link MC111CS 10/100Mbps

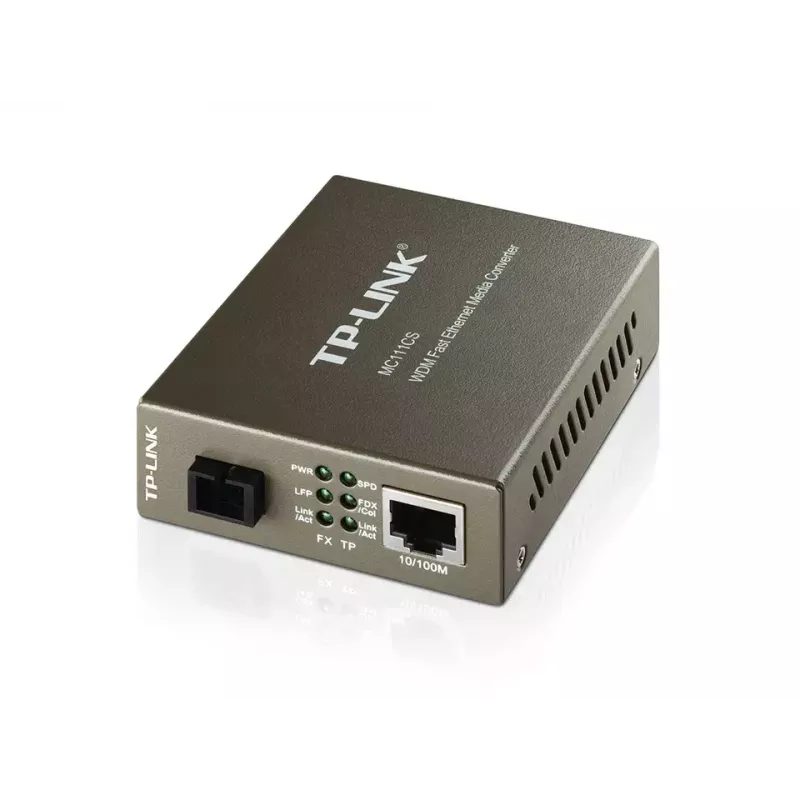

TP-Link MC111CS on WDM-meediamuundur, mis teisendab 100BASE-FX ühemoodilise fiiberoptika ja 100BASE-TX vase-Etherneti vahel. Vastab standardile IEEE 802.3u, kasutab SC-pistikut ja toetab pikalainelist (LX) laseritööd lainepikkustel 1550 nm (saatmine) ja 1310 nm (vastuvõtt), võimaldades ühe fiibriga edastus-/vastuvõtulinki ja vähendades kaablivajadust. Seade toetab täiskiirusel edastust 10/100 Mbps Etherneti jaoks ja võib töötada ühemoodilise fiibriga kuni 20 km kaugusel. Esipaneelil on LED-indikaatorid toite ja lingi/tegevuse jaoks. Seadet saab kasutada eraldiseisvana või paigaldada TP-LINK 19" kassetti.

Eelised

MC111CS vähendab fiiberoptika kaablivajadust, kasutades WDM-i ühel ühemoodilisel fiibril saatmiseks ja vastuvõtuks, vähendades paigalduskulusid. See vastab standardile IEEE 802.3u usaldusväärseks 10/100Base-TX ja 100Base-FX ühenduseks ning pakub automaatset MDI/MDI-X ja automaatläbirääkimist TX-pordil, lihtsustades ühendamist Ethernet-seadmetega. Väike energiatarve ja LED-indikaatorid võimaldavad lihtsat oleku jälgimist.

Sobib (ülesanneteks / kasutusjuhtudeks)

• Ethernet-võrkude laiendamine ühemoodilise fiiberoptika kaudu kuni 20 km kaugusele
• Kaugvõrgusegmentide ühendamine, kus fiiberoptika kaabli maksumus või tee on piiratud
• Fiiberoptika linkide integreerimine olemasoleva 10/100Base-TX vase seadmetega
• Eraldiseisev meediamuundamine või paigaldamine TP-LINK 19" kassetti

Peamised tehnilised andmed

• Mudel: TP-Link MC111CS (MPN: MC111CS, EAN: 6935364030414)
• Standardid: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Fiiberoptika tüüp: Ühemoodiline, SC-pistik
• Lainepikkus: Tx 1550 nm / Rx 1310 nm (WDM)
• Maksimaalne edastuskaugus: kuni 20 000 m (20 km)
• Ethernet-pordid: 1 × RJ-45 (10/100 Mbps) koos Auto MDI/MDI-X ja automaatläbirääkimisega
• Maksimaalne andmeedastuskiirus (seadme spetsifikatsioon): kuni 1000 Mbit/s
• Energiatarve: max 1,23 W
• Indikaatorid: esipaneeli LED-id toite ja lingi/tegevuse jaoks
• Sertifikaadid: FCC, CE

Kuidas kasutada

Paigaldage MC111CS eraldiseisva seadmena või sisestage see ühilduvasse TP-LINK 19" kassetti. Ühendage RJ-45 TX-port oma lüliti või ruuteriga; TX-port toetab automaatset MDI/MDI-X ja automaatläbirääkimist. Kasutage ühemoodilist SC-fiiberoptika kaablit, et ühendada fiiberport kaugmuunduriga, veendudes, et kaugseade on konfigureeritud vastupidiste lainepikkustega (see peaks saatma lainepikkusel 1310 nm ja vastu võtma lainepikkusel 1550 nm). Ühendage seade toitega ja kontrollige lingi/tegevuse LED-e, et kinnitada edukat ühendust.

Soovitused

Kasutage ühemoodilist SC-fiiberoptikat korraliku lõpetusega ja järgige standardseid fiiberoptika paigaldustavasid. Kontrollige lainepikkuste paari kaugmeediamuunduriga (MC111CS saadab lainepikkusel 1550 nm ja eeldab, et kaugots saadab lainepikkusel 1310 nm). Kui kaugus on ligi 20 km, kontrollige lingi eelarvet ja konsulteerige TP-LINK dokumentatsiooniga kasseti toitevalikute kohta, kui integreerite mitu moodulit.
