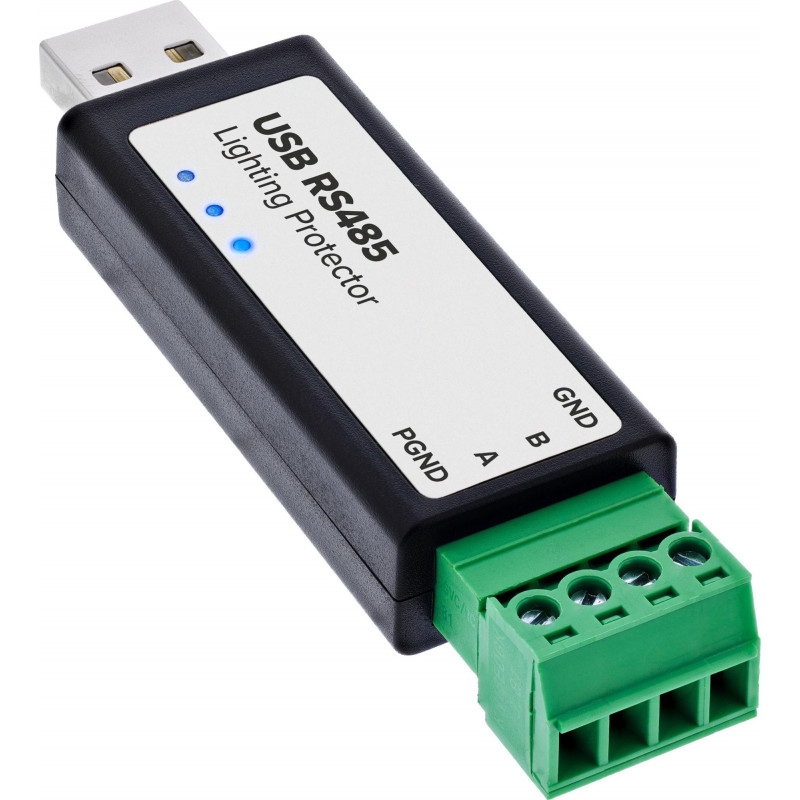

InLine® USB-jada RS485 muundur piksekaitsega

InLine® USB-jada RS485 muundur piksekaitsega ühendab usaldusväärselt USB-A pordiga arvuteid RS485 seadmete ja siinsüsteemidega. See kasutab FTDI kiibistikku stabiilse andmeedastuse tagamiseks ja toetab suhtlust virtuaalse COM-pordi kaudu, muutes selle ideaalseks Modbus RTU ja teiste jadarakenduste jaoks automatiseerimises, mõõtmises ja juhtimistehnoloogias.

Põhiomadused

• FTDI kiibistik stabiilse USB-RS485 suhtluse jaoks
• Integreeritud 6 kV pikse- ja liigpingekaitse vastavalt IEC 61000-4-5
• Kahesuunaline TVS kaitse diood ja ESD kaitse RS485 A/B jaoks
• Automaatne riistvarapõhine suuna vahetus pooldupleksrežiimis
• 4-kontaktiline RS485 kruviklemm GND, A, B, PGND
• Integreeritud 120 Ω lõpptakisti
• Oleku LED-id toite, saatmise ja vastuvõtu jaoks
• Lai ühilduvus: Windows 7/8/8.1/10/11, Linux, macOS, Android

Spetsifikatsioonid

• Bränd: InLine
• MPN: 33307E
• Tootetüüp: USB-jada adapter
• Jadaliidese tüüp: RS-485
• Kiibistik: FTDI FT232RNL
• Host ühendus: USB-A
• Seadme ühendus: RS485 kruviklemm
• Kontaktide konfiguratsioon: GND, A, B, PGND (maandus, RS485+, RS485−, kaitse-maandus)
• Andmeedastuskiirus: 300 kuni 512 000 b/s
• Edastusrežiim: Pooldupleks automaatse suuna vahetusega
• Maksimaalne RS485 kaabli pikkus: kuni umbes 1,2 km
• Maksimaalne USB kaabli pikkus: kuni umbes 5 m
• Siini osalejad: kuni 32 seadet siinisegmendi kohta (suuremate võrkude jaoks on soovitatav RS485 repiiter)
• Lõpptakisti: integreeritud 120 Ω
• Piksekaitse: 6 kV liigpinge- ja piksekaitse vastavalt IEC 61000-4-5
• TVS kaitse: kahesuunaline TVS kaitse diood RS485 A/B jaoks
• ESD kaitse: ±15 kV õhulahendus / ±8 kV kontaktlahendus
• PGND ühendus: Kaitse-maandusühendus, galvaaniliselt isoleeritud signaalimaandusest
• USB kaitse: 200 mA PTC kaitse, ESD kaitse
• RS485 kaitse: Kaitsedioodid, ülepingekaitse, lähtestatav kaitse
• Oleku indikaatorid: PWR, TXD, RXD (Toide, Saatmine, Vastuvõtt)
• Toetatud operatsioonisüsteemid: Windows 7/8/8.1/10/11, Linux, macOS, Android
