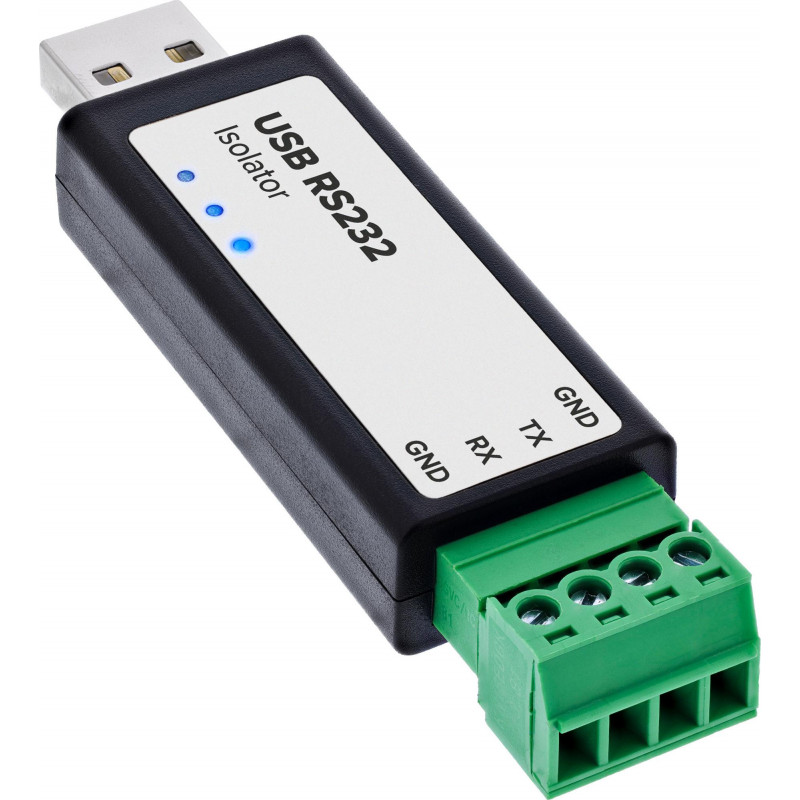

InLine® USB-jada RS232 muundur koos isolaatoriga

InLine® USB-jada RS232 muundur koos isolaatoriga ühendab USB-A portidega arvuteid jadaseadmetega RS232 liidese kaudu 4-kontaktilise kruviklemmi abil. See tagab galvanilise isolatsiooni kuni 2,5 kV, vähendades potentsiaalide erinevusi, maandussilmusi ja elektrilisi häireid, parandades töökindlust. Adapter kasutab FTDI FT232RNL kiibistikku ja toetab andmeedastuskiirusi vahemikus 300 kuni 921 600 b/s.

Põhiomadused

• Galvaaniline isolatsioon kuni 2,5 kV USB ja RS232 vahel
• FTDI FT232RNL kiibistik stabiilse andmeedastuse tagamiseks
• Ühendus 4-kontaktilise kruviklemmi kaudu (GND, TX, RX, GND)
• Virtuaalne COM-port hõlpsaks integreerimiseks
• Integreeritud isoleeritud DC/DC muundur, 200 mA PTC-kaitse, ESD-kaitse ja TVS-dioodid
• Olekuindikaatorid: PWR, TXD, RXD
• Lai töötemperatuuri vahemik: -40 °C kuni +85 °C

Tehnilised andmed

• Bränd: InLine
• MPN: 33307B
• Tootetüüp: USB-jadaadapter
• Jadaliidese tüüp: RS-232
• Kiibistik: FTDI FT232RNL
• Host-ühendus: USB-A isane
• Seadme ühendus: RS232 kruviklemm
• Kontaktide konfiguratsioon: GND, TX, RX, GND
• Andmeedastuskiirus: 300 kuni 921 600 bps
• Edastusrežiim: Punkt-punkt
• Maksimaalne RS232 kaabli pikkus: kuni umbes 15 m
• Maksimaalne USB kaabli pikkus: kuni umbes 5 m
• Signaali isolatsioon: ADI magnetiline isolatsioonitehnoloogia
• Isolatsioonipinge: kuni 2,5 kV
• Toiteisolatsioon: integreeritud isoleeritud DC/DC muundur
• USB kaitse: 200 mA PTC-kaitse, ESD-kaitse
• RS232 kaitse: TVS-diood, kaitsedioodid
• Olekuindikaatorid: PWR, TXD, RXD
• Toetatud operatsioonisüsteemid: Windows 7/8/8.1/10/11, Linux, macOS, Android
• Töötemperatuur: -40 °C kuni +85 °C
• Niiskus: 5 % kuni 95 % RH, mittekondenseeruv
