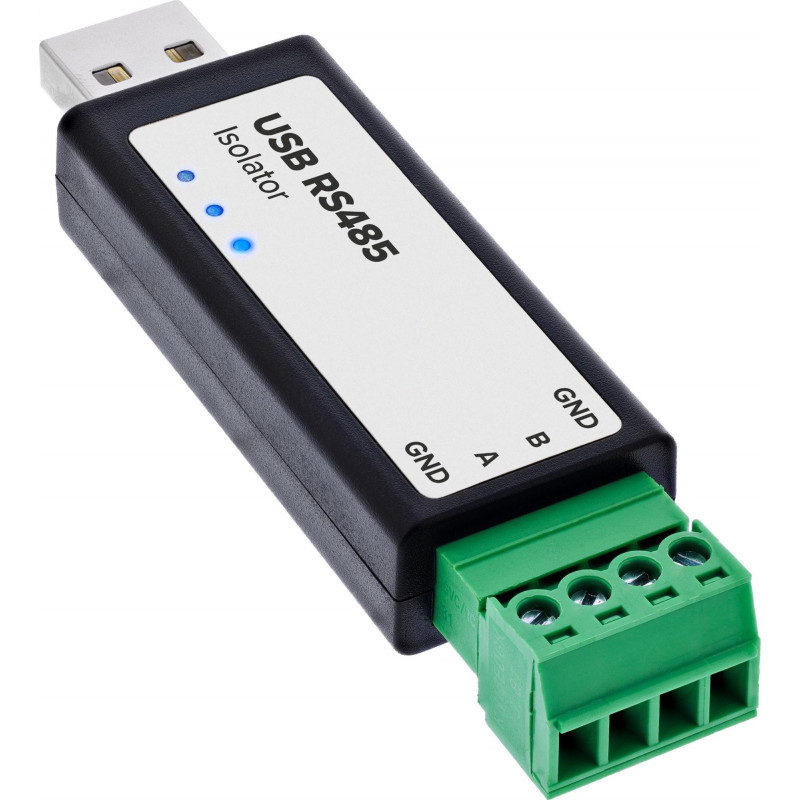

InLine® USB-jada RS485 muundur isolaatoriga, USB-A 4-klemmliidesele

InLine® USB-jada RS485 muundur isolaatoriga ühendab arvuti USB-A porti RS485 seadmete ja Modbusi võrkudega virtuaalse COM-pordi kaudu. Sellel on galvaniline isolatsioon kuni 2,5 kV, kaitse liigpinge, pikselöögi ja ESD eest ning integreeritud 120 Ω lõpptakisti usaldusväärse andmeedastuse tagamiseks.

Põhiomadused

• Galvaniline isolatsioon kuni 2,5 kV vähendab potentsiaalide erinevusi ja maandussilmuseid
• Liigpinge-, pikselöögi- ja ESD-kaitse kaitsevad elektriliste häirete eest
• Automaatne suuna vahetus pooldubleerivas režiimis, tarkvara seadistusi pole vaja
• FTDI FT232RNL kiip toetab andmeedastuskiirusi vahemikus 300 kuni 512 000 bps
• Integreeritud 120 Ω lõpptakisti vähendab signaali peegeldusi
• Toetab Windows XP kuni Windows 11, Linux, macOS ja Android
• Kruviklemmliides tagab kindla juhtmestiku; kaks GND klemmi maandusühenduste või kaabli varjestuse jaoks

Tehnilised andmed

• Bränd: InLine
• MPN: 33307D
• Toote tüüp: USB-jada adapter
• Jadaliidese tüüp: RS-485
• Kiip: FTDI FT232RNL
• Host-ühendus: USB-A
• Seadme ühendus: RS485 kruviklemm
• Klemmide konfiguratsioon: GND, A, B, GND
• Andmeedastuskiirus: 300 kuni 512 000 bps
• Edastusrežiim: pooldubleeriv automaatse suunavahetusega
• RS485 kaabli maksimaalne pikkus: kuni umbes 1,2 km
• USB kaabli maksimaalne pikkus: kuni umbes 5 m
• Siini osalejad: kuni 32 seadet siinisegmendi kohta
• Lõpptakisti takistus: integreeritud 120 Ω
• Isolatsioonipinge: kuni 2,5 kV
• Pikselöögikaitse: 600 W liigpinge- ja pikselöögikaitse
• ESD-kaitse: kuni 15 kV
• USB-kaitse: 200 mA PTC-kaitse, ESD-kaitse
• RS485 kaitse: TVS-diood, kaitsedioodid, ülepingekaitse
• Olekuindikaatorid: PWR, TXD, RXD
• Toetatud operatsioonisüsteemid: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Töötemperatuur: -40 °C kuni +85 °C
• Niiskus: 5 % kuni 95 % RH, mittekondenseeruv
• Külg B: USB-A isane
• Päritoluriik: Hiina
