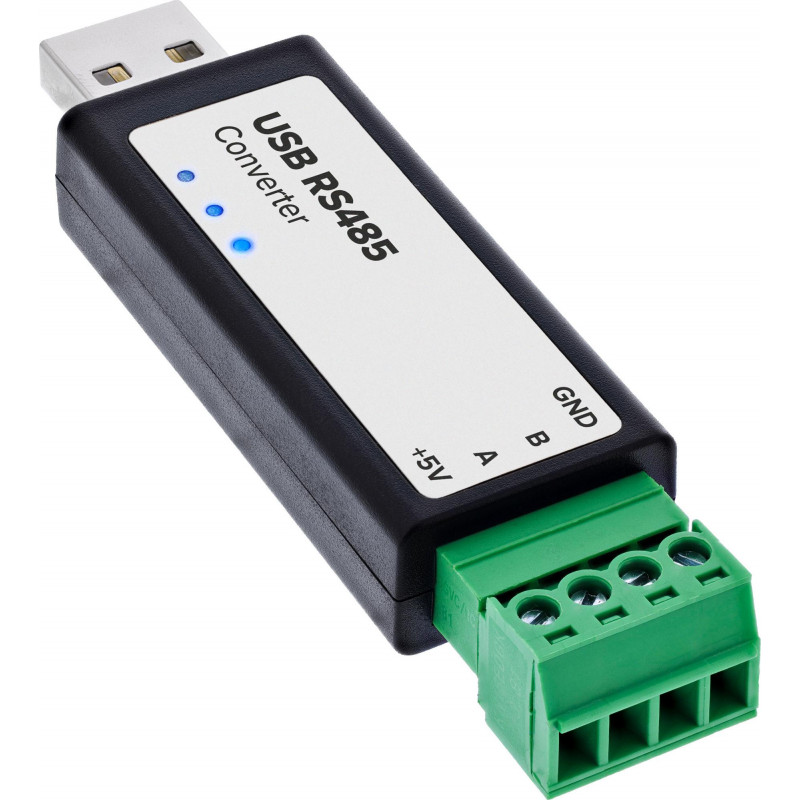

InLine® USB-jada RS485 muundur FTDI kiibistikuga

InLine® USB-jada RS485 muundur FTDI kiibistikuga ühendab USB-A pordiga arvuti otse RS485 seadmete ja siinissüsteemidega. See võimaldab usaldusväärset jadandmete edastust virtuaalse COM-pordi kaudu, võimaldades olemasolevat tarkvara kasutada ilma keeruliste muudatusteta. Adapter sobib Modbus RTU ja teistele RS485 rakendustele tööstusautomaatikas, hooneautomaatikas, mõõte- ja juhtimistehnoloogias ning energiamonitooringus.

Põhiomadused

• Ühendab USB-A RS485 seadmete ja siinissüsteemidega
• FTDI FT232RNL kiibistik usaldusväärseks andmeedastuseks
• Automaatne riistvara suuna vahetus pooldupleksside jaoks
• Konfiguratsiooni RTS/CTS signaalide või tarkvara käskude kaudu pole vaja
• Integreeritud 120 Ω lõpptakisti vähendab signaali peegeldusi
• ESD kaitse, kaitsedioodid ja lähtestatavad kaitsmed
• USB-toitega 5 V väljund kuni 400 mA väikese voolutarbega seadmetele
• Olekuindikaatorid: PWR, TXD, RXD

Spetsifikatsioonid

• Bränd: InLine
• MPN: 33307C
• Toote tüüp: USB-jada RS485 adapter
• Jadaliidese tüüp: RS-485
• Kiibistik: FTDI FT232RNL
• Host-pistmik: USB-A isane
• Seadme pistmik: RS485 kruviklemm
• Kontaktide määramine: GND, A, B, +5 V
• Andmeedastuskiirus: 300 kuni 512 000 bps
• Edastusrežiim: Pooldupleks automaatse suunavahetusega
• RS485 kaabli maksimaalne pikkus: kuni umbes 1,2 km
• USB kaabli maksimaalne pikkus: kuni umbes 5 m
• Siini osalejad: kuni 32 seadet siinisegmendi kohta
• Lõpptakisti: Integreeritud 120 Ω
• +5 V väljund: USB-toitega, max 400 mA
• USB kaitse: 200 mA PTC kaitse, ESD kaitse
• RS485 kaitse: Kaitsedioodid, lähtestatav kaitse
• Olekuindikaatorid: PWR, TXD, RXD
• Toetatud operatsioonisüsteemid: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Töötemperatuur: -40 °C kuni +85 °C
• Niiskus: 5 % kuni 95 % RH, mittekondenseeruv
• Päritoluriik: Hiina
• Tollitariifinumber: 8536699099
