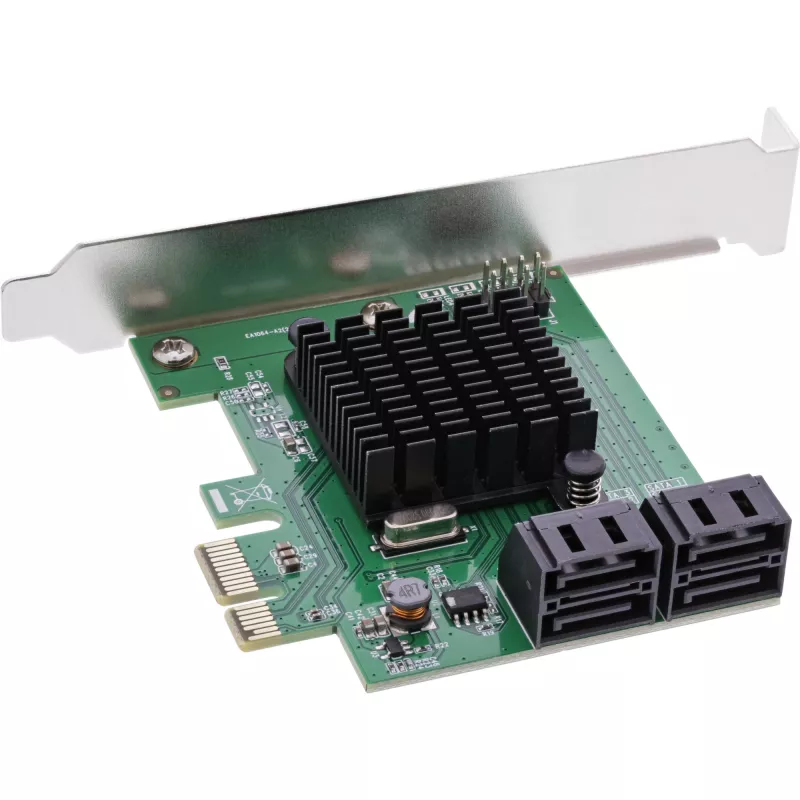

InLine SATA 6Gb/s Controller 4x SATA-ga, PCIe 2.0

InLine SATA 6Gb/s kontroller (MPN 76617L, EAN 4043718302291) on PCI Express lisakaart, mis pakub nelja sisemist SATA 3.0 porti omamaise PCIe x1 liidesega. ASMedia ASM1064 kontrolleril põhinev kaart toetab Serial ATA Revision 3.2 seadmeid edastuskiirusega kuni 6 Gb/s ja on tagasiühilduv SATA 3.0 (3 Gb/s) ja SATA 1.5 Gb/s seadmetega. Kaart sobib PCI-Express x1 pesadesse ja töötab ka suuremates PCIe pesades (x2/x4/x8/x16). Pakendis on kontrollerkaart, madalprofiiliga kronstein ja kasutusjuhend.

Eelised

Kontroller toetab SATA 6 Gb/s läbilaskevõimet ja AHCI režiimi paremaks ühilduvuseks kaasaegsete operatsioonisüsteemidega. See pakub Native Command Queue (NCQ) tuge, port-kordistiga ühilduvat FIS/käsu vahetust ja kuumvahetuse võimet. Spetsiaalne kõvaketta aktiivsuse LED näitab ühendatud draivide lugemis-/kirjutamisaktiivsust. Madalprofiiliga kronstein pakub paindlikkust kompaktsete korpuste jaoks.

Sobib

• Sisemise salvestusmahu laiendamiseks lauaarvutites ja tööjaamades
• Täiendavate SATA portide lisamiseks mitme HDD või SSD jaoks
• Süsteemidele, mis vajavad AHCI ja NCQ tuge parema ketta jõudluse saavutamiseks
• Vanemate süsteemide uuendamiseks PCIe pesadega, et toetada SATA6G draive

Peamised tehnilised andmed

• Kontrolleri kiibistik: ASMedia ASM1064
• Hostiliides: PCI-Express x1 (ühildub x1/x2/x4/x8/x16)
• Laiendusliidesed: 4 × SATA 3.0 porti (kuni 6 Gb/s, tagasiühilduv 3 Gb/s ja 1.5 Gb/s)
• Standardid: Serial ATA Revision 3.2, PCI-Express v3.0 ühilduv (tagasiühilduv v2.0)
• Funktsioonid: AHCI, Native Command Queue (NCQ), port-kordisti tugi (FIS/käsu vahetus), kuumvahetus
• Toetatud operatsioonisüsteemid: Windows 10/8/7 (32-/64-bit), Linux, macOS
• Pakendi sisu: kontrollerkaart, madalprofiiliga kronstein, kasutusjuhend

Kasutamine

Lülitage arvuti välja ja eemaldage toitejuhe. Sisestage PCIe kaart vabasse PCI-Express x1 pessa (kaart ühildub ka x2/x4/x8/x16 pesadega). Kinnitage kronstein, ühendage toide tagasi ja käivitage süsteem. Installige draiverid, kui operatsioonisüsteem seda nõuab; kaart toetab AHCI-t ja peaks olema tuvastatav kaasaegsetes Windows, Linux ja macOS süsteemides. Ühendage SATA draivid sisemiste SATA portidega ja kasutage operatsioonisüsteemi kettahaldustööriistu uute draivide lähtestamiseks ja vormindamiseks vastavalt vajadusele. Jälgige aktiivsuse LED-i draivipöörduste märguannete jaoks.

Soovitused

Ärge kasutage trükitud juhendis viidatud draiverite allalaadimise veebisaite, mis ei ole seotud tootjaga; mõned saidid võivad olla kuritarvitatud andmepüügiks. Hankige draivereid ainult tootja ametlikult saidilt või usaldusväärsetest operatsioonisüsteemi uuendusteenustest. Veenduge, et teie korpus tagaks piisava õhuvoolu ja et draivid oleksid korralikult kinnitatud ja toitega varustatud enne kuumvahetust.
