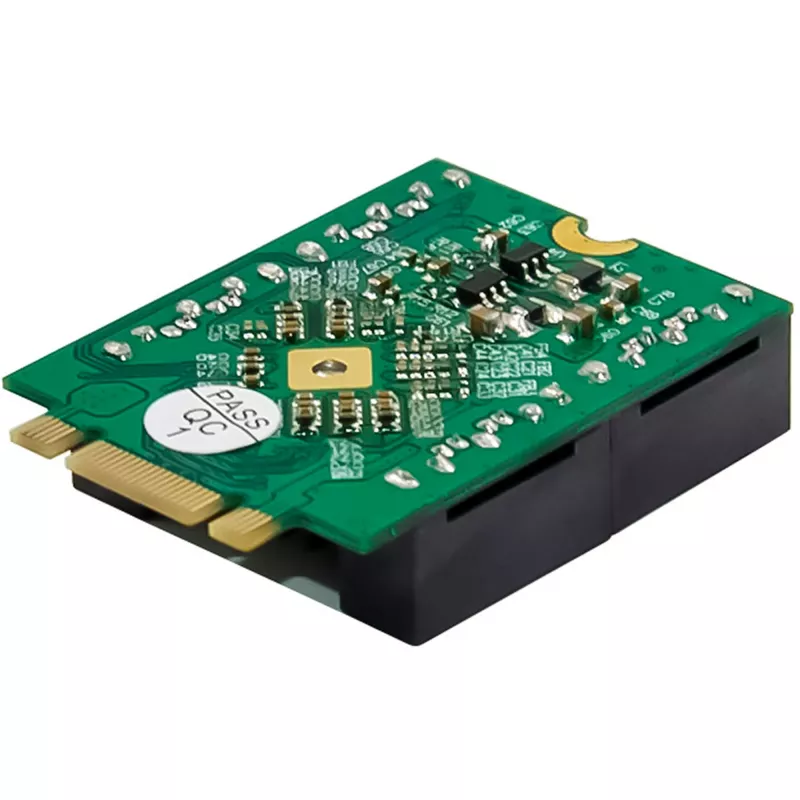

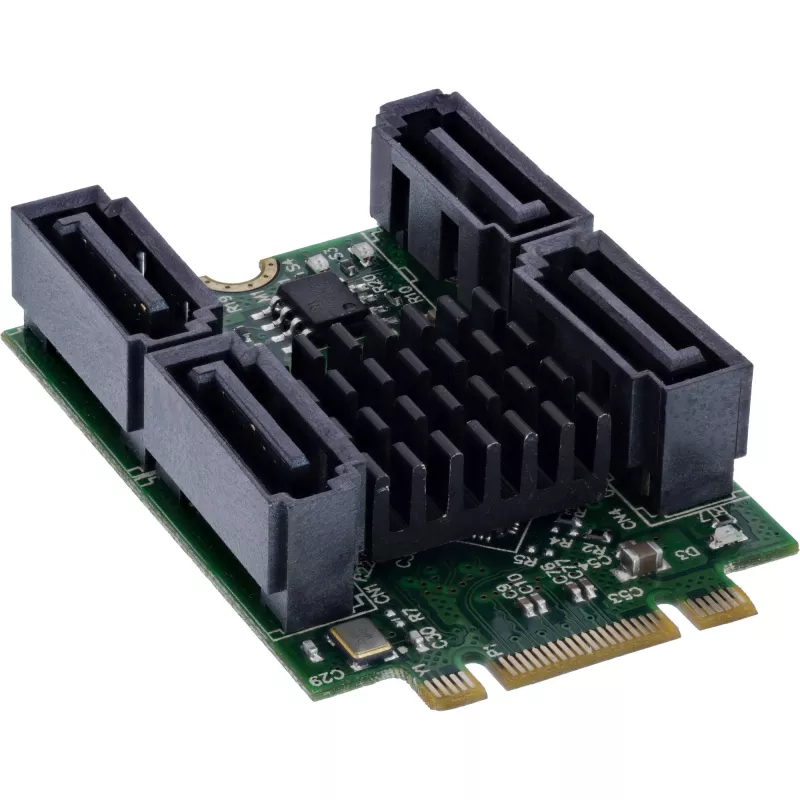

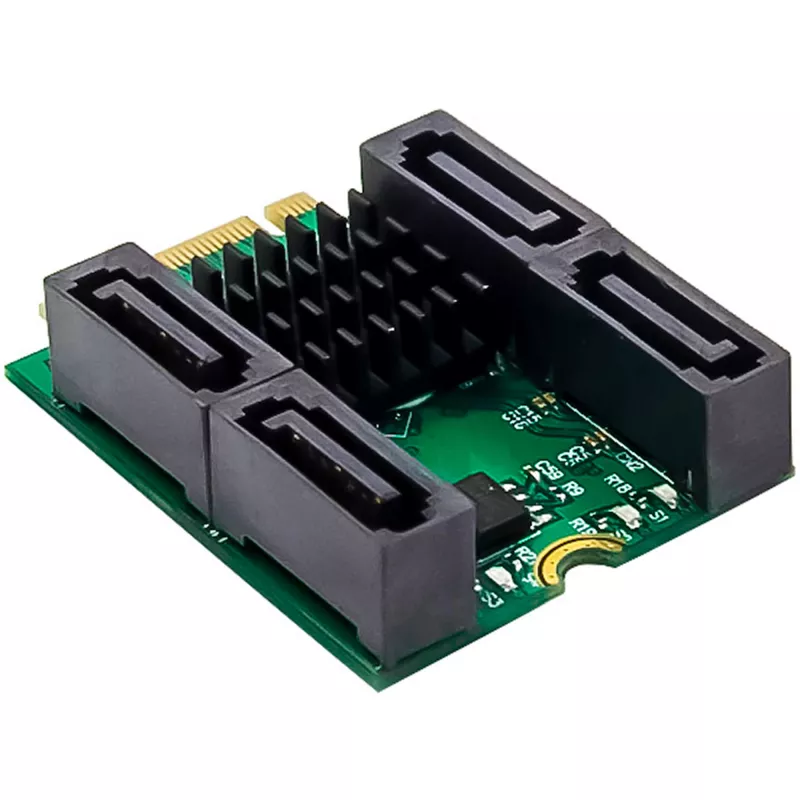

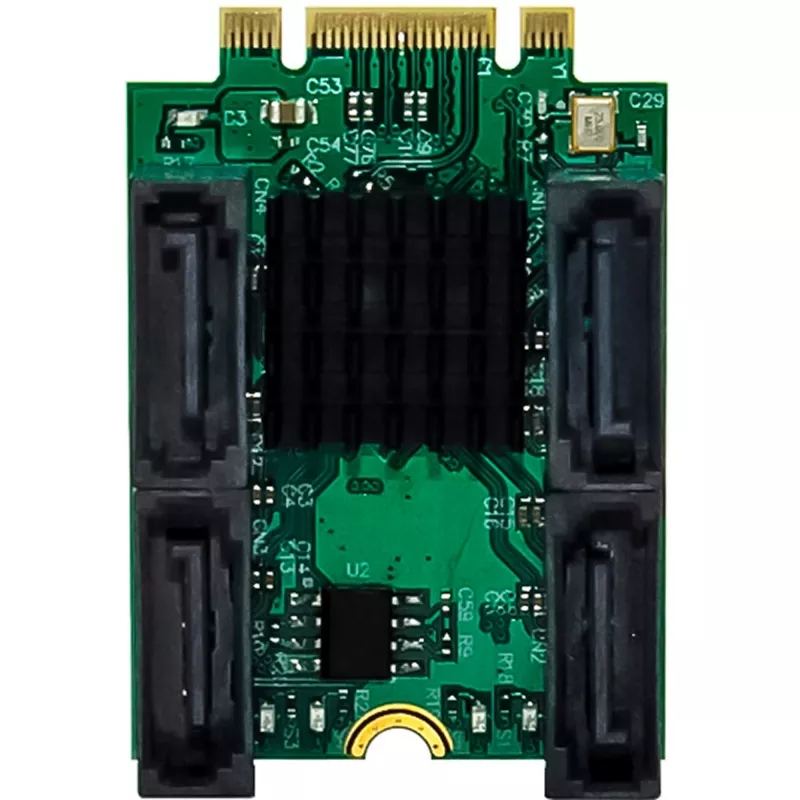

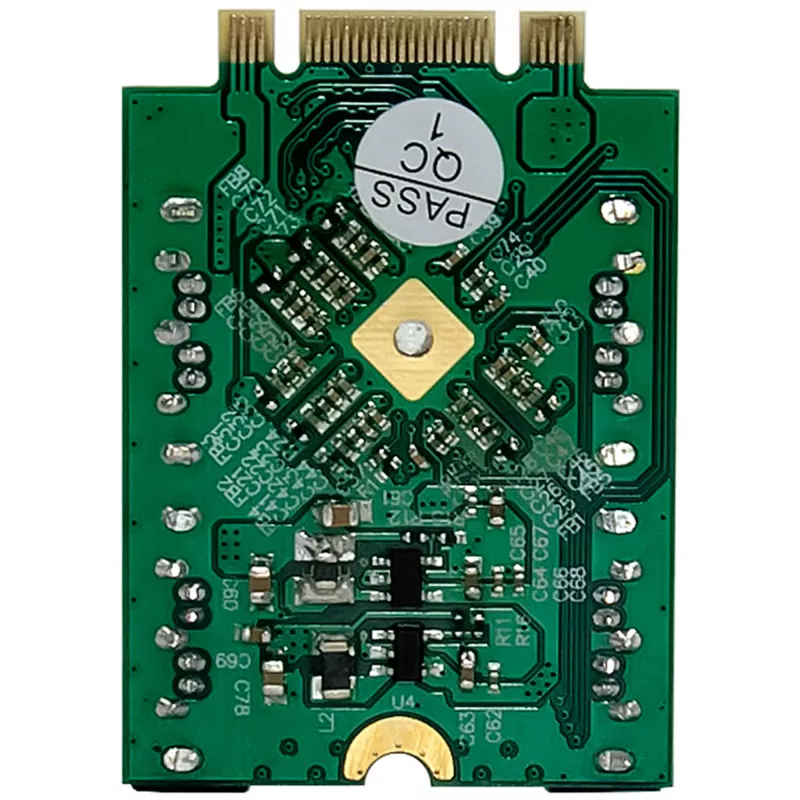

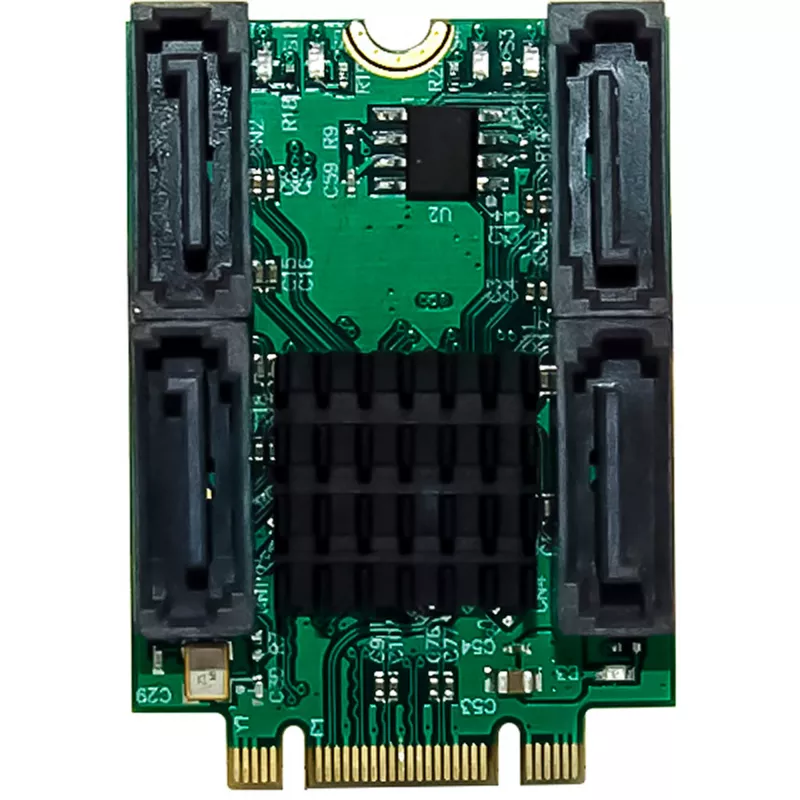

InLine 76660U sisemine SATA-liidesekaart M.2-lt SATA-le 6 Gbit/s

Multifunktsionaalne M.2-lt SATA-le muundurkaart kuni nelja SATA-draivi ühendamiseks
M.2 Key B+M liides M.2 SATA SSD kasutamiseks
RAID tugi (RAID 0, RAID 1, RAID 10, HyperDuo) optimaalse andmeturbe ja jõudluse tagamiseks
Hot Plug ja Hot Swap draivide paigaldamiseks ja eemaldamiseks töötamise ajal
Port Multiplier tugi mitme draivi paralleelseks kasutamiseks ühel SATA-pordil
Lisadraivereid pole vaja – operatsioonisüsteemi täielik tugi

InLine® liidesekaart M.2 Key B+M 4x SATA-pistikule on suure jõudlusega salvestuslahendus, mis võimaldab SATA-salvestusseadmete laiendamist. See võimaldab M.2 SATA SSD (Key B+M) kasutamist ja pakub ka nelja SATA 6 Gb/s porti täiendavate salvestusseadmete jaoks.
Tänu RAID-toele (RAID 0, RAID 1, RAID 10, HyperDuo) saab kaarti kasutada maksimaalse kiiruse, töökindluse või automaatsete SSD/HDD vahemälu kombinatsioonide saavutamiseks. Hot Plug ja Hot Swap funktsionaalsus võimaldab draive töö ajal vahetada, ilma et peaks süsteemi välja lülitama.
M.2 SSD saab toite otse M.2 pesast, samal ajal kui SATA-pordid ühendatakse väliste kaablitega. LED-indikaatorid näitavad portide tööolekut ja Port Multiplier tehnoloogia tugi võimaldab mitmel draivil samaaegselt töötada ühel SATA-pordil.
Tehnilised andmed:

Siini tüüp ja liides: M.2 PCIe x2 liides (kaherajaline, B, M ja B+M võti)
Kontroller/kiibistik: Marvell 88SE9230
Ühendus – liidesed:
1 x M.2 pesa (Key B+M) ühe M.2 SATA SSD jaoks
4 x SATA GEN III porti (6 Gb/s pordi kohta)
4 x 7-kontaktilist SATA-pistikut M.2 SATA/mSATA SSD-de ühendamiseks emaplaadiga

Ühilduvad moodulid:
M.2 SSD-d (Key B, Key M või Key B+M) suurustes 2230, 2242, 2260, 2280
mSATA SSD-d (pool- või täissuuruses)

Andmeedastuskiirused:
SATA-pordid: kuni 6 Gb/s kanali kohta
M.2 liides: kuni 10 Gb/s koguläbilaskevõime (2 PCIe raja kaudu)

Mõõtmed: 30 mm x 42 mm (M.2 plaat)

Töötingimused:

Töötemperatuur: -40 °C kuni +85 °C

Funktsioonid:

Hot Plug ja Hot Swap draivi vahetamiseks töö ajal
Native Command Queue (NCQ) optimeeritud andmetöötluseks
Port Multiplier tugi mitme draivi jaoks SATA-pordi kohta
RAID-režiimid: RAID 0 (ribastamine), RAID 1 (peegeldamine), RAID 10 (peeglite ribastamine), HyperDuo (automaatne SSD/HDD vahemällu salvestamine)
Raja konfiguratsiooni automaatne tuvastamine alglaadimisel
Pardal LED-indikaatorid pordi aktiivsuse kuvamiseks
M.2 SSD toide antakse otse M.2 pesast
SATA-pordid tuleb ühendada väliste kaablitega
Lisadraivereid pole vaja

Süsteeminõuded:Riistvara:

Arvuti, millel on vähemalt üks vaba M.2 pesa (B, M või B+M, mis toetab PCIe-d)
Emaplaat vabade SATA-portidega andmeedastuseks
Üks vaba PCIe-pistik adapteri paigaldamiseks

Operatsioonisüsteemi tugi:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: kernelist 2.6

Tarnekomplekt:

1 x InLine® liidesekaart M.2 Key B+M 4x SATA-pistikule, RAID, HyperDuo

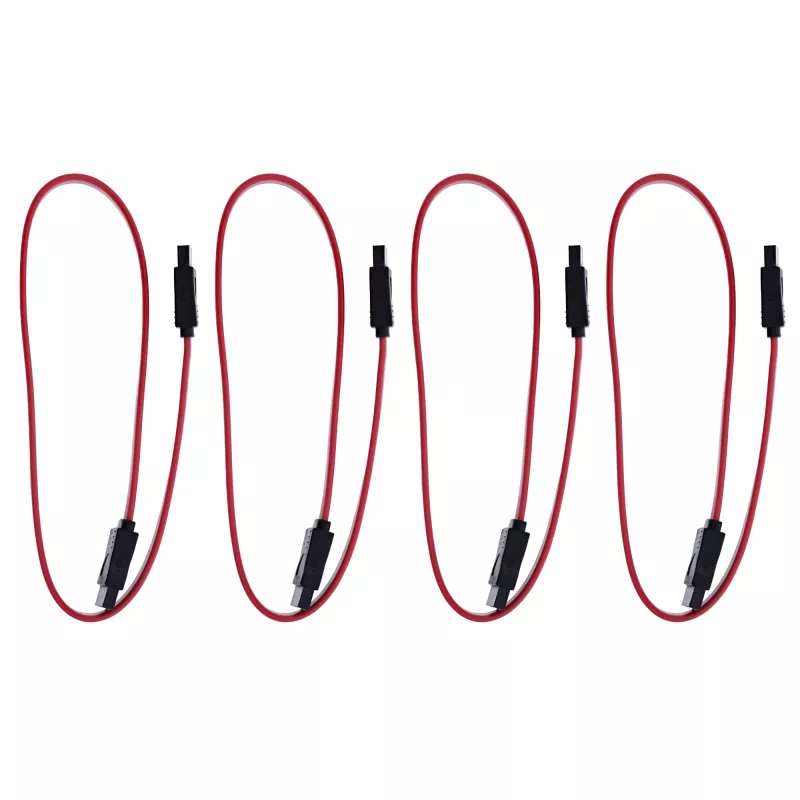

4 x SATA-kaabel
1 x kasutusjuhend (saksa/inglise keeles)
Töötemperatuur: 0° C – 55° C
Hoiustamistemperatuur: -40° C – 70° C
Niiskus: 10% - 90% mittekondenseeruv

InLine 76660U. Hostiliides: M.2, Väljundliides: SATA, Hostiliidese sugu: Isane. Päritolumaa: Taiwan. Kiibistik: Marvell 88SE9230, Andmeedastuskiirus (max): 6 Gbit/s, RAID-tasemed: 0, 1, 10. Toetatud Windowsi operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Toetatud Linuxi operatsioonisüsteemid: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Toetatud serveri operatsioonisüsteemid: Windows Server 2003, Windows Server 2008. Laius: 95 mm, Sügavus: 52 mm, Kaal: 58 g

Kasutamine

Sisestage liidesekaart ühilduvasse M.2 pessa (Key B, M või B+M, mis toetab PCIe-d) emaplaadil. Paigaldage üks M.2 SATA SSD kaardi M.2 pessa ja ühendage täiendavad SATA-draivid nelja 7-kontaktilise SATA-pistikuga, kasutades kaasasolevaid SATA-kaableid. Ühendage SATA-kaablid emaplaadi vabade SATA-portidega. Veenduge, et M.2 SSD saab toite M.2 pesast ja et SATA-pordid on ühendatud väliste kaablitega. Konfigureerige RAID-seaded süsteemis või kontrolleris vastavalt vajadusele; toetatud Windowsi ja Linuxi versioonide jaoks pole lisadraivereid vaja.

Soovitused

Usaldusväärseks tööks kasutage emaplaadi M.2 pesa, mis toetab PCIe radu, ja tagage väliste ühenduste jaoks vabad SATA-pordid. Kontrollige RAID-konfiguratsiooni ja varundage kriitilised andmed enne massiivide loomist. Kasutage ühilduvaid M.2 SATA SSD suurusi (2230–2280) või mSATA-mooduleid vastavalt spetsifikatsioonile ja järgige töötemperatuuri vahemikku.
