Liideseadapter InLine 76619G — PCI/USB/jadasiini ühenduvusmoodul

Paindlik salvestusruumi laiendamine PCIe x16 pesa kaudu:Lisab kuni viis SATA porti M.2 Key B adapterkaartide abil – ideaalne kompaktsete salvestuslahenduste jaoks.
Kõrge ühilduvus M.2 SATA SSD-dega:Toetab M.2 B-key ja B+M-key SSD-sid vormitegurites 2230, 2242, 2260 ja 2280.
Moodne SATA funktsionaalsus:AHCI, NCQ, pordikordisti (Command/FIS), astmelise käivituse ja energiasäästurežiimide tugi.
Usaldusväärne andmeedastus:Kuni 6 Gb/s pordi kohta vastavalt SATA Revision 3.2-le – ideaalne jõudluskriitiliste rakenduste jaoks.

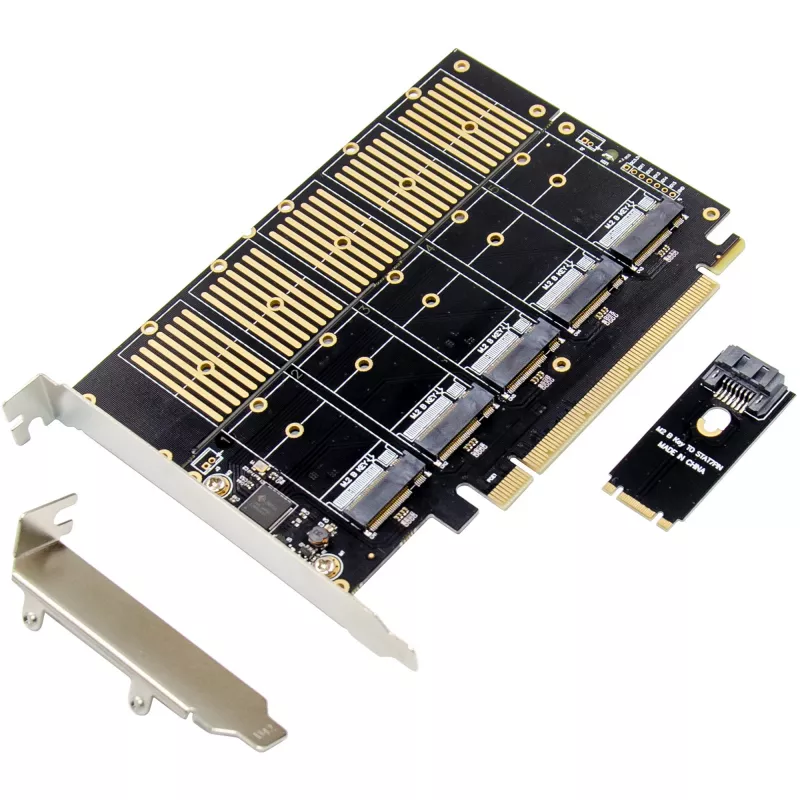

Sisaldab tarvikuid koheseks kasutamiseks:Tarnitakse koos viie M.2-SATA adapteriga, jahutusradiaatoritega, kaablitega ja madalprofiilse metallplaadiga – mitmekülgseteks paigaldusstsenaariumideks.

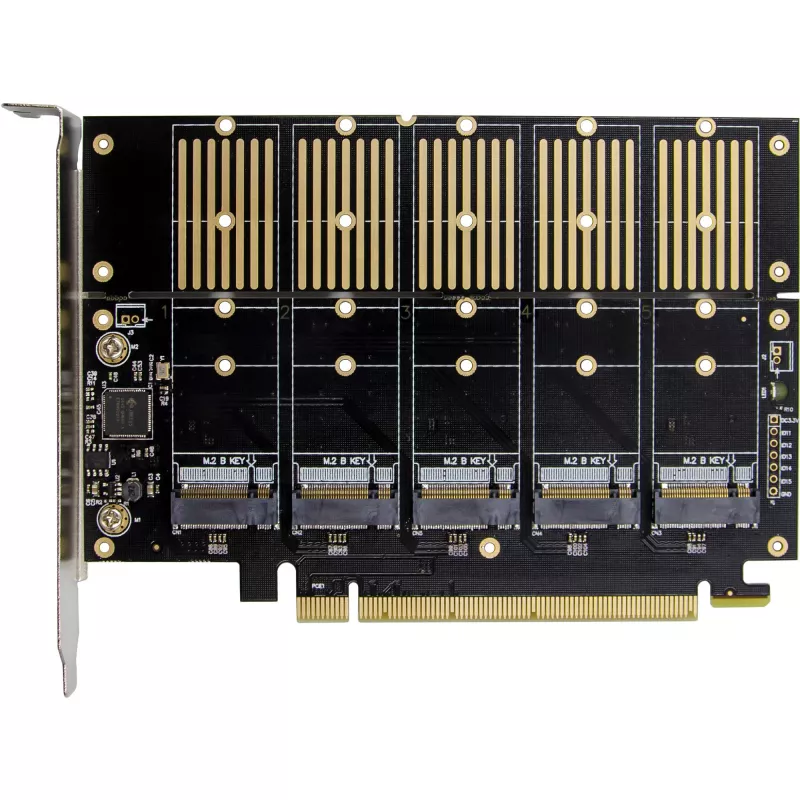

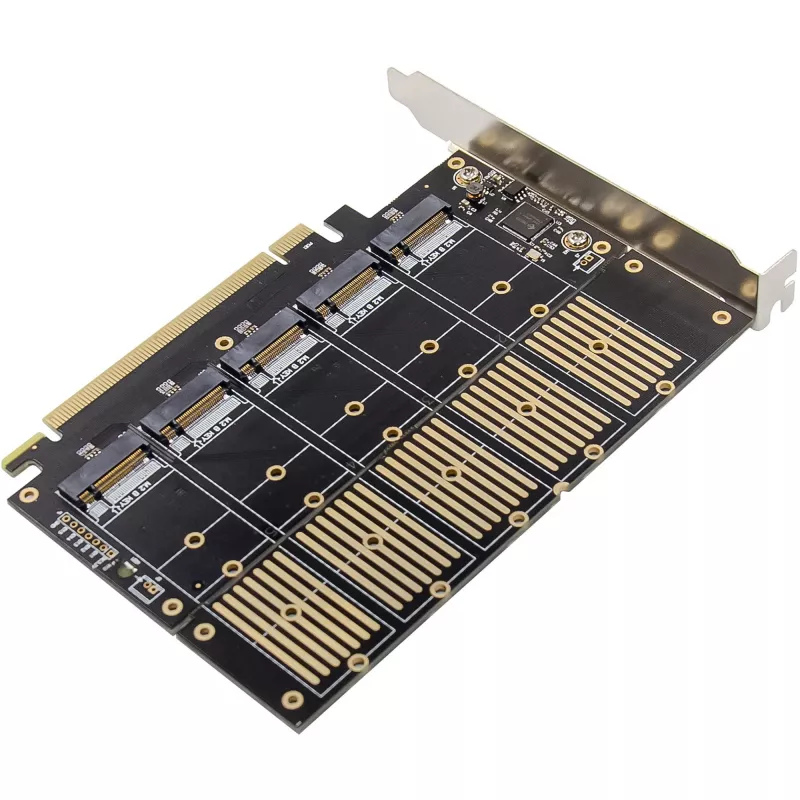

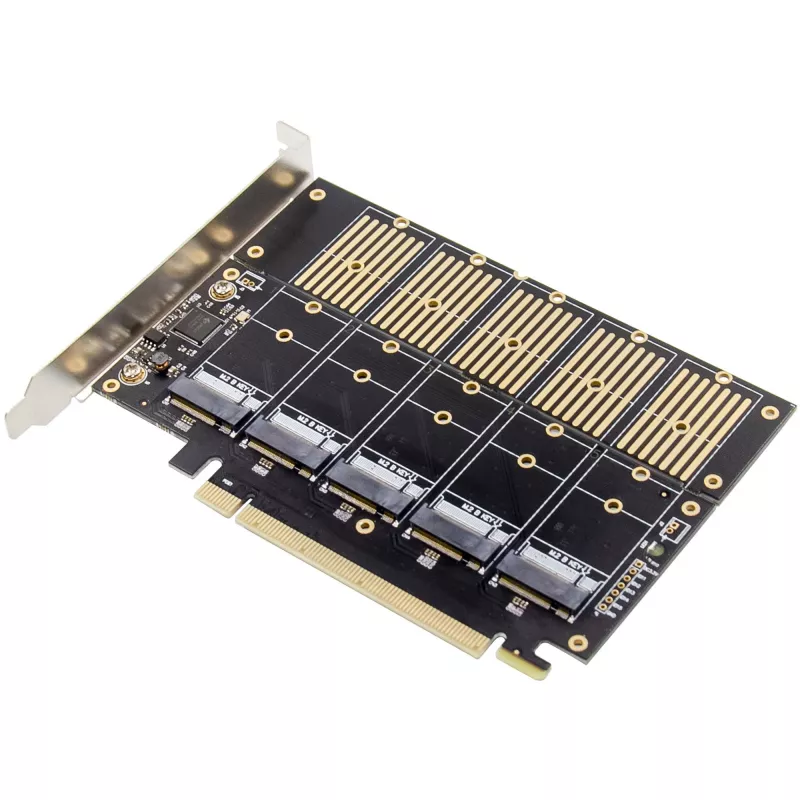

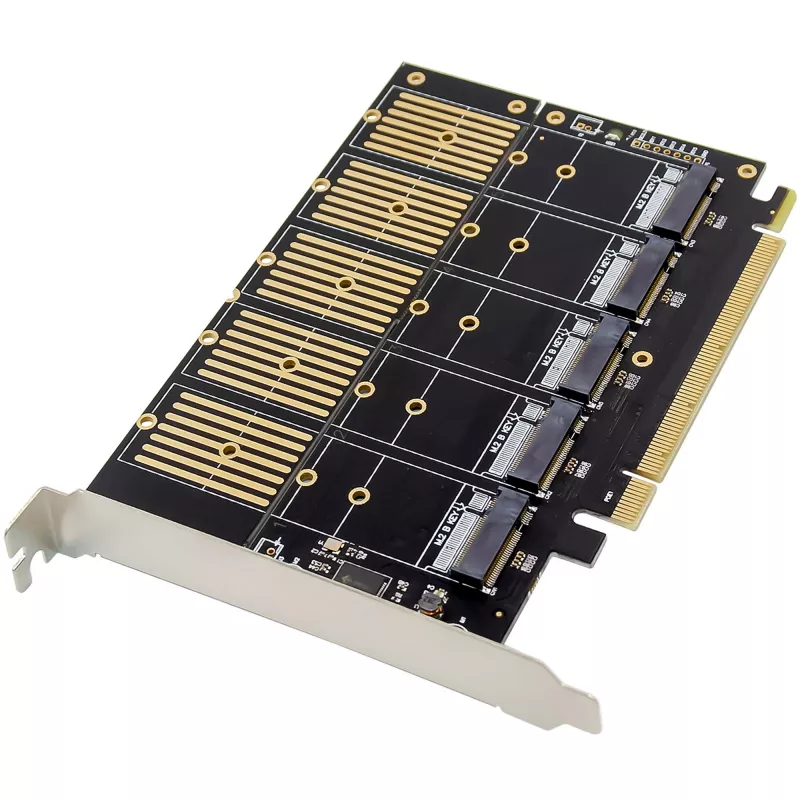

InLine PCIe liidesekaart JMB585 kontrolleriga on ideaalne lahendus süsteemi laiendamiseks kuni viie täiendava SATA pordiga. Kaart kasutab PCIe x16 liidest, kusjuures kaks PCIe rada on vastavalt standardile 3.1a saadaval maksimaalse ribalaiuse tagamiseks. Kaasasolevad adapterkaardid võimaldavad M.2 SATA SSD-sid Key B või B+M-ga turvaliselt ja tõhusalt integreerida olemasolevatesse salvestussüsteemidesse.
Kõik tavalised vormitegurid nagu 2230, 2242, 2260 ja 2280 on toetatud – ideaalne kompaktsete ja võimsate salvestuslahenduste jaoks. Iga viis liidest pakub kuni 6 Gb/s vastavalt SATA 3.2-le. Lisaks on toetatud olulised funktsioonid nagu AHCI, Native Command Queue (NCQ), pordikorrutus ja energiasäästurežiimid (slumber/partial).
Kaart sobib ideaalselt serveritesse, tööjaamadesse või võimsatesse lauaarvutisüsteemidesse, mis vajavad täiendavat salvestusruumi või spetsiaalseid RAID-seadistusi. Tänu astmelisele käivitumisele ja toetatud käsustruktuurile püsib süsteem stabiilsena ka mitme draivi korral. Paigaldamine on lihtne: lihtsalt ühendage PCIe kaart ja ühendage adapterid M.2 SSD-dega. Tarnekomplekt sisaldab kõiki vajalikke kaableid, jahutusradiaatoreid, madalprofiilset kronsteini ja kruvikeerajat – koheseks ja paindlikuks kasutamiseks.

PCIe standard: PCIe v3.1a, kasutatav kuni 2 PCIe rada
Liides: PCIe x16 rada
SATA standard: SATA 6 Gb/s, SATA Revision 3.2
Ühendused: 5x M.2 Key B porti (laienduskaartide kaudu)
Ühilduvad SSD tüübid: M.2 B-Key ja B+M-Key (2230 / 2242 / 2260 / 2280)
Edastuskiirus: kuni 6 Gb/s pordi kohta
Kiibistik: JMB585
Pordikorrutus: toetatud (käsu- ja FIS-põhine)
AHCI režiim: toetatud (standardprotokoll SATA SSD/dele/HDD-dele)
Native Command Queue (NCQ): toetatud
SATA energiasäästufunktsioonid: toetatud (partial / slumber)
Astmeline käivitus: toetatud
Töötemperatuur: 0 °C kuni 55 °C
Hoiutemperatuur: -40 °C kuni 70 °C
Maksimaalne niiskus: 90%, mittekondenseeruv
Toetatud operatsioonisüsteemid: Windows 7 / 8 / 8.1 / 10 / 11, Linux

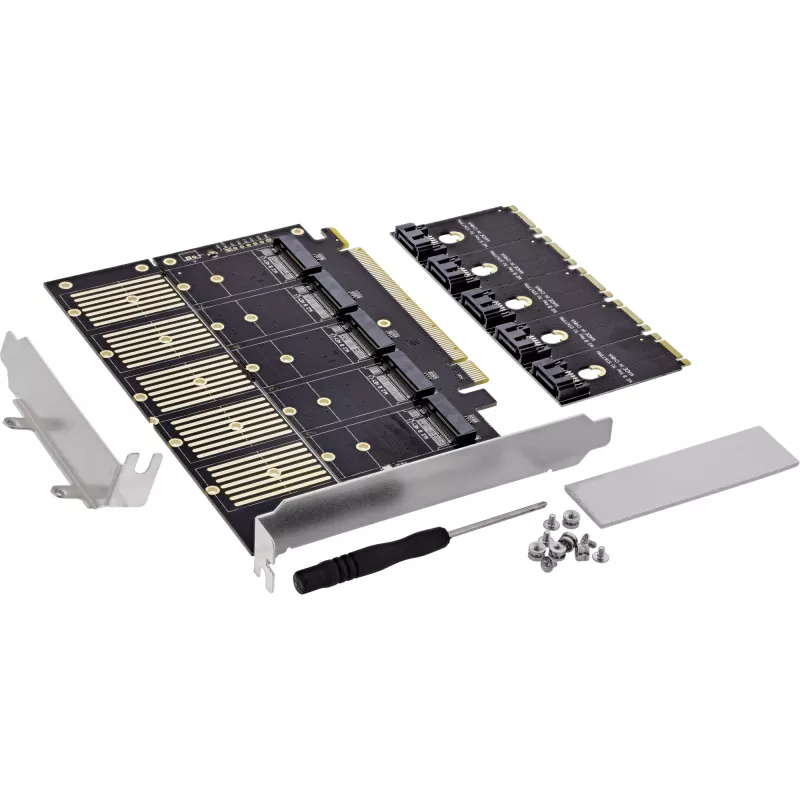

Tarnekomplekt:

1x InLine PCIe x16 liidesekaart, 5x M.2 Key B SATA
1x madalprofiilne pesakronstein
5x M.2 Key B to SATA laienduskaarti
5x SATA kaablit
5x jahutusradiaatorit
5x kruvi
1x kruvikeeraja
1x kasutusjuhend saksa/inglise keeles

InLine 76619G. Hostiliides: PCIe, Väljundliides: M.2, SATA, Hostiliidese sugu: Isane. Kiibistik: JMB585, Andmeedastuskiirus (max): 6 Gbit/s. Toetatud Windows operatsioonisüsteemid: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1. Laius: 165 mm, Kõrgus: 120 mm, Kaal: 2 kg. Kaablid kaasas: SATA, Pakendi kaal: 73 g, Pakendi maht: 700 cm³

Kuidas kasutada

Lülitage hostsüsteem välja ja sisestage kaart vabasse PCIe x16 pessa. Kinnitage kaasasolevad M.2-SATA adapterkaardid M.2 SATA SSD-dele (B-key või B+M-key) sobivas vormiteguris, kinnitage jahutusradiaatorid ja kinnitage adapterid kaardile. Ühendage iga adapter kaardile kaasasolevate SATA kaablitega, vajadusel kinnitage madalprofiilne kronstein, seejärel lülitage süsteem sisse. Installige vajalikud draiverid või laske operatsioonisüsteemil uued AHCI-ühilduvad salvestusseadmed tuvastada.

Soovitused

Kasutage ühilduvaid M.2 SATA SSD-sid (B-key või B+M-key) toetatud suurustes ja tagage piisav jahutus mitme draivi korral. Mitme aktiivse pordiga süsteemide puhul kontrollige korpuse toidet ja õhuvoolu ning kasutage toetatud operatsioonisüsteeme optimaalse stabiilsuse tagamiseks pordikorrutuse või RAID-seadistuste kasutamisel.
