InLine 92504C juhtmeadapter Micro USB / klemmliist, 5 kontaktiga, Must, Roheline

Ajasääst paigaldamisel: Kiire juhtmestus kruviklemmidega 16–26 AWG jaoks – tööriistaga, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikuks kasutuseks: 1-meetrine ühenduskaabel ühendab süsteemid koheselt – ilma lisatarvikute või jootmiseta.
Selge klemmijaotus ja turvaline kontakt: 5 kontaktiga klemmid koos surveplaadiga, selgelt märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varje) – ideaalne teeninduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:USB 2.0 signaalide kiireks ühendamiseks katseseadmetes, laborites, kasutuselevõtul või veaotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse all ja tööstuskeskkondades.

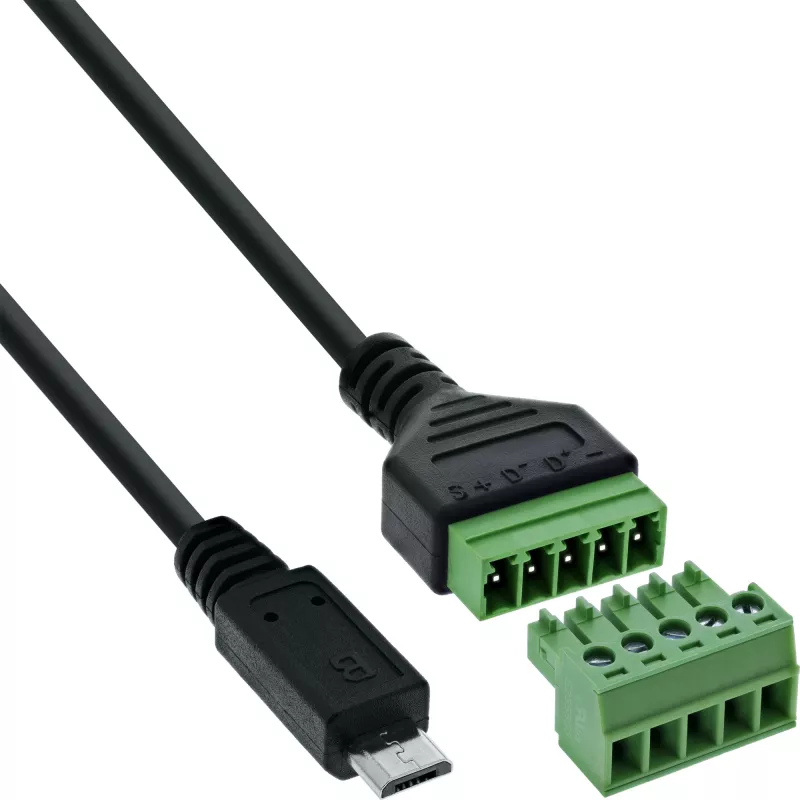

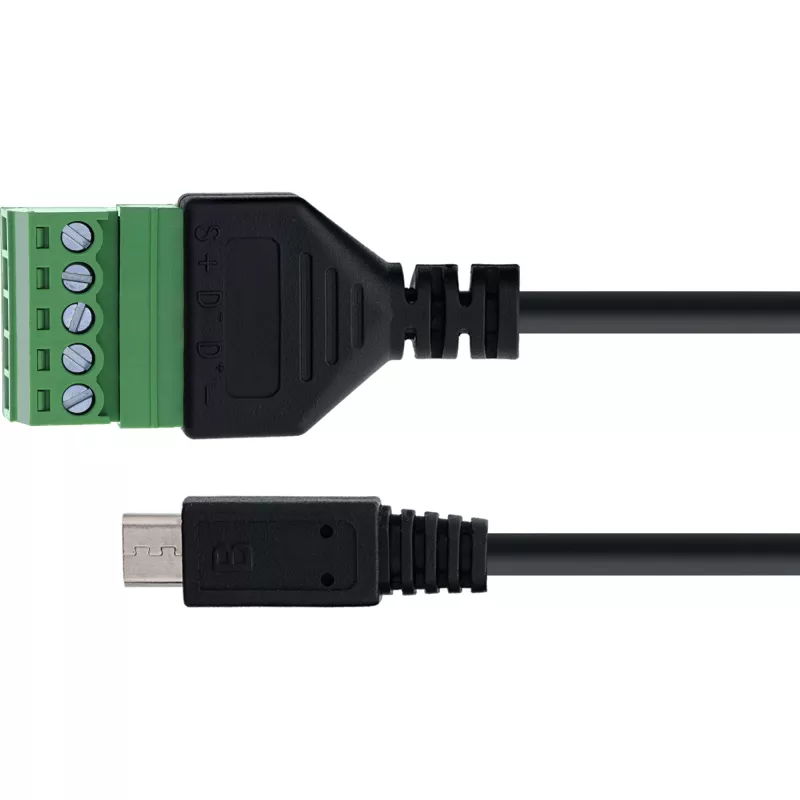

InLine® Micro USB 2.0 klemmliistu adapter koos 5-juhtmelise ühenduskaabliga ühendab pistikuga USB-ühenduse eelised avatud signaalijuhtmestiku paindlikkusega. Micro USB pistik on otse ühendatud 5 kontaktiga kruviklemmiga – ideaalne testimisjaamadele, diagnostikaseadmetele, manussüsteemidele või laboritele.
Klemmid on selgelt märgistatud (1: maandus, 2: D+, 3: D–, 4: pinge, 5: varje) ning võimaldavad selget ja usaldusväärset signaalijaotust. Ühendusvahemik 16–26 AWG on kaetud surveplaadiga kruviklemmidega, mille samm on 5,0 mm. Juhtmestamine toimub tööriistaga, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.
Integreeritud ühenduskaabel (1 m) vähendab juhtmestiku vaeva ja suurendab mobiilsust – nt mobiilsete katseseadmete, arendusplaatide või masinaühenduste jaoks. EVA isolatsioonikiht pakub lisakaitset paigaldamisel juhtivatele pindadele.

USB-liides: Micro USB 2.0, pistik
Kaabli pikkus:umbes 1 m (PVC, püsivalt integreeritud)
Kontaktide arv / jaotus:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm koos surveplaadiga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Rakendamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 0,7 A kontakti kohta
USB tööpinge (VBUS):5 V DC
Katsepinge (isolatsioonitakistus):300 V AC / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:Klemmliist u. 50 × 21,2 × 18,4 mm (P × L × K)

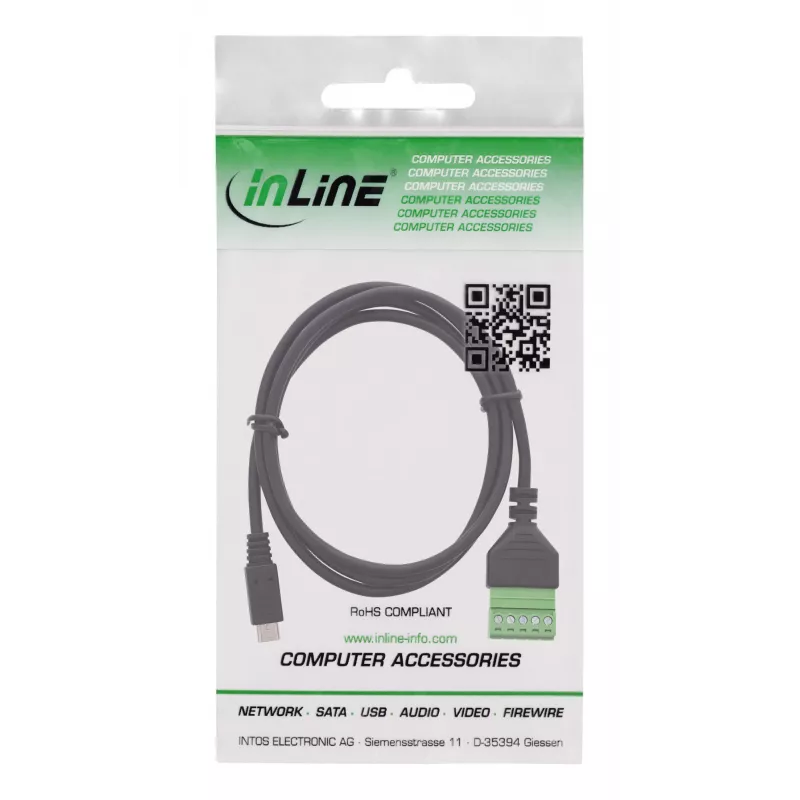

InLine 92504C. Pistiku(d): Micro USB / klemmliist, 5 kontaktiga, Toote värv: Must, Roheline, Pistiku sugu: Isane/Emane. Vastavussertifikaadid: RoHS, TÜV märk. Mõõtmed (LxSxK): 20 x 1000 x 11 mm, Kaal: 31 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritolumaa: Taiwan

Kasutusjuhend

Ühendage micro USB pistik hosti või seadmega. Eemaldage juhtmeotstel isolatsioon ettenähtud 16–26 AWG vahemikus, sisestage need vastavatesse märgistatud klemmipositsioonidesse (1 kuni 5) ja kinnitage iga juhe, pingutades kruviklemmi lamepeaga kruvikeerajaga (≤ 2,5 mm). Veenduge, et kaabli paigutus ja EVA isoleeritud alumine külg ei puutuks kokku teravate juhtivate servadega. Püsivalt integreeritud kaabel välistab vajaduse täiendavate pistikute või jootmise järele.

Soovitused

Kasutage adapterit ajutiste või poolpüsivate ühenduste jaoks testimis-, diagnostika- või prototüüpimiskeskkondades. Pidevaks suure voolutarbega rakendusteks valige sobiv USB-juhtmestik ja veenduge, et 0,7 A kontakti kohta vastab teie toitevajadustele. Vältige pistiku ja klemmide kokkupuudet vedelikega ning kontrollige ühendusi enne pinge rakendamist.
