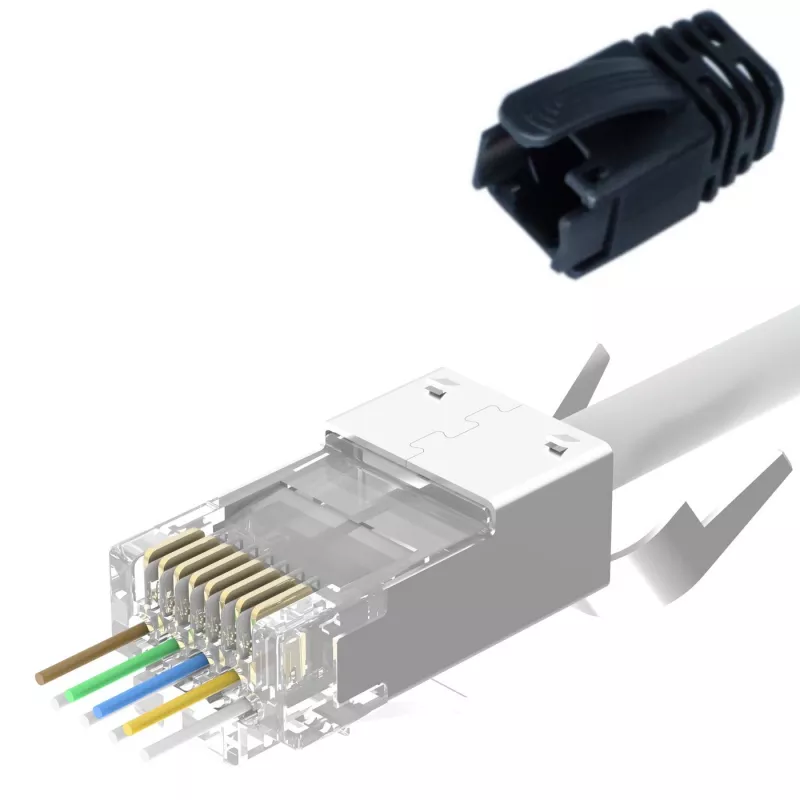

Lanview LVN125311 juhtmeühendaja

Lanview LVN125311 juhtmeühendaja on mõeldud S/UTP Cat.6A ja Cat.7 kaablite lõpetamiseks suurema juhtmeläbimõõduga. See võtab vastu AWG 22/24 juhtmeid ning on kullatud kontaktidega, tagades usaldusväärse elektrijuhtivuse ja korrosioonikindluse. Ühendaja vastab RoHS nõuetele ja on ette nähtud kasutamiseks koos sobiva Lanview pressimistööriistaga W126364535.

Eelised

Kullatud kontaktid parandavad signaali edastust ja vastupidavust. Disain mahutab suuremaid kaabli läbimõõte ning võimaldab 23AWG/24AWG kaablitel sujuvalt läbida. Kompaktsed mõõtmed ja mõõdukas kaal muudavad ühendaja paigaldamise ajal hõlpsasti käsitsetavaks. RoHS vastavus näitab, et ohtlikud ained on standardi kohaselt piiratud.

Sobib kasutamiseks

• S/UTP Cat.6A kaablite lõpetamine
• S/UTP Cat.7 kaablite lõpetamine
• Paigaldused, kus kasutatakse AWG 22 või 24 juhtmeid
• Võrgu paigaldused välitingimustes ja riiulitel, kus eelistatakse kullatud kontakte

Peamised tehnilised andmed

• Mudel: Lanview LVN125311
• Kaabli tüüp: S/UTP (varjestatud keerdpaar)
• Sobivad juhtme suurused: AWG 22 / AWG 24 (toetab 23AWG/24AWG)
• Maksimaalne juhtme läbimõõt: 1,45 mm
• Kontaktid: Kullatud
• Vastavus: RoHS
• Kaal: 198 g
• Toote mõõtmed: 12 mm (L) x 21 mm (S)
• Pakendi mõõtmed: 140 x 60 x 180 mm
• Tootja: Lanview, valmistatud Hiinas
• MPN: LVN125311, EAN: 5704174603757

Kasutamine

Valmistage S/UTP kaabel ette, eemaldades väliskesta ja korraldades paarid vastavalt nõutavale ühendusstandardile. Sisestage juhtmed ühendajasse, kuni need jõuavad kontaktideni. Kasutage ettenähtud Lanview pressimistööriista W126364535, et pressida ühendaja tugevalt kaablile, tagades kindla mehaanilise ja elektrilise ühenduse. Kontrollige, et juhtmete otsad oleksid täielikult paigas ja et varjestus (kui see on olemas) oleks korralikult lõpetatud.

Soovitused

Kasutage ainult koos Lanview pressimistööriista mudeliga W126364535. Kontrollige, et juhtme läbimõõt ei ületaks 1,45 mm ja et kaabli tüüp oleks S/UTP Cat.6A või Cat.7. Testige lõpetatud ühendust sobivate võrgutestritega, et kinnitada pidevus ja jõudlus.
