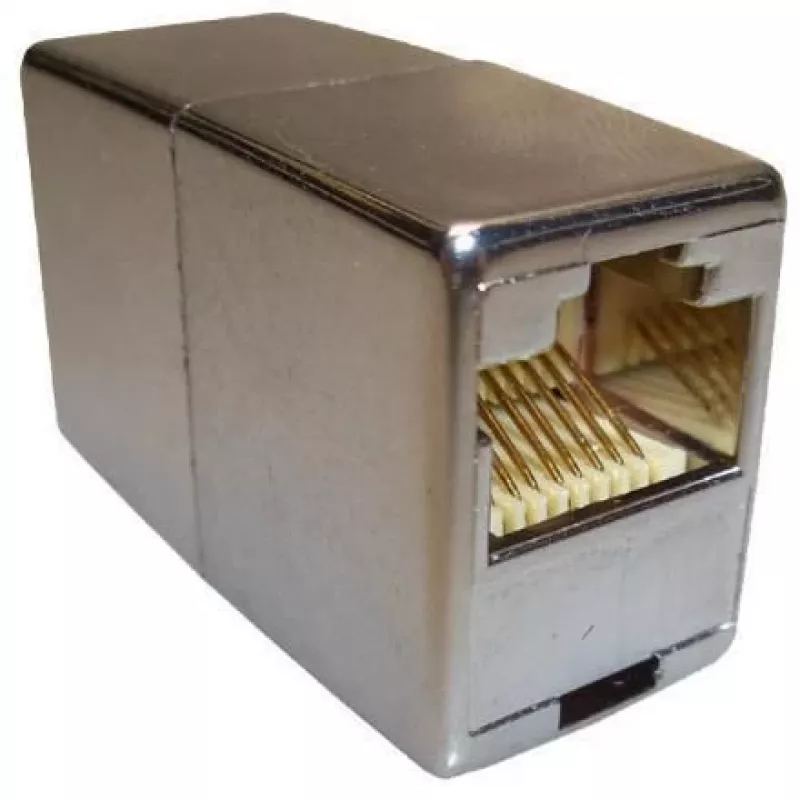

Juhtmepistik LogiLink NP0031

LogiLink NP0031 juhtmepistik on varjestatud, kahe pordiga RJ45 emane pistik, mis on mõeldud turvalisteks Etherneti ja võrgukaablite paigaldusteks. See ühendab tugeva ABS halogeenivaba korpuse FR4 trükkplaadi ja kullatud kontaktidega, et tagada usaldusväärne signaaliedastus ja pikaajaline mehaaniline stabiilsus. Pistikul on 1:1 ühendus ja kaks RJ45 emast porti, mistõttu sobib see vaheühenduseks või paneelile monteeritavateks ühendusteks, kus varjestuse ja signaali terviklikkuse säilitamine on oluline.

Eelised

See pistik pakub varjestatud konstruktsiooni, et vähendada elektromagnetilisi häireid ja parandada võrgu jõudlust mürahäiretega keskkonnas. ABS halogeenivaba korpus vastab tuleohutusstandardile UL 94 V-0, samas kui FR4 trükkplaat ja fosforpronksist kontaktid nikli ja kullakattega (0,6 µm) tagavad madala kontakttakistuse ja korrosioonikindluse. Disain toetab laia töötemperatuuri vahemikku -40 °C kuni +80 °C ning võtab vastu standardse Etherneti juhtmestiku otsese 1:1 ühendusega, mis muudab paigaldamise lihtsaks.

Sobib kasutamiseks

• Kahe Etherneti kaabli vaheühenduseks
• Paneeli või korpusesse monteerimiseks varjestatud võrguühenduste jaoks
• Professionaalseteks võrgupaigaldusteks ja struktureeritud kaabeldusteks
• Iseseisvaks võrguparanduseks ja pikendusteks, kui varjestus on nõutud

Peamised tehnilised andmed

• Pistiku tüüp: 2 × RJ45 emane, varjestatud
• Kontaktmaterjal: fosforpronks
• Kontaktkate: nikkel kullakattega, 0,6 µm
• Trükkplaadi materjal ja paksus: FR4, 1,2 mm
• Korpuse materjal: ABS halogeenivaba, UL 94 V-0
• Ühendus: 1:1 juhtmestik
• Töötemperatuuri vahemik: -40 °C kuni +80 °C

Kasutamine

Sisestage iga Etherneti kaabel vastavasse RJ45 emasporti ja veenduge, et pistiku riivid haakuvad korralikult. Kuna pistik on varjestatud ja ühendatud 1:1, säilitage kaabli varjestuse katkematus, ühendades dreenijuhtmed või fooliumi pistiku varjestusega, kus vajalik. Monteerige pistik paneeli või korpusesse, kui vaja, kinnitades selle vastavalt paigalduskeskkonnale ja tagades, et trükkplaadile ja kontaktidele ei mõju mehaaniline pinge.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kaableid, mille varjestus on terve, ja kontrollige pärast paigaldamist kontaktide terviklikkust. Vältige kaablite liigset painutamist või tõmbepinget pistiku lähedal ning teostage regulaarselt ülevaatusi äärmuslike temperatuuride või tugeva vibratsiooniga keskkondades, et tagada jätkuv signaali usaldusväärsus.
