Juhtmepistik BNC EFB Elektronik 52501.1

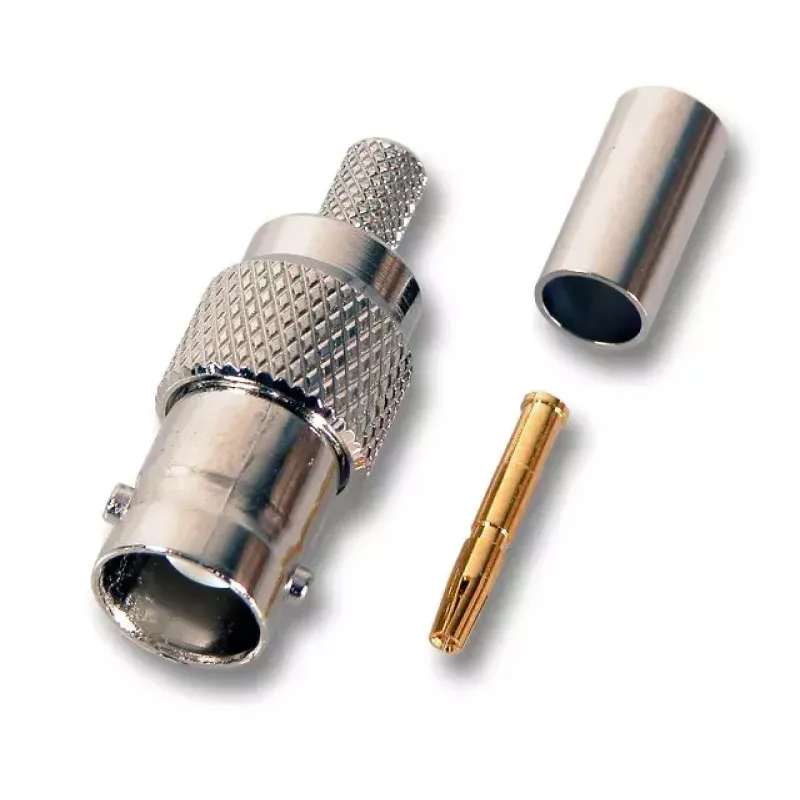

EFB Elektronik 52501.1 on BNC-juhtmepistik, mis on loodud usaldusväärsete koaksiaalühenduste tagamiseks elektroonika- ja raadiosagedusrakendustes. See emane BNC-pistik on hõbedase viimistlusega ja tarnitakse ühe tükina pakendis. See on ette nähtud kasutamiseks seal, kus on vaja turvalist, kiiresti eemaldatavat koaksiaalliidest ning kus on oluline järjepidev elektrikontakt ja väike signaalikadu.

Eelised

See BNC-pistik pakub kompaktset disaini ja stabiilset mehaanilist ühendust, mis vähendab juhuslikku lahtiühendamist. Emane konfiguratsioon tagab ühilduvuse standardsete isaste BNC-pistikutega, mida kasutatakse testimisseadmetes, signaalijaotuses ja mõõteriistades. Hõbedane viimistlus tagab korrosioonikindluse ja lihtsa visuaalse kontrolli õige ühenduse osas. Ühe tükina pakendis on see mugav asendamiseks, prototüüpimiseks või väikesteks paigaldisteks.

Sobib

• Koaksiaalkaablite ühendamiseks testimis- ja mõõtevahenditega
• Heli-/videosignaali edastamiseks ringhäälingu- või seiresüsteemides
• Raadiosagedus- ja madalsagedussignaali jaotamiseks laboriseadetes
• Olemasolevate BNC-otsikutega kaablite parandamiseks ja asendamiseks

Peamised tehnilised andmed

• Pistiku tüüp: BNC, emane
• Viimistlus: hõbe
• Kogus: 1 tk pakendis
• Kontaktstiil: bajonettühendus kiireks ühendamiseks/lahtiühendamiseks
• Kasutusotstarve: koaksiaalkaabliühendused signaali edastamiseks

Kasutusjuhend

Eemaldage koaksiaalkaablilt isolatsioon vastavalt pistiku soovitatud mõõtmetele, tagades, et sisejuht ja varjestus on ette valmistatud vastavalt kaabli ja pistiku juhistele. Sisestage kaabel pistiku korpusesse, kinnitage kontakt ja varjestus vastavalt pistiku ühendusmeetodile (press-, joote- või push-fit-ühendus, vastavalt vajadusele), seejärel ühendage emane BNC vastava isase BNC-ga, joondades ja kinnitades bajonettühenduse, kuni see lukustub. Kontrollige mehaanilist kinnitust ja elektrijuhtivust enne koostu kasutuselevõttu.

Soovitused

Kasutage pistikut ühilduvate koaksiaalkaablitüüpidega ja järgige tootja soovitatud montaažitööriistu ja -mõõtmeid. Vältige ühendusele liigset mehaanilist pinget ning pärast paigaldamist tehke pidevus- ja isolatsioonikontrollid, et tagada usaldusväärne signaaliülekanne.
