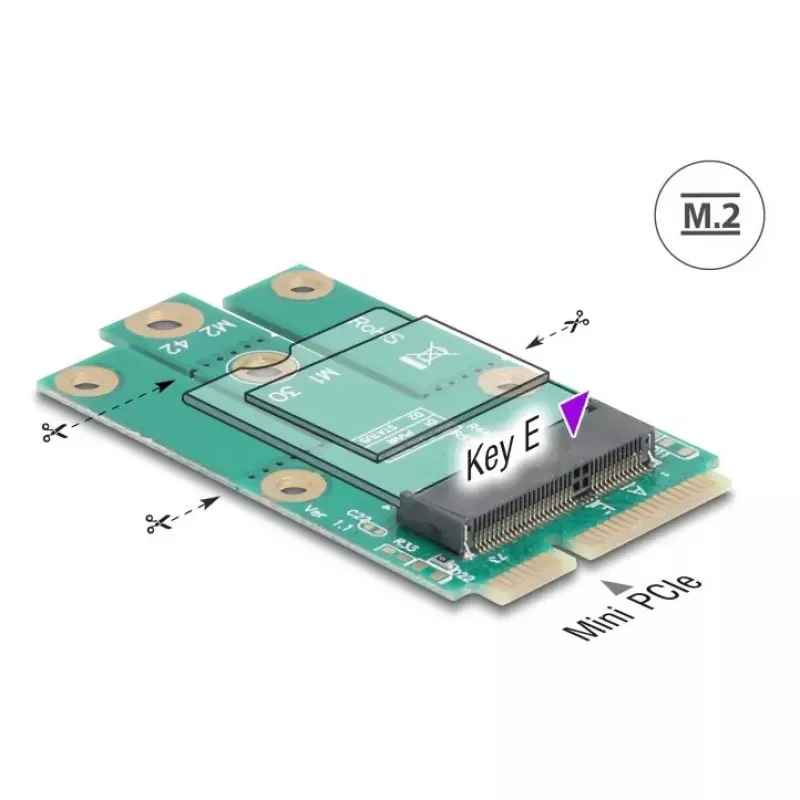

DeLOCK 64338 sisemine M.2 adapter Mini PCI Express isane

See Delocki adapter võimaldab M.2 mooduli paigaldamist 2242, 2230, 3042 või 3030 vormiteguriga süsteemi Mini PCIe liidese kaudu. DeLOCK 64338 on sisemine M.2 adapter, millel on isane Mini PCI Expressi pistik ja kompaktsed mõõtmed (30 mm laiust, 54 mm sügavust, 4 mm kõrgust), mis on mõeldud ruumipiiranguga paigaldusteks.

Eelised

Adapter toetab mitme M.2 mooduli pikkuseid etteantud murdepunkti abil, mis võimaldab plaadi lühendamist täissuurusest poole väiksemaks. Selle Mini PCIe isane liides võimaldab otsepaigaldust ühilduvatesse Mini PCIe pesadesse ja kompaktne jalajälg muudab selle sobivaks väikestesse korpustesse ja manussüsteemidesse.

Sobib

• M.2 SSD-de või moodulite lisamiseks süsteemidesse, millel on Mini PCIe pesa
• Kompaktsetesse arvutitesse, manussüsteemidesse ja tööstuslikesse emaplaatidesse
• Prototüüpimiseks ja testimiseks M.2 moodulitega piiratud ruumiga keskkondades

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel: 64338
• Liides: Mini PCI Express (isane)
• Toetatud M.2 vormingud: 2242, 2230, 3042, 3030
• Mõõtmed: 30 mm (L) × 54 mm (S) × 4 mm (K)
• MPN: 64338
• EAN: 4043619643387

Kasutamine

Sisestage adapter vabasse Mini PCIe pesasse host-emaplaadil või süsteemiplaadil, kasutades isast pistikut. Paigaldage M.2 moodul selle pikkusele sobivasse asukohta ja kinnitage see vastavalt hostsüsteemi kinnitusmeetodile. Kui on vaja lühemat adapteri pikkust, lühendage plaati enne paigaldamist etteantud murdepunktist, et saada poole väiksem vormitegur.

Soovitused

Enne paigaldamist veenduge, et hostsüsteem toetab konkreetset M.2 mooduli tüüpi ja võtmestust. Lülitage süsteem välja ja järgige antistaatilisi ettevaatusabinõusid adapteri ja M.2 moodulite käsitsemisel. Kontrollige mehaanilist ruumivaru korpuses pärast plaadi lühendamist.
