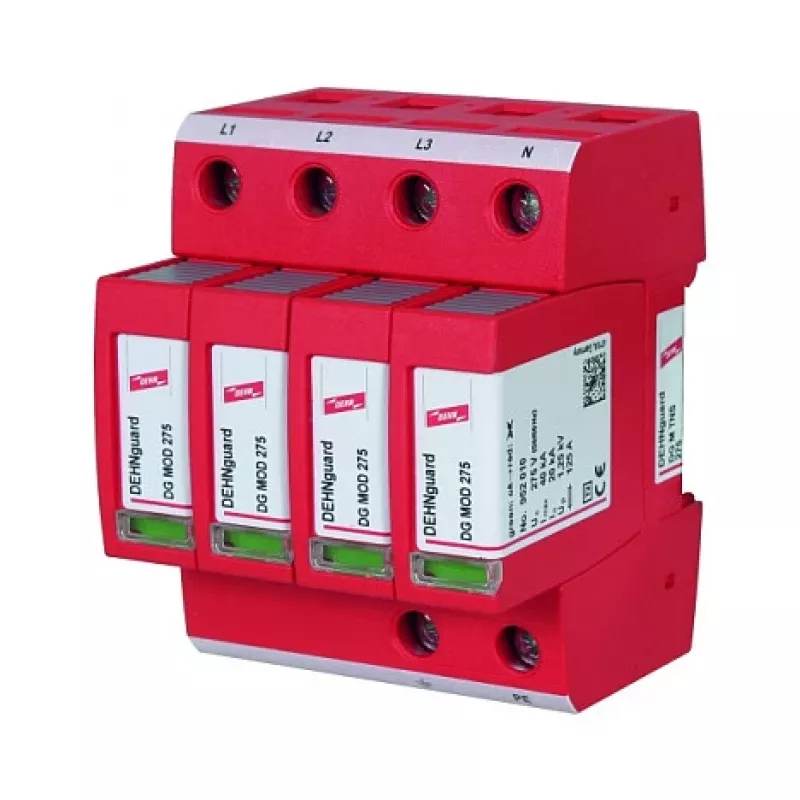

DEHNguard DG M TNS 275 Type 2 liigpingepiirik 3+1-pooluseline 230/400 V AC

Type 2 liigpingepiirik, mis on loodud TNS-toitesüsteemidele, pakkudes tugevat kaitset siirdepingete eest maksimaalse tühjendusvõimega 40 kA pooluse kohta. DEHNguard DG M TNS 275 ühendab kolm suure energiaga varistoriteed faasi ja nulljuhtme vaheliseks kaitseks ning spetsiaalse sädemepilu nulljuhtme ja maanduse vahel, tagades põhjaliku kaitse madalpingepaigaldistele.

Eelised

Integreeritud termiline lahklüliti tagab ohutu eraldamise ülekoormuse korral, samas kui visuaalne olekuindikaator (roheline/punane) võimaldab kohest seisundi jälgimist. Selle kompaktne 4-mooduliline DIN-liistu korpus lihtsustab paigaldamist jaotuskeskustes ning kõrge lühisetaluvus 50 kA tagab töökindluse isegi rasketes rikketingimustes.

Sobib kasutamiseks

• Kolmefaasilised + nulljuhtmega (TNS) madalpinge jaotussüsteemid
• Tundlike elektroonikaseadmete kaitse tööstus- ja ärirajatistes
• Paigaldamine toite sisendisse või alajaotuskilpidesse vastavalt IEC 61643-11
• Renoveerimis- ja uusehitusprojektid, mis nõuavad Type 2 liigpingekaitset

Peamised tehnilised andmed

• Süsteemi konfiguratsioon: TNS (3 faasi + nulljuhe + maandus)
• Nimipinge (U_n): 230 / 400 V AC
• Maksimaalne pidev tööpinge (U_c): 275 V AC
• Nimitühjendusvool (I_n) (8/20 µs): 20 kA pooluse kohta
• Maksimaalne tühjendusvool (I_max) (8/20 µs): 40 kA pooluse kohta
• Pingekaitse tase (U_p) I_n juures: ≤ 1.2 kV
• Reageerimisaeg (t_A): < 25 ns
• Lühisetaluvus (I_SCCR): 50 kA RMS
• Töötemperatuuri vahemik: -40 °C kuni +80 °C
• Kaitseaste: IP20
• Standarditele vastavus: IEC 61643-11 / EN 61643-11
• Maksimaalne juhi ristlõige: 35 mm² täisjuhe / 25 mm² keerdjuhe

Soovitused

Optimaalse kaitse tagamiseks paigaldage DEHNguard DG M TNS 275 võimalikult lähedale toite sisendile, hoides juhte lühikesed ja sirged. Ühendage ees olevate Type 1 liigpingepiirikutega pikseohtlikes piirkondades ja kooskõlastage allavoolu Type 3 seadmetega, et kaitsta terminaliseadmeid. Soovitatav on perioodiliselt kontrollida olekuindikaatorit, et tagada pidev töö.
