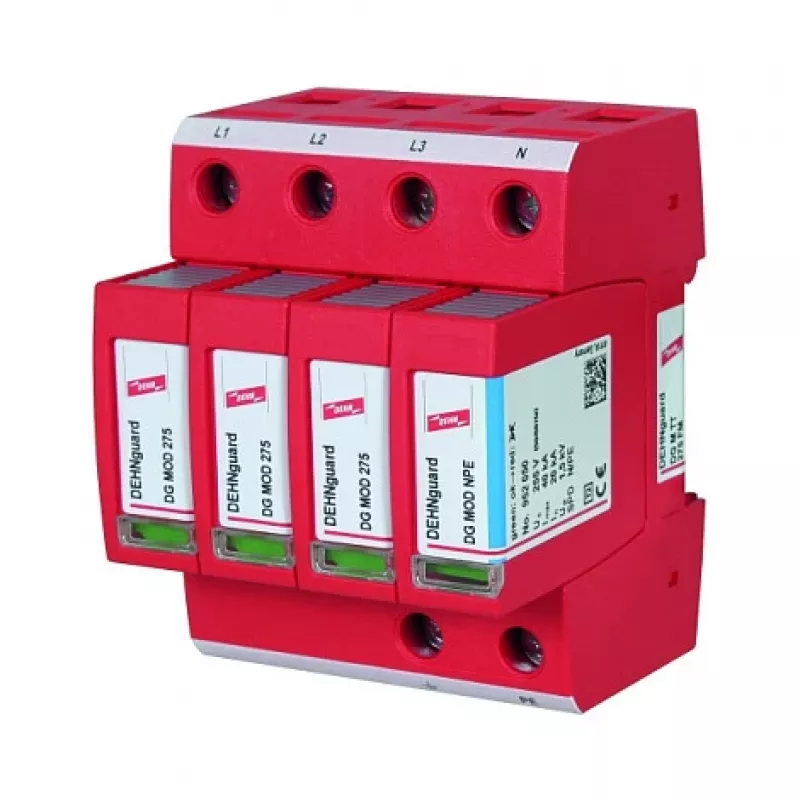

DEHN DG M TT 275 FM 230 - 400V Red Surge Arrester Modular (952315)

Elektripinged, mis tekivad välgulöögist või lülitustoimingutest, võivad hetkega hävitada tundliku seadme. DEHN DG M TT 275 FM modulaarne liigpingepiirik pakub usaldusväärset kaitset 230/400 V kolmefaasilistele süsteemidele, juhtides ohtlikud liigpinged ohutult maandusesse ja hoides teie paigaldise töökorras.

Kellele see on mõeldud

See Type 2 liigpingekaitse seade on ette nähtud kasutamiseks kaubanduslikes ja tööstuslikes elektripaigaldistes, eriti TN-C süsteemides. See sobib ideaalselt elektrikutele, kilbikokkupanijatele ja rajatiste halduritele, kes peavad kaitsma jaotuskeskusi, masinaid ja juhtimissüsteeme mööduvate liigpingete eest. Selle modulaarne disain ja selge rikkeindikaator muudavad selle sobivaks nii uutesse paigaldistesse kui ka olemasolevate uuendamiseks.

Peamised omadused

• Type 2 liigpingekaitse vastavalt IEC 61643-11 ja EN 61643-11.
• Suur tühjendusvõime: nimivool 20 kA (8/20 µs), maksimaalne 40 kA (8/20 µs).
• Madal kaitsetase ≤ 1,2 kV, kiire reageerimine < 25 ns.
• Visuaalne olekuindikaator: roheline = OK, punane = rike, kiireks kontrolliks.
• Integreeritud termiline lahklüliti ohutuks eluea lõpu käitumiseks.
• Kompaktne 3-pooluseline disain 35 mm DIN-liistule kinnitamiseks.
• Lai töötemperatuuri vahemik -40 °C kuni +80 °C.
• Vastupidav termoplastkorpus, UL 94 V-0 leegiaeglusti.

Tehnilised andmed

• Süsteemi konfiguratsioon: TN-C
• Nimipinge: 230 / 400 V AC (50/60 Hz)
• Maksimaalne pidev tööpinge (Uc): 275 V AC
• Nimitühjendusvool (In) (8/20 µs): 20 kA
• Maksimaalne tühjendusvool (Imax) (8/20 µs): 40 kA
• Kaitsetase (Up): ≤ 1,2 kV
• Reageerimisaeg (tA): < 25 ns
• Pooluste arv: 3
• Kinnitus: 35 mm DIN-liist
• Kaitsetase: IP20
• Ühendus: kruviklemmid, max 35 mm² täisjuhe / 25 mm² keerdjuhe
• Standardid: IEC 61643-11, EN 61643-11

Näpunäited

Paigaldage liigpingepiirik võimalikult jaotuskeskuse toite sisenemiskoha lähedale, et minimeerida kaitsmata juhtmete pikkust. Kontrollige visuaalset indikaatorit regulaarselt; kui see näitab punast, vahetage moodul kohe välja, et kaitse säiliks. TN-C süsteemide puhul veenduge kombineeritud PEN-juhi õiges ühenduses. Järgige alati kohalikke elektripaigalduse eeskirju ja tootja juhiseid.
