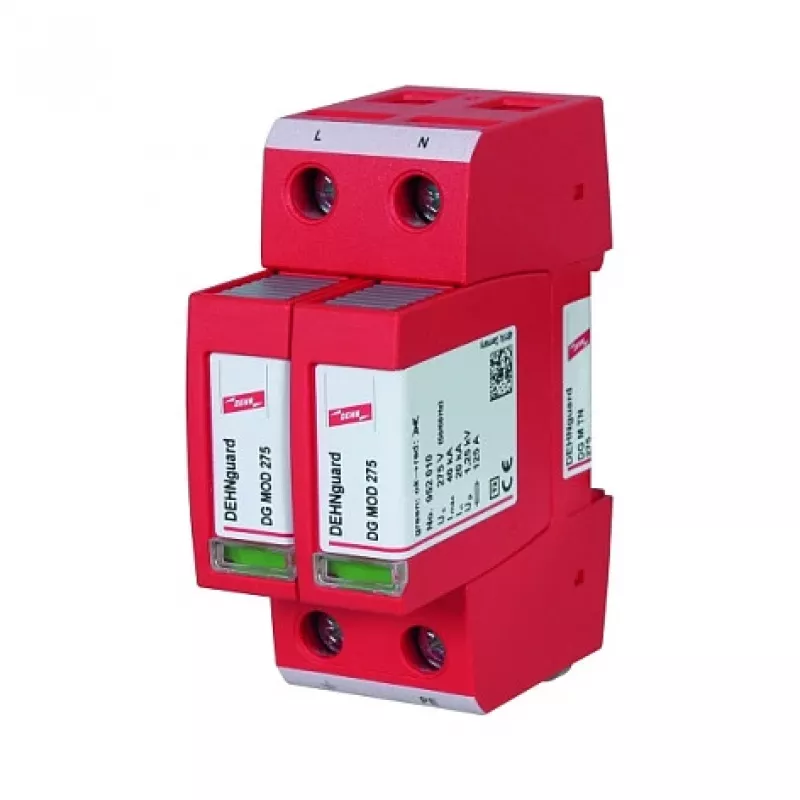

DEHN + SOEHNE DEHNguard M TN275 Surge Arrester, Type 2, 275V, 20kA, DIN Rail, Red (952200)

Kui välk lööb või elektrivõrk kõigub, võivad tundlikud elektroonikaseadmed kaubandus- ja tööstuspaigaldistes hetkega kahjustuda. DEHN + SOEHNE DEHNguard M TN275 liigpingepiirik on Type 2 liigpingekaitse seade, mis on loodud kaitsma teie elektrisüsteeme mööduvate liigpingete eest. See piirab ohtlikud pingepiigid ohutule tasemele, tagades, et teie kallid seadmed – nagu juhtimissüsteemid, HVAC-seadmed või andmevõrgud – püsivad töökorras ka karmides tingimustes.

Peamised tehnilised andmed

• Type 2 liigpingekaitse seade (SPD) vastavalt IEC 61643-11 / EN 61643-11
• Nimipinge (U_N): 230/400 V AC
• Maksimaalne pidev tööpinge (U_C): 275 V AC
• Nimitühjendusvool (I_n): 20 kA (8/20 µs)
• Maksimaalne tühjendusvool (I_max): 40 kA (8/20 µs)
• Pingekaitse tase (U_p): ≤ 1.3 kV
• Reageerimisaeg (t_A): < 25 ns
• Lühisekindlus (I_SCCR): 50 kA_rms
• Pooluste arv: 3+1 (4 mooduli laiust)
• Võrgusüsteemid: TN-S, TT
• Paigaldus: 35 mm DIN-latt (EN 60715)
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -40 °C kuni +80 °C
• Olekunäidik: visuaalne (roheline/punane) iga pooluse jaoks
• Maksimaalne kaitse: 125 A gG
• Korpuse materjal: termoplast, UL 94 V-0
• Värv: punane (vastavalt DEHNguard M seeriale)
• Tootekood: 952200

Miks seda valida

DEHNguard M TN275 on projekteerinud DEHN, ülemaailmne liider välgu- ja liigpingekaitse valdkonnas. Selle suur tühjendusvõime ja robustne disain muudavad selle usaldusväärseks esimeseks kaitseliiniks alajaotustele ja olulistele koormustele. Selge visuaalne olekunäidik võimaldab lihtsat kontrolli, samas kui pistikmoodulid (kui rakendatavad) võimaldavad kiiret vahetust ilma ümberühendamiseta. Maksimaalse kaitsega 125 A gG integreerub see paindlikult olemasolevatesse paigaldistesse.

Ideaalne kasutus

• Pea- ja alajaotuskilbid ärihoonetes
• Tööstuslikud juhtimiskapid ja automaatikasüsteemid
• Telekommunikatsiooni- ja andmekeskuste toitejaotus
• Päikese- ja tuuleenergiapaigaldised (TN-S/TT süsteemid)
• Keskkonnad, kus tundlik elektroonika vajab usaldusväärset liigpingekaitset

Hea teada

Õige paigaldus nõuab kvalifitseeritud elektrikut ja peab vastama kohaldatavatele riiklikele standarditele (nt VDE 0100-534). See liigpingepiirik on mõeldud püsivaks ühendamiseks ja tuleb paigaldada võimalikult lähedale kaitstavale seadmele. Seade on hooldusvaba, kuid soovitatav on perioodiliselt kontrollida olekunäidikut. Kui ilmub punane indikaator, tuleb kaitseplokk vahetada.
