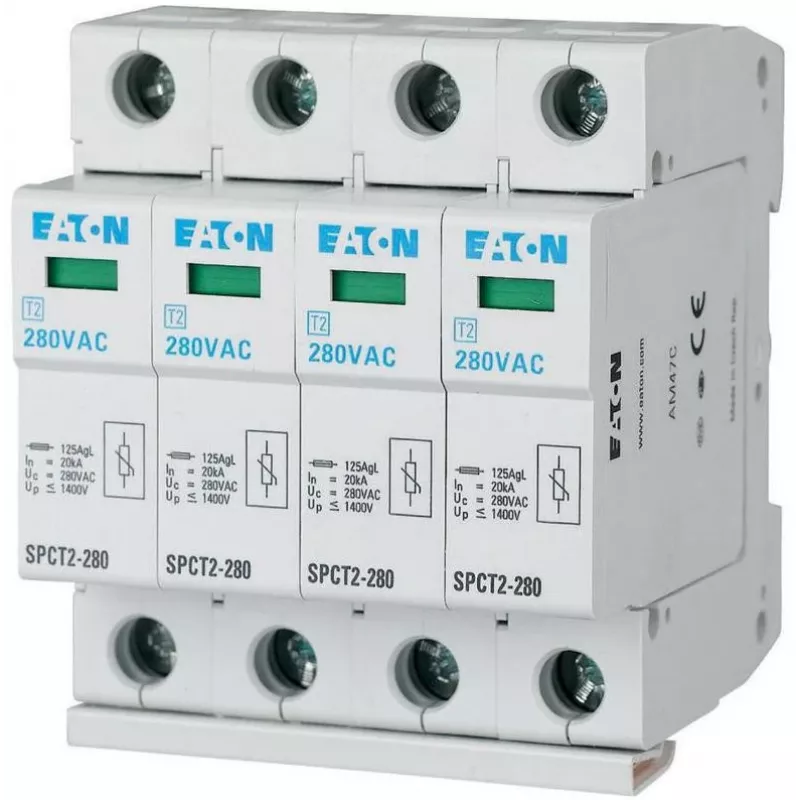

EATON SPCT2-280/4 Type 2 Liigpingekaitse 4-pooluseline 20/40kA 1.4kV

EATON SPCT2-280/4 on suure jõudlusega Type 2 liigpingekaitse (SPD), mis on ette nähtud kaitsmaks mööduvate ülepingete eest madalpinge jaotussüsteemides. 4 pooluse ja maksimaalse tühjendusvooluga 40 kA tagab see usaldusväärse kaitse tundlikele seadmetele elamu-, äri- ja tööstuspaigaldistes. Ühilduv TN-S, TN-C-S ja TT maandussüsteemidega, sobib see SPD peamistesse või alamjaotuskilpidesse.

Eelised

Vastupidav metalloksiidvaristori (MOV) tehnoloogia tagab kiire reageerimisaja (<25 ns) ja suure liigpinge talitlusvõime. Visuaalne olekuindikaator (roheline/punane) võimaldab hõlpsalt jälgida kaitse olekut. Kompaktne 4-mooduli laius säästab ruumi DIN-riiulil. Suur lühisetalitlusvõime (50 kA) tagab ohutuse rikke tingimustes.

Sobib kasutamiseks

• Peajaotuskilbid hoonetes
• Alamjaotuskilbid tundlikele elektroonikaseadmetele
• Tööstuslikud juhtpaneelid
• Telekommunikatsiooni- ja andmekeskused
• Taastuvenergiasüsteemid

Peamised tehnilised andmed

• Tüüp: Type 2 SPD
• Pooluste arv: 4
• Maksimaalne pidev tööpinge (Uc): 280 V AC
• Nimilahendusvool (In): 20 kA (8/20 µs)
• Maksimaalne lahendusvool (Imax): 40 kA (8/20 µs)
• Pingekaitse tase (Up): ≤ 1.4 kV
• Maandussüsteemid: TN-S, TN-C-S, TT
• Paigaldus: DIN-riiul
• Mooduli laius: 4 TE
• Oleku indikaator: Visuaalne (roheline/punane)
• Lühisetalitlusvõime (Isccr): 50 kA
• Reageerimisaeg: <25 ns
• Töötemperatuur: -40 kuni +80 °C
• Kaitseaste: IP20
• Standardid: IEC/EN 61643-11

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peajaotuskilpi ja tagage nõuetekohane koordineerimine allavoolu asuvate Type 3 kaitsmetega. Kontrollige regulaarselt olekuindikaatorit, et veenduda töövalmiduses.
