Antenn Kathrein EAX 24/G

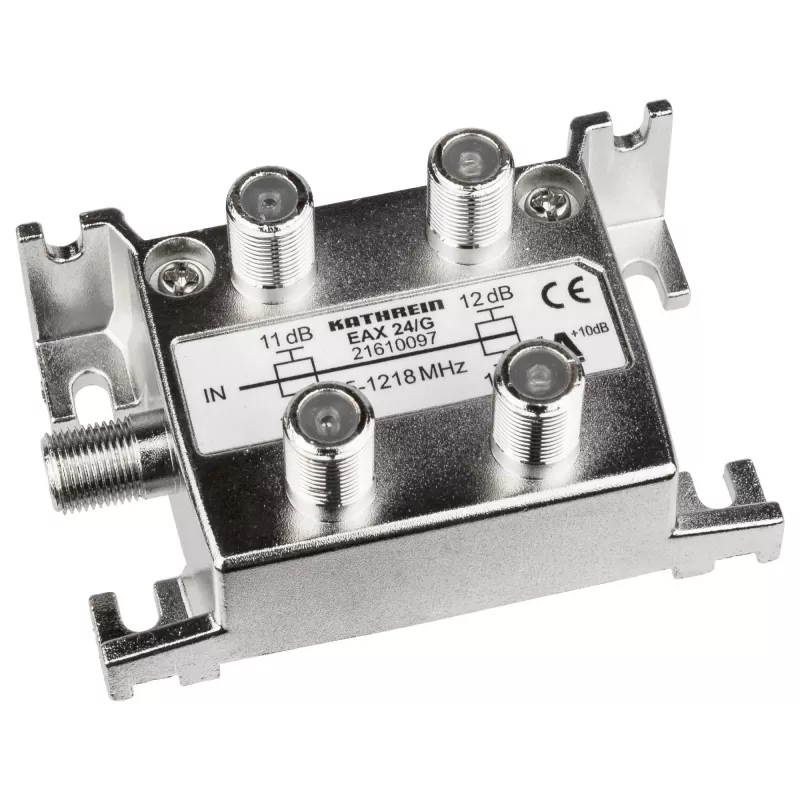

Kathrein EAX 24/G on 4-suunaline F-pistikuga jaotur, mis on mõeldud raadiosageduslike signaalide jaotamiseks sagedusalas 5–1218 MHz. Selle impedants on 75 Ω, pistikuteks on F-tüüpi konnektorid ning sisenditel ja väljunditel on eralduskondensaatorid. Seade on valmistatud alumiiniumist ja sellel on kompaktsed mõõtmed (74 mm × 44 mm × 36 mm), mis muudab selle sobivaks seinale või raamile paigaldamiseks piiratud ruumis. Varjestusklass A tagab tõhusa kaitse väliste häirete eest.

Eelised

EAX 24/G pakub nelja väljundit kalibreeritud jaoturikaoga (11,0 / 12,0 dB) ja F-pistikuid usaldusväärsete, madala peegeldusega ühenduste jaoks. Eralduskondensaatorid sisenditel ja väljunditel hoiavad ära alalisvoolu ja maandusaasad ühendatud seadmete vahel. Alumiiniumkorpus tagab mehaanilise tugevuse ja korrosioonikindluse, samas kui varjestusklassi A reiting pakub kõrget elektromagnetilist varjestust.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage EAX 24/G sobivasse korpusesse või tasasele pinnale, kasutades selleks ettenähtud kruvisid või klambreid. Ühendage sisenev koaksiaalsöötur F-tüüpi sisendisse ja kinnitage vastuvõtja või jaotuse koaksiaalkaablid nelja F-tüüpi väljundisse. Veenduge pistikute õiges suunas ja pingutage kinnitused, et tagada kindel raadiosageduslik kontakt. Kuna sisenditel ja väljunditel on eralduskondensaatorid, tagab seade vajaduse korral alalisvoolu blokeerimise; enne ühendamist kontrollige süsteemi maandust ja teiste seadmete toitepääsunõudeid.

Soovitused

Kasutage jaoturit selle ettenähtud sagedusvahemikus ja takistusel (5–1218 MHz, 75 Ω). Vältige pikaajalist niiskuse või söövitava keskkonnaga kokkupuudet, hoolimata alumiiniumkorpusest; paigaldage ventileeritavatesse ja kuivadesse kohtadesse ning veenduge, et pistikud oleksid ilmastikukindlalt suletud, kui kasutate välitingimustes. Kontrollige jaoturi kadude väärtusi ühenduse eelarve planeerimisel, et säilitada jaotusvõrgus piisavad signaalitasemed.
