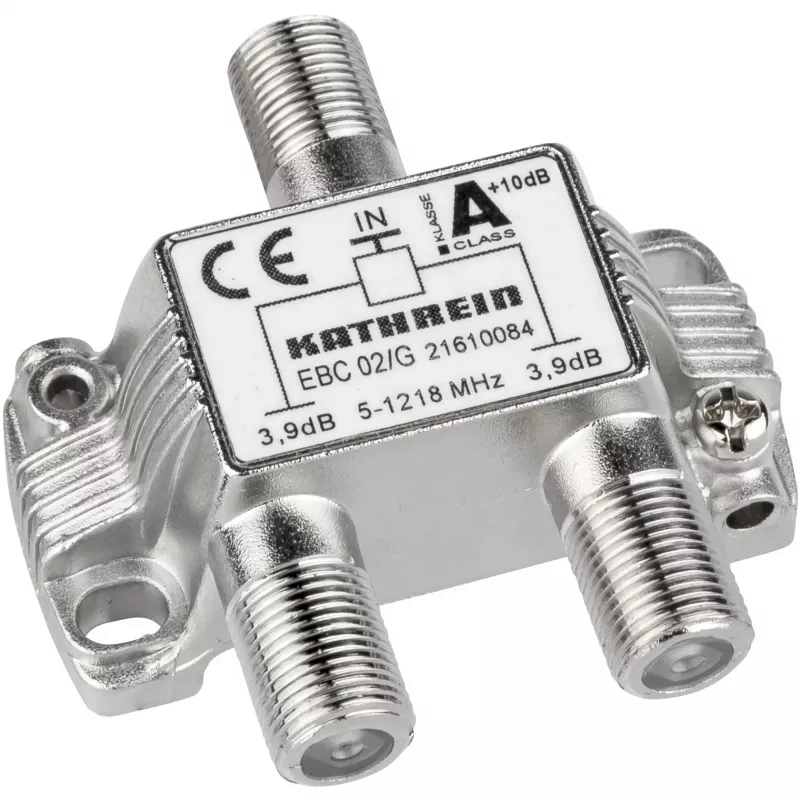

Kaablijagaja Kathrein EBC 02/G

Kathrein EBC 02/G on kahe väljundiga kaablijagaja F-pistikute abil, mis on loodud raadiosageduslike signaalide jaotamiseks sagedusalas 5–1218 MHz. Selle impedants on 75 Ω ja mõõtmed kompaktsed (52 × 50 × 25 mm), pakkudes usaldusväärset ja ruumisäästlikku lahendust kaabelpaigaldistele, mis nõuavad signaali jagamist 3,9 dB sisestuskadudega ja galvaanilist isoleerimist sisendites ning väljundites.

Eelised

EBC 02/G pakub varjestusklassi A vastavalt standardile CENELEC EN 50083-2 ning kasutab isoleerivaid kondensaatoreid nii sisendites kui ka väljundites, et vältida alalisvoolu ülekannet portide vahel. Selle F-tüüpi pistikud ja väike jalajälg muudavad selle sobivaks paigaldamiseks kitsastesse korpustesse, säilitades samal ajal ühtlase raadiosagedusliku jõudluse määratud sagedusalas.

Sobib

Peamised tehnilised andmed

Kasutamine

Ühendage sissetulev koaksiaalkaabel jagaja sisendisse F-pistiku abil ja kinnitage kaks väljundkaablit jagaja väljunditesse. Veenduge, et kõik ühendused on korralikult pingutatud, et säilitada varjestus ja minimeerida signaalikadu. Paigaldage jagaja kuiva, ventileeritavasse kohta ja vältige selle asetamist tugevate elektriliste häireallikate lähedusse.

Soovitused

Parimate tulemuste saavutamiseks kasutage kvaliteetseid koaksiaalkaableid ja korralikult paigaldatud F-pistikuid; kui kasutatakse pikki kaablilõike või täiendavaid jagajaid, kontrollige signaalitasemeid ja vajadusel kasutage võimendust, et kompenseerida sisestuskadusid.
