Jaotur Televes AZ817D 8-suunaline, 5–1218 MHz, 17 dB sisestuskadu

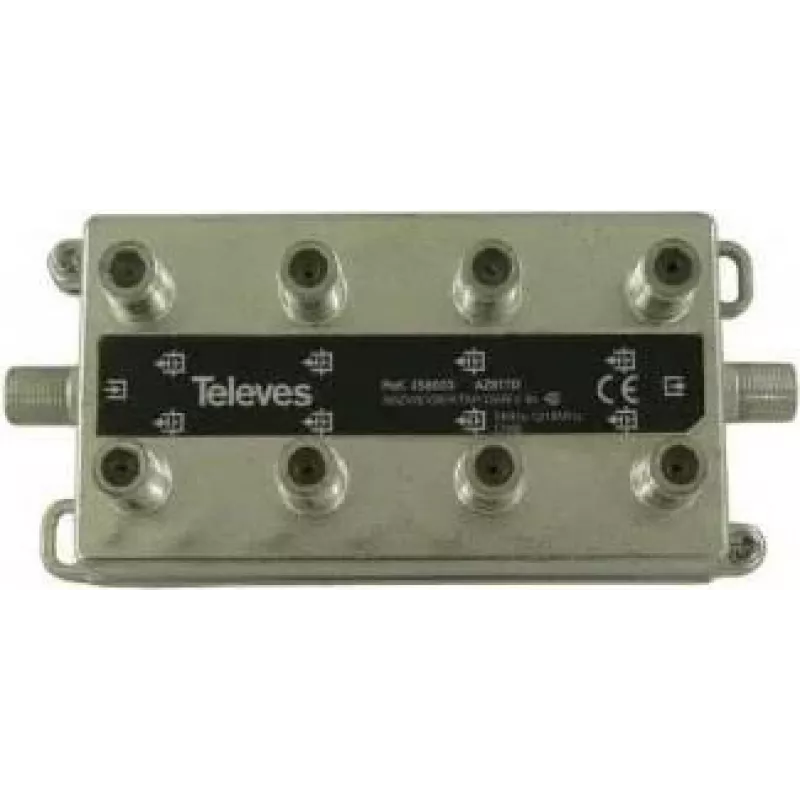

Televes AZ817D 8-suunaline jaotur jaotab ühe raadiosagedusliku sisendi kaheksaks väljundiks laias sagedusvahemikus 5–1218 MHz. Seade on mõeldud stabiilseks signaalijaotuseks ühis- ja äripaigaldistes, kus on nõutav etteaimatav sumbuvus ja ühtlane ribalaius. Määratud sisestuskaoga 17 dB toetab see koaksiaaljaotur maapealsete ja satelliitsignaalide teekondi ning sobib kasutamiseks mitme korteriga elamutes, kortermajades või professionaalsetes peakomplektides.

Eelised

Jaotur pakub ühtlast jaotust kaheksa pordi vahel kindlaksmääratud sisestuskao väärtusega, mis lihtsustab lingi eelarve arvutusi ja süsteemi planeerimist. Selle lai 5–1218 MHz läbipääsuriba hõlmab VHF-, UHF- ja paljusid satelliit-IF-signaale, võimaldades ühel seadmel teenindada segasignaaliga paigaldisi. Kompaktne koaksiaalkonstruktsioon võimaldab lihtsat integreerimist jaotusrestidesse või seinale paigaldatavatesse korpustesse, säilitades ühtlased elektrilised omadused portide vahel.

Sobib

• Kortermaja televisioonijaotusele
• Väikese ja keskmise suurusega ärilisele raadiosagedusjaotusele
• Peakomplekti või jaotusvõimendi sisendjaotusele
• Mitme vastuvõtjaga paigaldistele, mis nõuavad identseid toitesignaale

Peamised tehnilised andmed

• Väljundite arv: 8
• Sagedusvahemik: 5–1218 MHz
• Sisestuskadu (tüüpiline): 17 dB
• Pistikupesa tüüp: koaksiaalne F-tüüpi ühilduv (feminiinne)
• Impedants: 75 oomi

Kasutamine

Paigaldage jaotur sissetuleva toite või jaotusvõimendi lähedale, et minimeerida toitekaod. Ühendage peamine koaksiaaltoide jaoturi sisendisse ja kinnitage kaheksa väljundkaablit vastuvõtjate või järgnevate võimendite külge, tagades, et kõik pistikud on korralikult pingutatud, et säilitada varjestus ja impedants. Kontrollige signaalitasemeid esinduslikes lõpp-punktides ja vajadusel kompenseerige 17 dB sisestuskadu sobiva võimenduse või summutitega jaotusahelas. Kasutage välistingimustes olevate otsakute jaoks ilmastikukindlust meetmeid ja järgige kohalikke elektripaigaldusnõudeid.

Soovitused

Töökindla jõudluse tagamiseks hoidke kaabli pikkused võimalikult lühikesed ja kasutage kvaliteetset 75-oomist koaksiaalkaablit ja pistikuid. Signaalide jaotamisel paljudele lõpp-punktidele arvestage määratud sisestuskaoga ja lisage jaotusvõimendeid või liinivõimendeid, kui signaalitase langeks muidu alla vastuvõtja läve. Vältige tarbetute passiivsete jaoturite jadaühendamist ja tagage paigaldises nõuetekohane maandus ja piksekaitse.
