ACT Patchpanel CAT5E varjestatud 24 pordiga kaanega

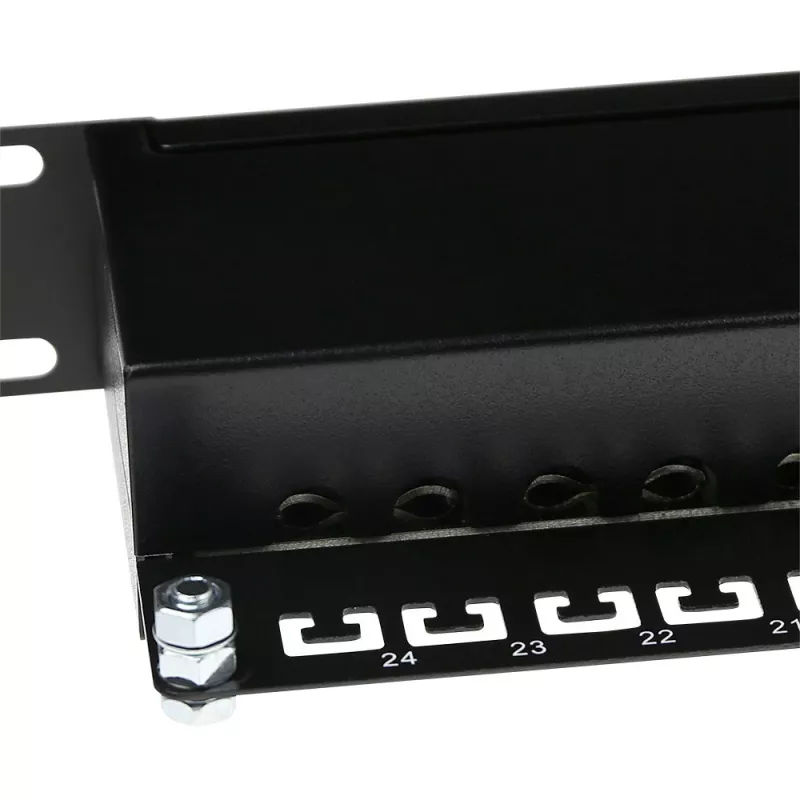

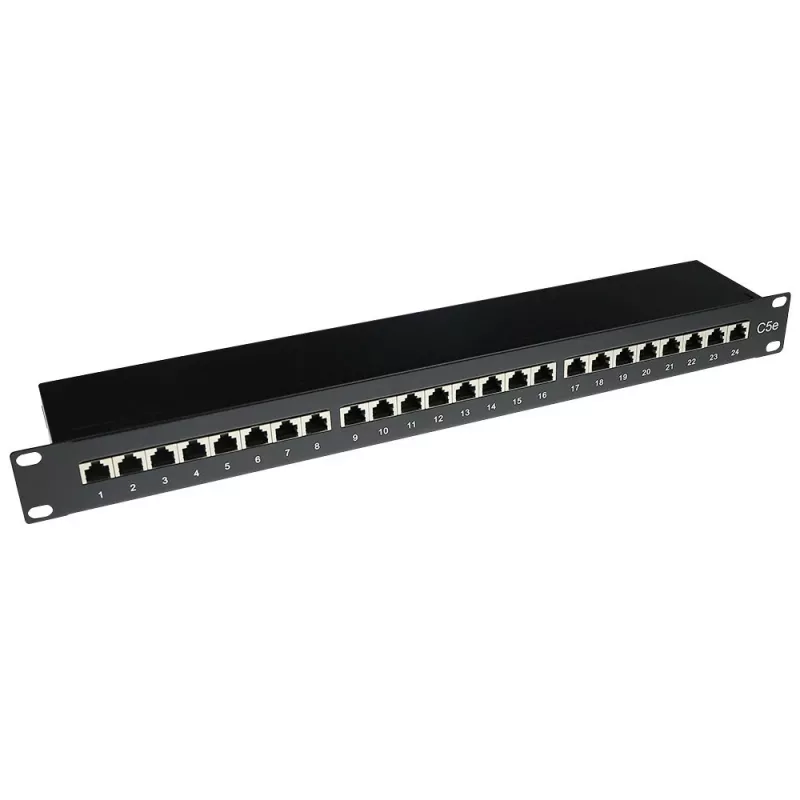

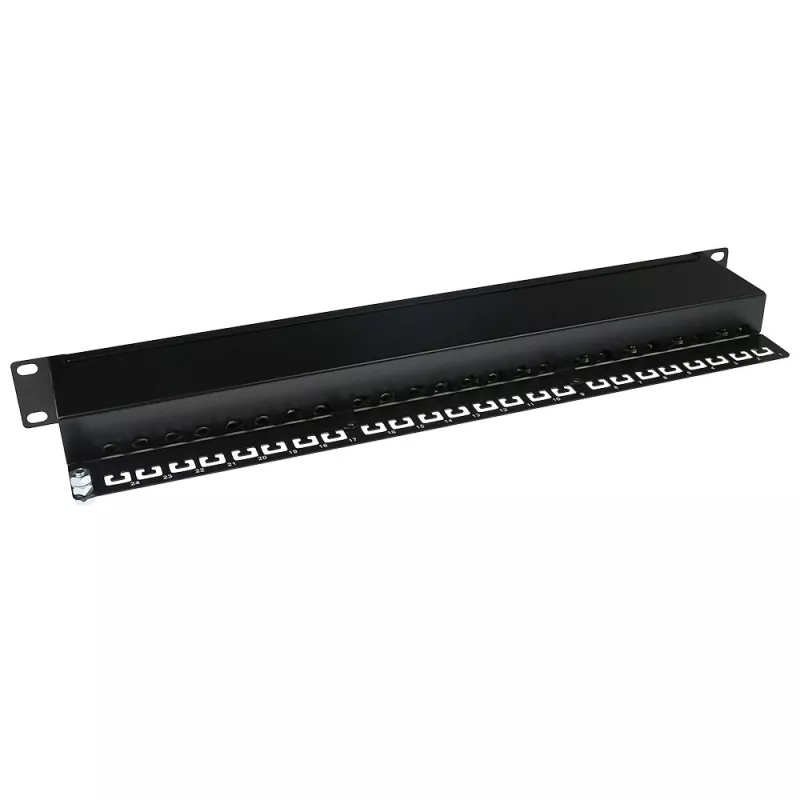

ACT Patchpanel CAT5E varjestatud 24 pordiga (mudel PP1002) on 1U rack-kinnitusega paneel, mis on mõeldud vasest Ethernet-ühenduste korraldamiseks ja haldamiseks struktureeritud kaabeldussüsteemides. Valmistatud SECC-terasest musta viimistlusega, pakub see 24 varjestatud Cat5e porti kullatud kontaktidega ja ühildub AWG 22–26 kaablisuurustega. Selle mõõtmed on 482,6 mm (laius) × 44 mm (kõrgus) × 109 mm (sügavus) ning see sisaldab eemaldatavat kaant kaitseks ja korrektseks kaablite juhtimiseks.

Eelised

Varjestatud disain vähendab elektromagnetilisi häireid potentsiaalsete müraallikatega keskkondades, samal ajal kui kullatud kontaktid parandavad korrosioonikindlust ja signaali töökindlust. 1U vormitegur ja standardne 482,6 mm laius muudavad selle sobivaks tüüpilistele serveri- ja võrguriiulitele. SECC-konstruktsioon tagab mehaanilise tugevuse ja vastupidavuse püsipaigaldiste jaoks.

Sobib

• Väikeste ja keskmiste ettevõtete võrgujätkamiseks
• Serveriruumidesse ja sidekappidesse
• Kontori LAN struktureeritud kaabelduseks
• Keskkondadesse, mis vajavad varjestatud Cat5e ühendusi

Peamised spetsifikatsioonid

• Bränd: ACT
• Mudel: PP1002
• Kategooria: Patchpanel
• Porte: 24 varjestatud Cat5e
• Kontaktid: kullatud
• Kaabliühilduvus: AWG 22–26
• Materjal: SECC-teras
• Värv: Must
• Paigaldus: 1U rack-kinnitus (482,6 mm laius)
• Mõõtmed (L×K×S): 482,6 × 44 × 109 mm

Kasutamine

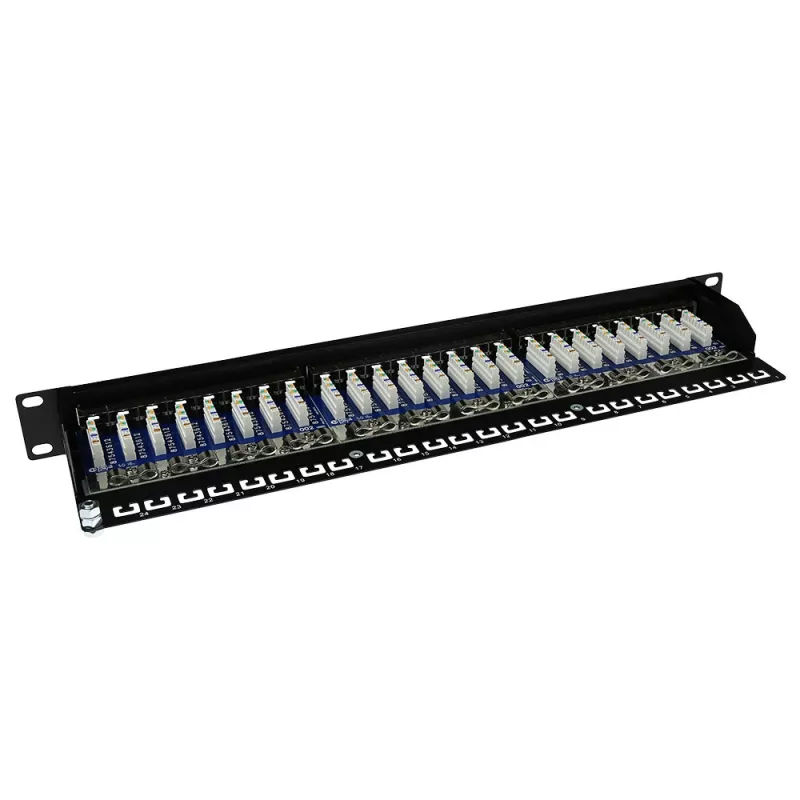

Paigaldage patchpanel standardsesse 19-tollisesse riiulisse, kasutades sobivaid kruvisid ja puurimutreid 1U positsiooni jaoks. Termineerige iga sissetulev Cat5e kaabel vastava tagumise IDC- või RJ45-mooduliga, järgides paneeli märgistust ja T568A/T568B juhtmestiku standardit. Pärast termineerimist suunake ja kinnitage kaablid kaane ja mis tahes täiendavate kaablihaldustarvikute abil, et säilitada selge õhuvool ja organiseeritud kaabeldus.

Soovitused

Kontrollige kaablite termineeringuid alati kaablitesteriga pärast paigaldamist ning kasutage varjestatud Etherneti kaableid ja nõuetekohast maandust, et tagada paneeli varjestuse efektiivsus.
