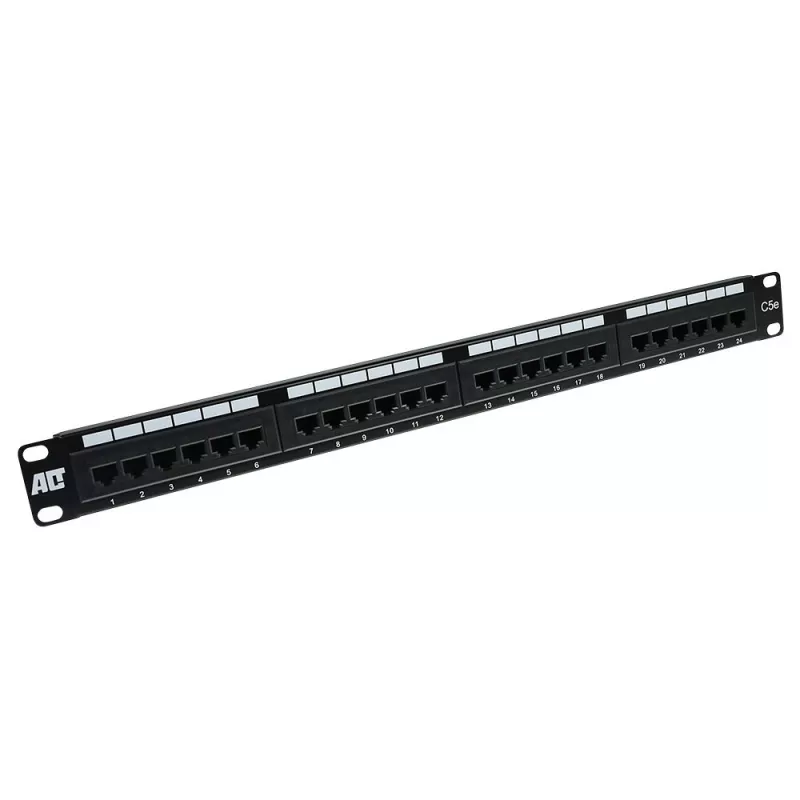

Patch Panel 24 pordiga varjestamata CAT5E ACT PP1001

ACT patch paneel 24 pordiga varjestamata CAT5E (mudel PP1001) on 24-pordiline RJ-45 patch paneel mustas värvitoonis, mis on mõeldud Etherneti otsastuste korrastamiseks ja tsentraliseerimiseks väikekontorite ja koduvõrkude jaoks. Varjestamata CAT5E disain toetab standardseid keerdpaarpaigaldusi ning pakub korralikku, raamile paigaldatavat lahendust kaabelduse haldamiseks.

Eelised

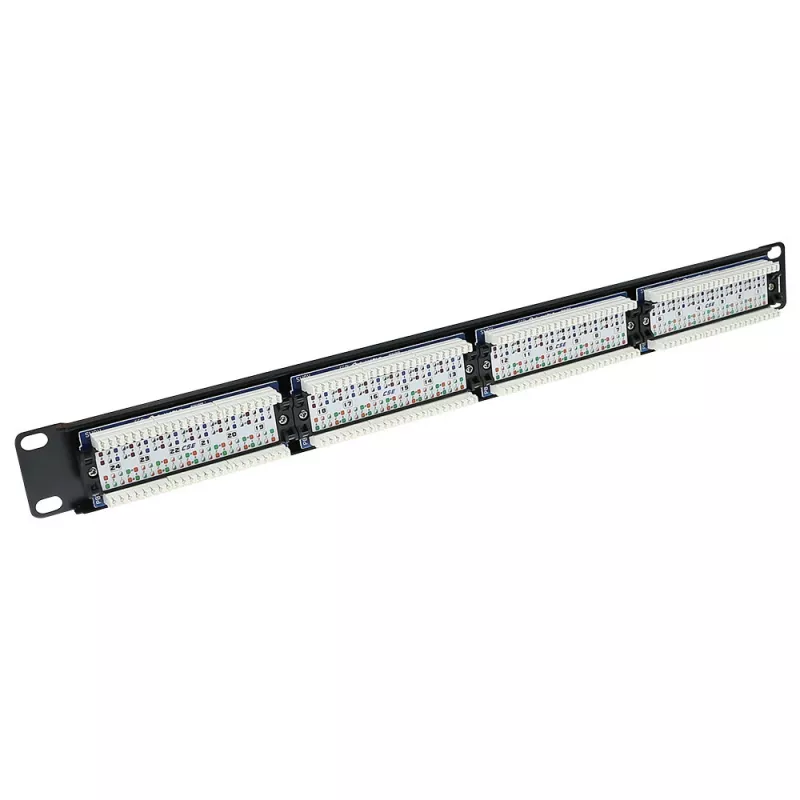

See patch paneel pakub 24 RJ-45 porti lihtsaks pordi kaardistamiseks ja võrgu laiendamiseks. See ühildub IDC 110 ja Krone tööriistadega kiireks ja usaldusväärseks pressliitega otsastamiseks. Värvikoodiga universaalsed sildid toetavad nii T568A kui T568B ühendusskeeme, lihtsustades kaabeldust ja vähendades paigaldusvigu.

Sobib

• Väikekontorite ja koduvõrgu raamipõhistesse paigaldustesse
• Struktureeritud kaabelduse paigaldustesse, mis kasutavad varjestamata CAT5E kaabeldust
• Võrgu ühendamiseks ja portide koondamiseks telekommunikatsioonikappides

Peamised tehnilised andmed

• Bränd: ACT
• Mudel: PP1001
• Portide arv: 24
• Pistiku tüüp: RJ-45 (IDC pressliide tagaküljel)
• Kategooria: Varjestamata CAT5E
• Toote värv: Must
• Ühilduvus: IDC ühildub 110 ja Krone tööriistaga; sildid T568A ja T568B jaoks

Kasutusjuhend

Paigaldage paneel standardsesse 19-tollisesse raami või kappi. Juhtige võrgukaablid tagumiste IDC otsastusplokkide juurde ja otsastage iga juht, kasutades sobivat 110 või Krone pressliite tööriista vastavalt valitud ühendusskeemile (T568A või T568B). Pärast otsastamist ühendage patch-kaablid esipaneeli RJ-45 portidesse, et ühendada seadmed võrgukommutaatori või ruuteriga.

Soovitused

Kasutage sobivaid kaablihaldustarvikuid (sildid, sidemed ja takjapaelad), et säilitada painutamisraadiused ja vältida pinget otsastustel; kontrollige otsastusi pärast paigaldamist kaablitesteriga, et tagada korrektne ühendus ja jõudlus.
