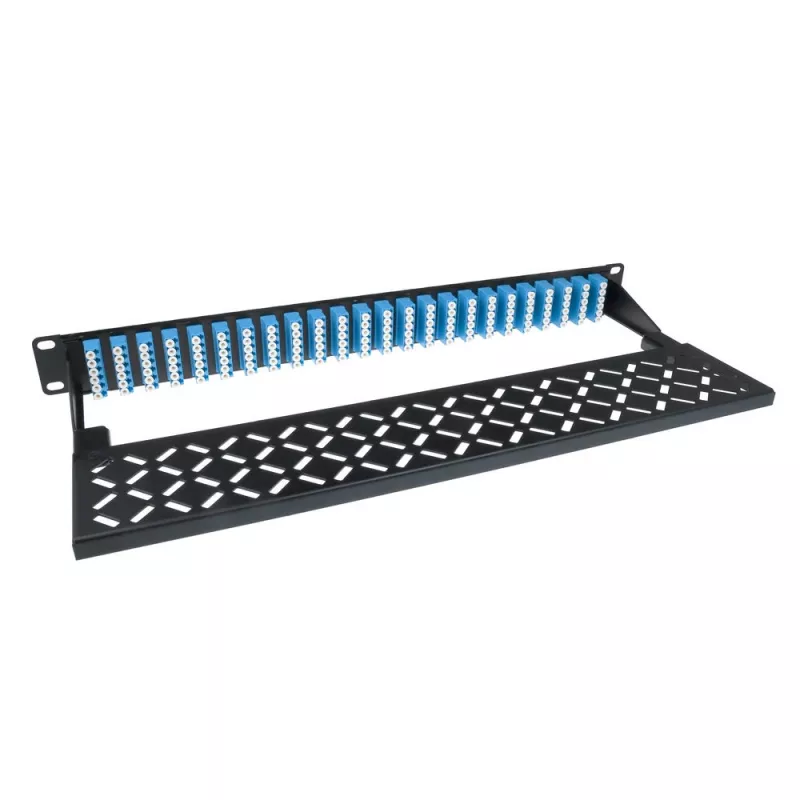

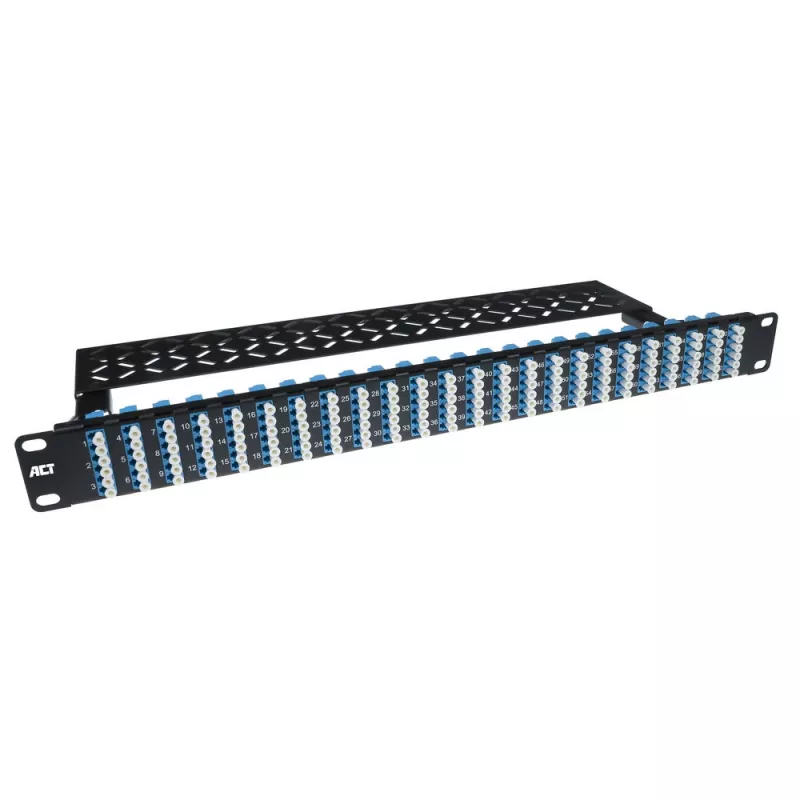

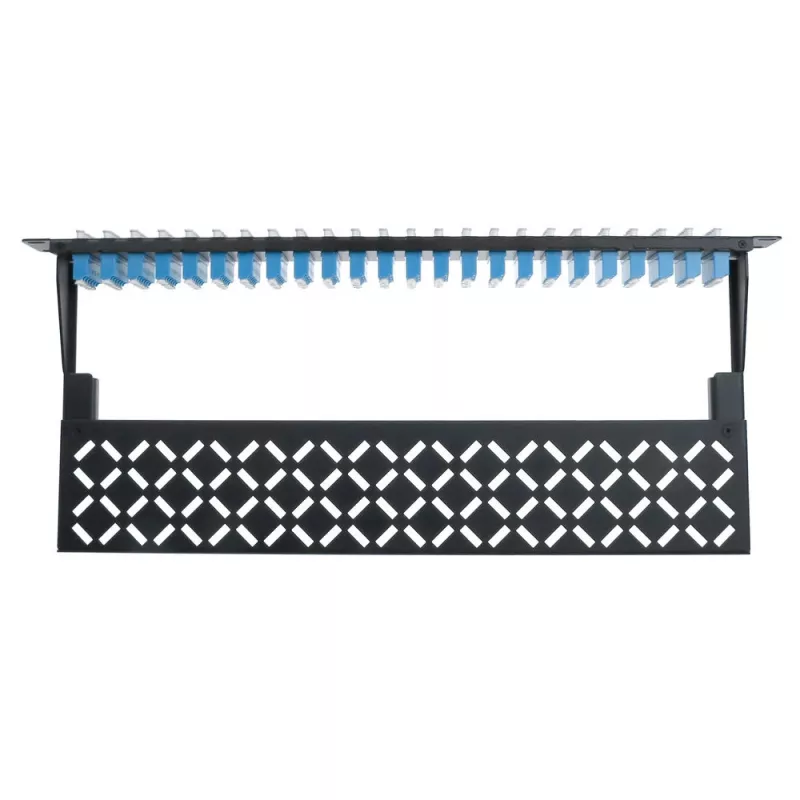

Kõrge tihedusega kiudpaneel ACT FA2101 96 ühendust 192 kiudu LC singlemode OS2

ACT kiudpaneel FA2101 on suure tihedusega kiudoptiline jaotuspaneel, mis on mõeldud kompaktsetesse raamipaigaldistesse. See pakub 96 esikülje ühendust ja toetab kuni 192 kiudu LC singlemode OS2 duplekspistikutega, tagades organiseeritud kiuhalduse 1U metallkorpuses. Paneel on mõeldud kasutamiseks andmekeskustes, telekommunikatsiooniruumides ja ettevõtte võrgukappides, kus on vaja ruumitõhusust ja usaldusväärset kiudoptilist ühenduvust.

Eelised

See paneel pakub kompaktset 1U jalajälge, mis maksimeerib raamiruumi, mahutades samal ajal suure hulga kiudühendusi. Vastupidavast metallist konstruktsioon tagab mehaanilise kaitse ja pikaajalise stabiilsuse kiudoptiliste adapterite ja patch-juhtmete jaoks. LC singlemode OS2 ühenduvuse kasutamine tagab väikese kao optilise jõudluse, mis sobib pika maa edastuseks. Esijuurdepääsuga disain ja selgelt paigutatud adapteripositsioonid toetavad lihtsat kaablimarsruutimist ja hõlbustavad hooldust.

Sobib kasutamiseks

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage kiudpaneel standardsesse 19-tollisesse raami, kasutades kaasasolevaid kinnituspunkte 1U eraldatud ruumis. Paigaldage LC dupleksadapterid ja ühendage kiudoptilised patch-juhtmed esikülje portidesse, tagades LC-pistikute korrektse joondumise ja kindla ühenduse. Juhtige sissetulevad magistraalkiud paneeli tagaküljele ja splaissige või valmistage ette sabakiud vastavalt vajadusele, et lõpetada need LC-adapterites. Märgistage pordid tuvastamiseks ja dokumenteerige pordikaardistus tulevaseks hoolduseks.

Soovitused

Kasutage sobivaid painderaadiuse kaitsmeid ja kaablisidemeid, et vältida kiududele liigset pinget. Säilitage puhas keskkond LC-pistikute ühendamisel või lahtiühendamisel, et vältida saastumist. Pikaajaliste paigaldiste puhul kontrollige perioodiliselt adapteri joondumist ja patch-juhtme seisukorda, et tagada järjepidev optiline jõudlus.
