Fiiberpaneel ACT FA2044 24 porti laadimata

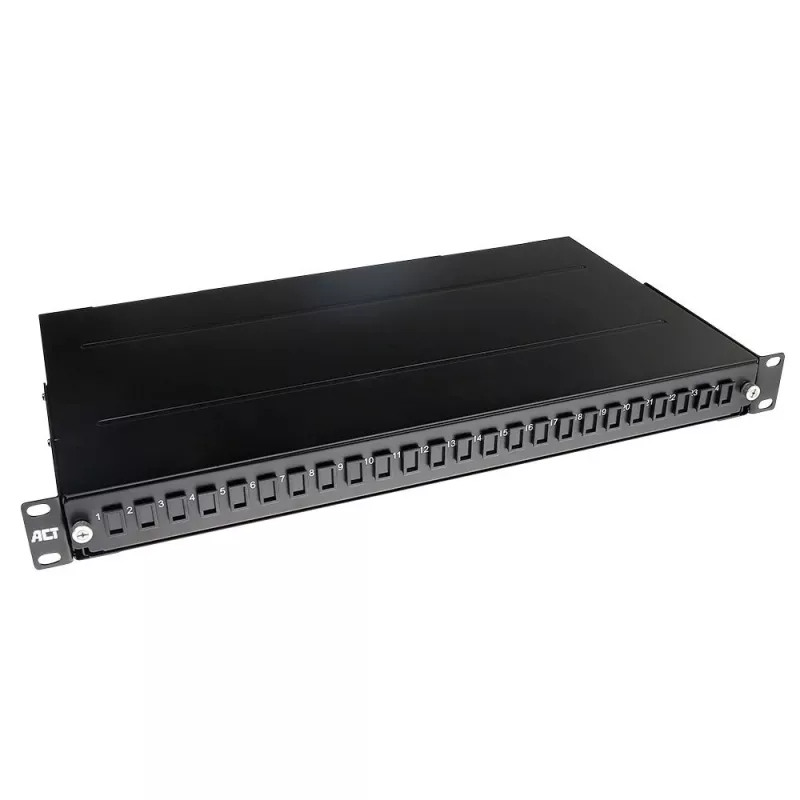

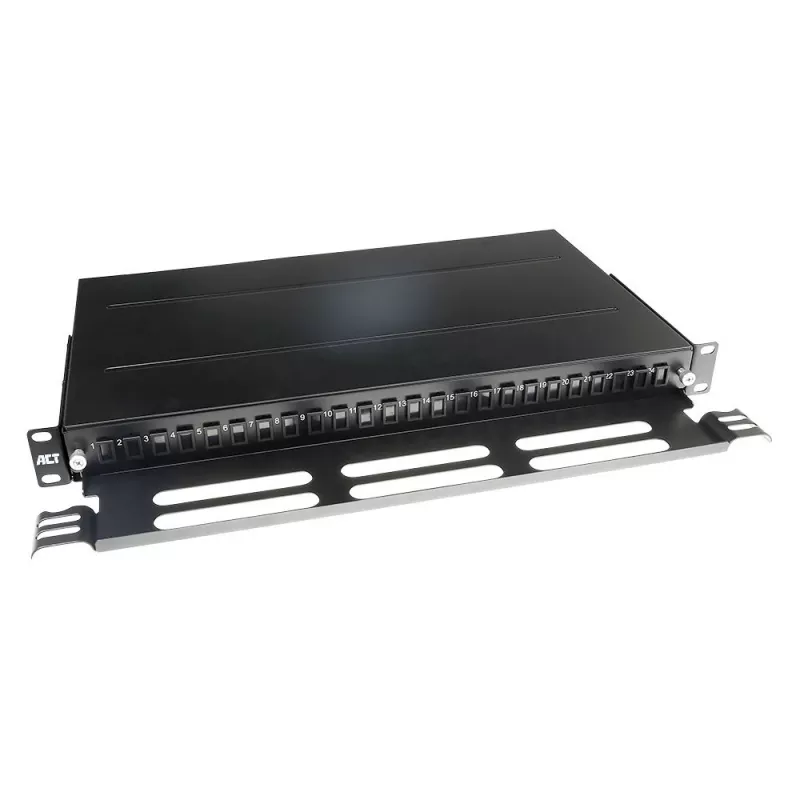

ACT fiiberpaneel FA2044 on 1U riiulisse paigaldatav laadimata fiiberpaneel, mis on kavandatud kuni 24 fiiberühenduse korraldamiseks ja haldamiseks. See on valmistatud vastupidavast SPCC materjalist, musta viimistlusega ja mõõtmetega 482,6 mm (L) × 43,6 mm (K) × 265,5 mm (S). See toetab LC-pistikmooduleid ja vastuvõetavate vahetatavate pimeplaatidega erinevate pistikutüüpide paigaldamist.

Eelised

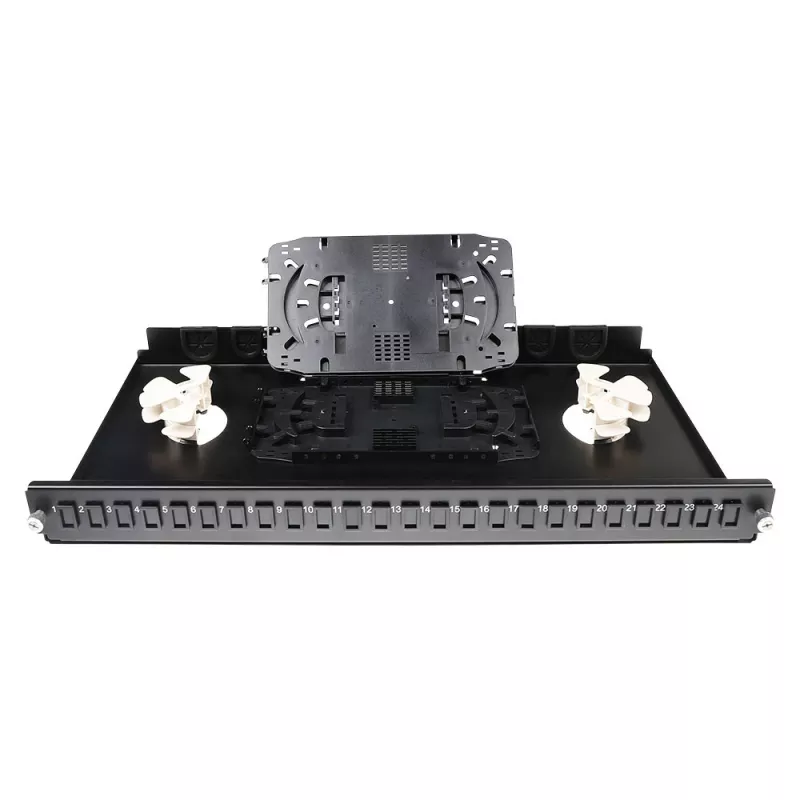

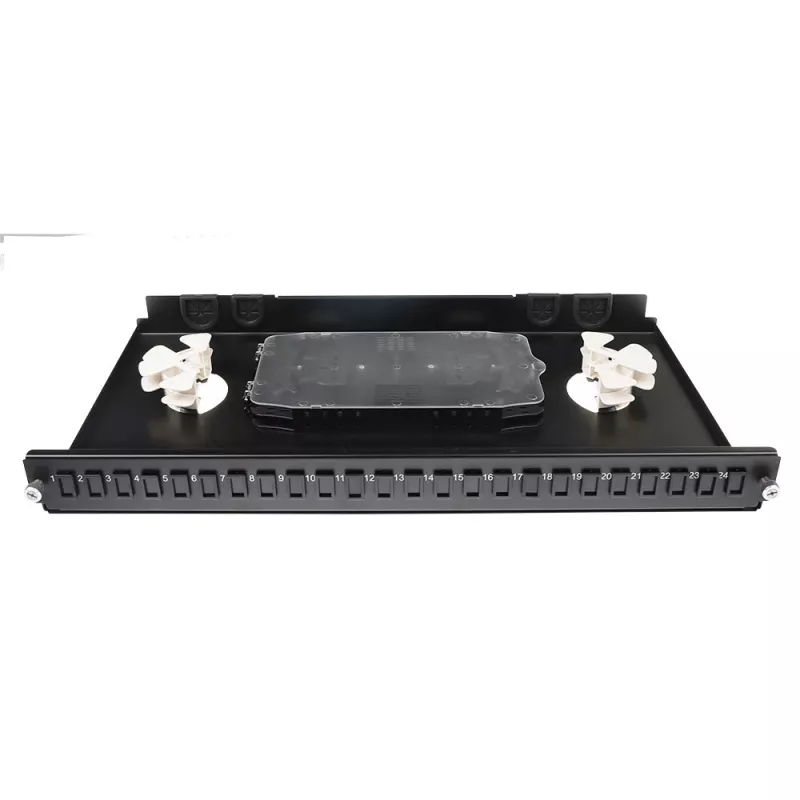

Paneel on varustatud 24 pimeplaadiga, mis on vahetatavad, et paigaldada 24× LC(DX), SC(SX), ST(SX) või E2000(DX) moodulit, võimaldades paindlikku pistikute konfiguratsiooni. See sisaldab kahte splaisskassetti ja juhtimisrulle organiseeritud fiibermarsruutimiseks ja splaisside kaitsmiseks. Pikendatav salv tagab hõlpsama juurdepääsu paigalduse ja hoolduse ajal ning kaks kaablisisendivalikut mahutavad PG11 ja PG13 kaablitihendeid (tihendid ei kuulu komplekti).

Sobib

• Riiulisse paigaldatav fiiberjaotus andmekeskustes ja serveriruumides
• Telekommunikatsiooni- ja võrgupaigaldised, mis nõuavad modulaarseid pistmikukonfiguratsioone
• Keskkonnad, kus on vajalik splaisside kaitse ja korrapärane kaablijuhtimine

Peamised spetsifikatsioonid

• Mudel: ACT FA2044
• Pordid (laadimata): 24 (pimeplaadid vahetatavad)
• Toetatud pistikutüübid: LC, SC, ST, E2000 (vahetatavate plaatide kaudu)
• Materjal: SPCC
• Viimistlus: Must
• Mõõtmed (L×K×S): 482,6 × 43,6 × 265,5 mm

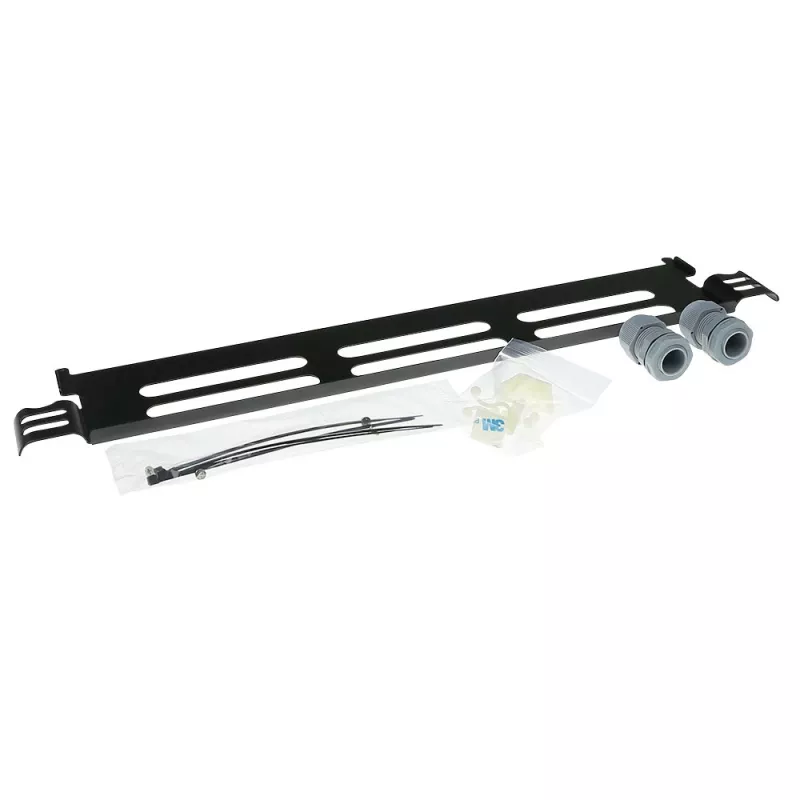

• Kaasasolevad tarvikud: 24 pimeplaati, 2 splaisskassetti, juhtimisrullid
• Salv: Pikendatav
• Kaablisisendid: Kaks PG11 ja kaks PG13 sisendit (kaablitihendid ei kuulu komplekti)

Kasutusjuhend

Paigaldage FA2044 paneel standardsesse 19-tollisesse riiulisse, mis hõivab 1U kõrgust. Paigaldage sobivad pistmikumoodulid, asendades pimeplaadid soovitud LC, SC, ST või E2000 adapterplaatidega. Juhtige fiiberkaablid läbi valitud PG11 või PG13 kaablisisendite, kinnitage sobivate kaablitihenditega (ei kuulu komplekti) ja organiseerige kiud juhtimisrullidele. Asetage fiibersplaissid kaasasolevatesse splaisskassettidesse ja sulgege pikendatav salv pärast ühenduste lõpetamist, et kaitsta kiude ja säilitada korrapärane juhtimine.

Soovitused

Usaldusväärse toimimise tagamiseks kasutage ühilduvaid adapterplaate ja sobivaid kaablitihendeid PG11 või PG13 sisenditele, pidage kinni tootja painderaadiuse piirangutest ja kinnitage kiud juhtimisrullidele, et vältida pinget pistikutel ja splaissidel.
