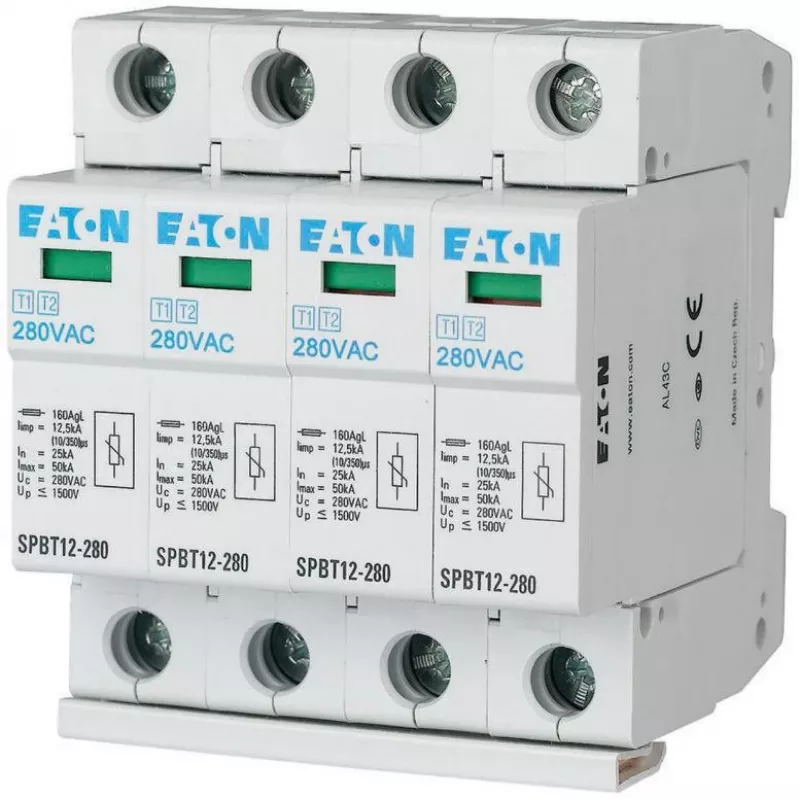

EATON SPBT12-280/4 Liigpingekaitse Tüüp 1+2 4-pooluseline 12.5kA 1.5kV TN/TNS

EATON SPBT12-280/4 on suure jõudlusega kombineeritud tüübi 1 ja tüübi 2 liigpingekaitse (SPD), mis on ette nähtud peajaotuskilpidele TN ja TNS maandussüsteemides. See tagab tugeva kaitse nii otseste pikselöökide (10/350 µs) kui ka lülituspingete (8/20 µs) eest, tagades teie elektripaigaldise ohutuse ja töökindluse.

Eelised

Kombineeritud tüüp 1+2 kaitse ühes seadmes säästab ruumi ja paigalduskulusid. Suure impulssvoolu nimiväärtusega 12,5 kA ja maksimaalse tühjendusvooluga 50 kA pakub see suurepärast kaitset tundlikele seadmetele. Visuaalne olekuindikaator (roheline/punane) võimaldab hõlpsalt jälgida tööolekut.

Sobib

• Elamute, äri- ja tööstushoonete peajaotuskilbid
• TN ja TNS maandussüsteemid
• Kaitse pikse- ja lülituspingete eest

Peamised tehnilised andmed

• SPD tüüp: Tüüp 1 + Tüüp 2 (kombineeritud)
• Pooluste arv: 4-pooluseline
• Süsteemi nimipinge (Un): 230/400 V AC
• Maksimaalne pidev tööpinge (Uc): 280 V AC
• Impulssvool (Iimp) (10/350 µs): 12,5 kA
• Nimitühjendusvool (In) (8/20 µs): 20 kA
• Maksimaalne tühjendusvool (Imax) (8/20 µs): 50 kA
• Pingekaitse tase (Up): ≤ 1,5 kV
• Maandussüsteemi ühilduvus: TN-S, TT, TN-C-S
• Paigaldusviis: DIN-liist
• Mooduli laius: 4 TE (72 mm)
• Lühisetalitlusvõime (Isccr): 50 kA
• Järelvoolu kustutusvõime (Ifi): 100 A (N-PE)
• Töötemperatuuri vahemik: -40 kuni +80 °C
• Kaitserežiim: L-N, N-PE
• Oleku indikaator: Visuaalne (roheline/punane)
• Standarditele vastavus: IEC/EN 61643-11

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peajaotuskilpi ja tagage nõuetekohane koordineerimine allavoolu liigpingekaitsmetega. Järgige alati kohalikke elektrireegleid ja tootja juhiseid.
