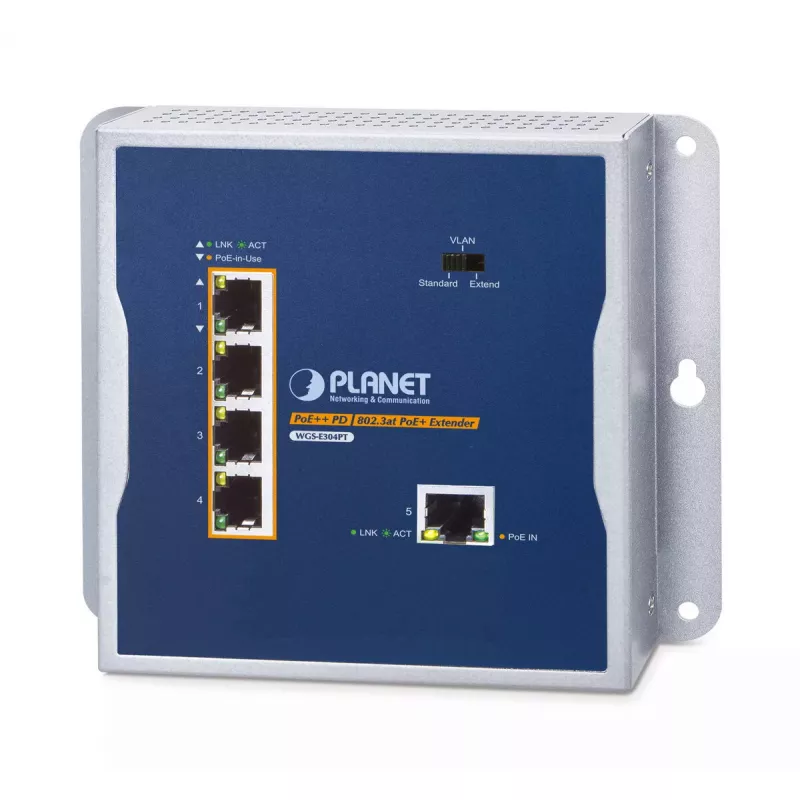

Võrgusaatja ja -vastuvõtja PLANET WGS-E304PT Tööstuslik PoE+ 1-pordine 4-pordiliseks

PLANET WGS-E304PT on tööstuslik PoE-pikendaja, mis teisendab ühe 802.3bt PoE++ sisendi neljaks 802.3af/at Gigabit PoE väljundpordiks. See toetab kuni 95 W PoE++ sisendist ja pakub neljale PoE väljundpordile kombineeritud võimsuseelarvet kuni 70 W, pikendades samal ajal Gigabit Etherneti andmeedastust ja IEEE 802.3at toidet tavalise Cat 5/5e/6 UTP kaabli kaudu üle 100 m piiri kuni 250 m kaugusele. Kompaktses metallkorpuses, millel on eestjuurdepääs, on seade mõeldud seinale, magnet- või DIN-liistule paigaldamiseks ning välistab vajaduse täiendavate kohalike toiteadapterite järele, kui lisatakse PoE-toitega seadmeid pikendatud vahemaadele.

Eelised

WGS-E304PT pakub PoE-paigaldiste jaoks pikendatud ulatust ja toetab suure võimsusega 802.3bt sisendit, mis toidab nelja 802.3af/at väljundit, võimaldades kuni neljal toiteseadmel töötada ühe PoE-toite kaudu. Selle IP30 metallkorpus tagab elektromagnetilise immuunsuse ja liigpingekindluse tööstusobjektide jaoks ning lai töötemperatuurivahemik (-40 kuni 75 °C) võimaldab kasutamist karmides keskkondades. Kompaktne eestjuurdepääsu disain lihtsustab paigaldamist ja hooldust piiratud ruumiga korpustes.

Sobib

• PoE-toitega IP-kaamerate ja traadita pääsupunktide pikendamiseks üle 100 m
• Ühe PoE++ sisendi teisendamiseks mitmeks PoE/PoE+ väljundiks tööstuslikes kappides
• Punkt-mitmikpunkti PoE-paigaldisteks liikluskorralduses, valves ja tööstusautomaatikas
• Seinale paigaldatavatesse või piiratud ruumiga korpustesse paigaldamiseks

Peamised tehnilised andmed

• Mudel: WGS-E304PT (PLANET)
• Pordid: 1 × 802.3bt PoE++ sisend (PoE IN), 4 × 802.3af/at Gigabit PoE väljundit (PoE OUT)
• Maksimaalne sisendvõimsus: kuni 95 W (802.3bt)
• PoE väljundeelarve: kuni 70 W kokku nelja pordi jaoks
• Andmeedastuskiirus: Gigabit Ethernet pordi kohta; Extend režiim toetab 10 Mbps dupleksit pika ulatuse jaoks
• Pikenduskaugus: kuni 250 m üle Cat 5/5e/6 Extend režiimis
• Korpus: tööstuslik metall, IP30
• Töötemperatuur: -40 kuni 75 °C
• MAC-aadressitabel: 2000 kirjet
• Paigaldus: seinale, magnetile või DIN-liistule

Kasutamine

Asetage WGS-E304PT korpusesse või paigalduskohta ja ühendage PoE++ toiteallikas (PSE) PoE IN RJ45 porti. Ühendage kuni neli toiteseadet PoE OUT portidesse, kasutades Cat 5/5e/6 UTP kaablit. Valige töörežiim (Standard, VLAN või Extend) seadme DIP-lüliti abil vastavalt võrgu vajadustele: Standard tavalise Gigabit-lüliti käitumise jaoks, VLAN pordiliikluse isoleerimiseks või Extend, et võimaldada 10 Mbps duplekstoodangut ja pikendada kaabliulatust 250 meetrini. Välist toiteadapterit pole vaja, kui sisend-PSE varustab piisavalt PoE++ võimsust.

Soovitused

Pika ulatusega rakenduste jaoks, kus on vaja 250 m, lubage Extend režiim ja kasutage kvaliteetseid Cat 5e/6 kaableid. Veenduge, et PSE suudab anda kuni 95 W ja et ühendatud PD-de kombineeritud võimsusnõuded ei ületa 70 W väljundeelarvet. Paigaldage seade ventileeritavasse korpusesse või kohta, mis jääb selle -40 kuni 75 °C töötemperatuurivahemikku, ja kasutage eestjuurdepääsu disaini kaabeldamiseks ja jälgimiseks.
