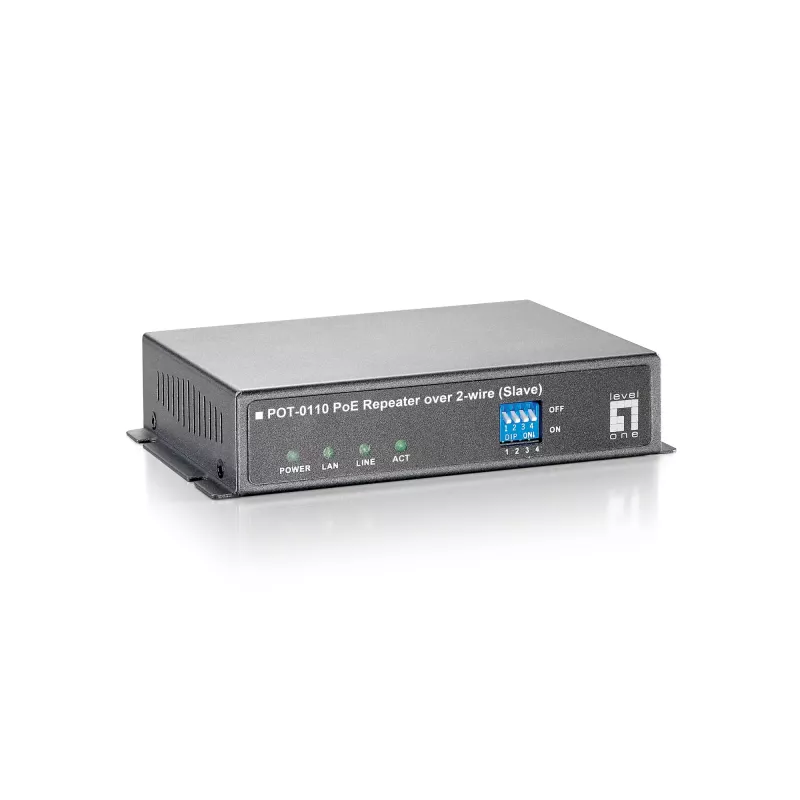

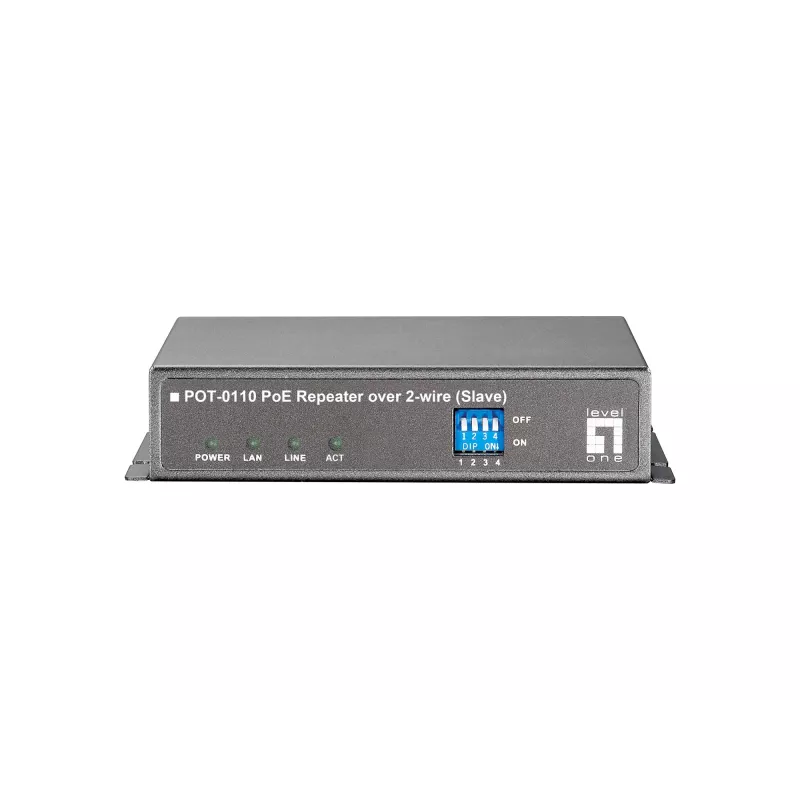

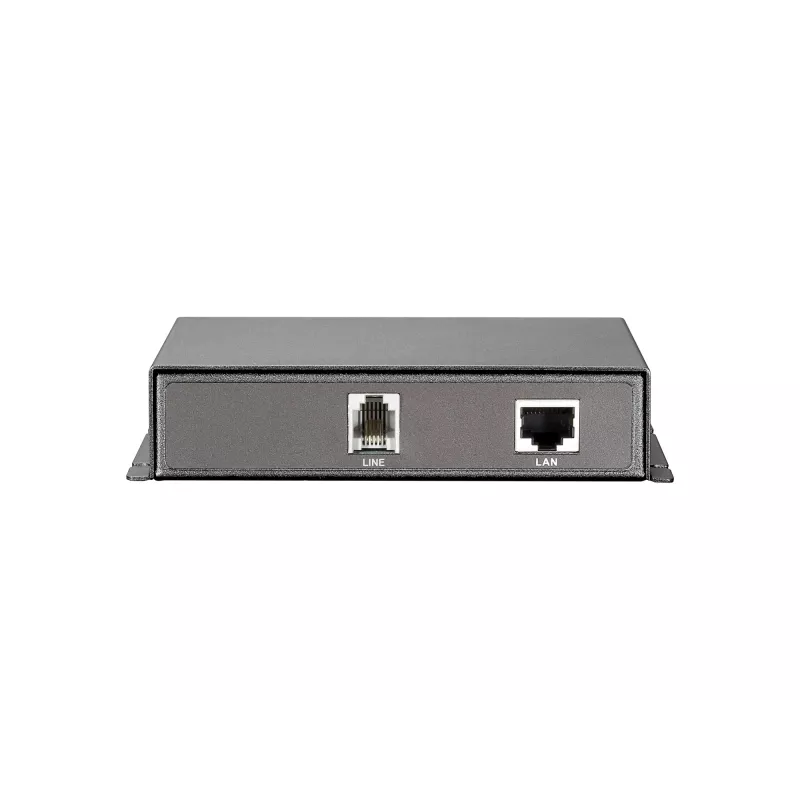

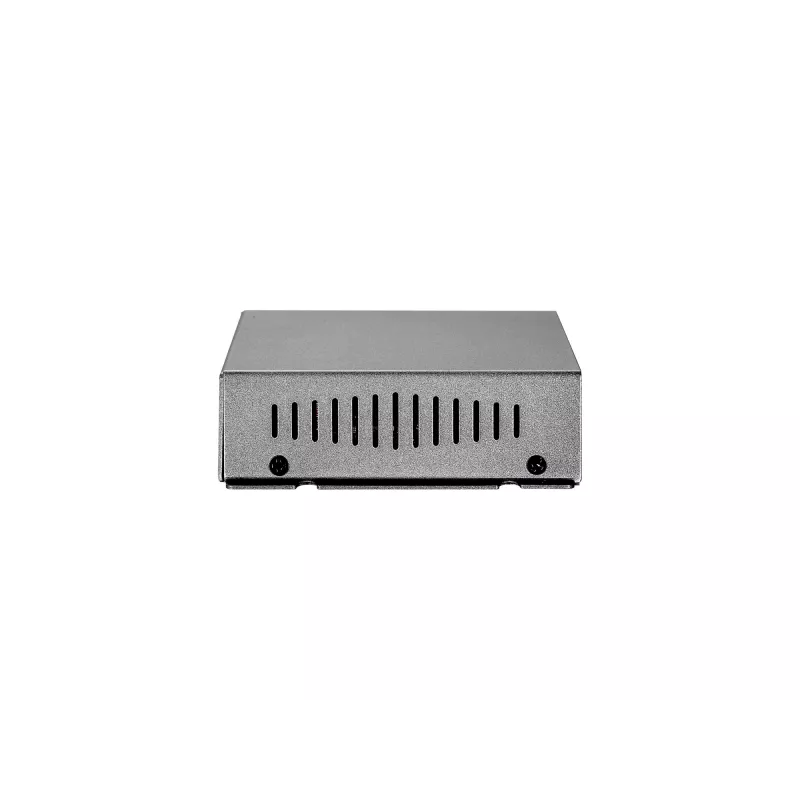

Võrgurepiiter LevelOne PoE over 2-wire Receiver POT-0110

LevelOne võrgurepiiter PoE over 2-wire Receiver POT-0110 pikendab Etherneti ja kaugtoite (PoE) üle ühe 2-soonelise liini. Süsteem kasutab master- ja slave-seadet andmete ja toite edastamiseks kuni 400 meetri ulatuses üle 24 AWG kahesoonekaabli, kui see on ühendatud 48 W suure võimsusega PoE-lülitiga. Vastuvõtja toetab 10/100Base-T(X) ja vastab IEEE 802.3/802.3u standarditele, pakkudes kuni 60 Mbps täisdupleksit sobivates liinitingimustes ja taastades PoE kaug-PD-seadmete jaoks.

Eelised

POT-0110 pakub pikauulatuslikku Etherneti pikendamist kaug-PoE-toega, hoides paigalduse lihtsa ja kulutõhusa. Selle valitavad kahesoone andmeedastuskiiruse seaded DIP-lülitite abil võimaldavad häälestada erinevate kaablikaliibrite ja vahemaade jaoks. Vastuvõtja toetab automaatset MDI/MDIX-i 10/100 Mbps Etherneti portide jaoks, madalat latentsust, mis sobib video/hääle/andmete jaoks, ning sise-/välipaigalduse võimalusi seinakinnitusega. See on FCC ja CE sertifitseeritud ning kavandatud andma kuni 15 W kaug-PD-le, sõltuvalt PSE võimsusest.

Sobib

• LAN-LAN-ühenduste pikendamiseks üle ühe keerdpaari kaabelduse
• Kaug-Wi-Fi pääsupunktide ja IP-kaamerate toiteks PoE-ga
• Video voogedastuseks ja IP-telefoniaks mitme korteriga hoonetes (MDU/MTU)
• Fiiber-hooneni (FTTB) viimase miili vase pikenduseks

Põhispetsifikatsioonid

• Mudel: LevelOne POT-0110 (Vastuvõtja)
• Andmeedastuskiirus: kuni 60 Mbps täisdupleks üle 2-soonelise liini
• Toetatud Ethernet: 10/100Base-T(X), IEEE 802.3 / IEEE 802.3u
• Maksimaalne ulatus: kuni 400 m 24 AWG kahesoonekaablil (48 W PSE-ga)
• Väljundpinge: 57 V (seadme nimipinge)
• Kaug-PoE väljund: kuni 15 W PD-le (olenevalt PSE võimekusest)
• Mõõdud: 90 × 120 × 28 mm
• Sertifikaadid: FCC, CE

Kasutamine

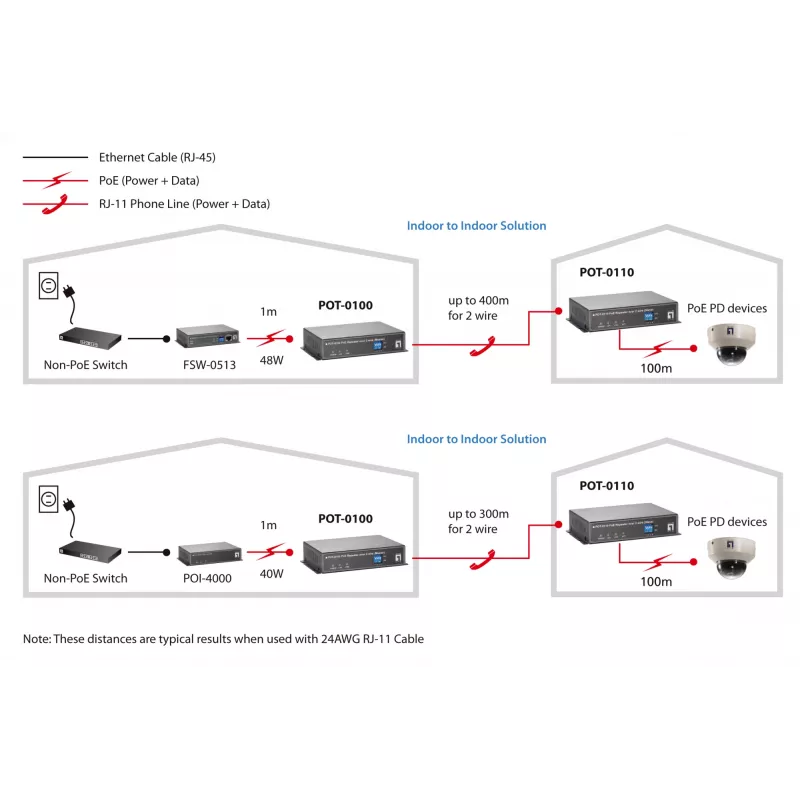

Paigaldage POT-masterseade PoE-allika poolele ja ühendage see PoE-lülitiga. Vedage 2-sooneline kaabel masterseade ja POT-0110 vastuvõtja vahel kaugkohas ning seadistage kahesoone liinikiirus pardal olevate DIP-lülitite abil vastavaks kaablikaliibrile ja vahemaale. Kinnitage vastuvõtja vajadusel kaasasoleva seinakinnitusfunktsiooni abil, ühendage kaug-PD (näiteks IP-kaamera või Wi-Fi AP) vastuvõtja Etherneti porti ja toite süsteemi PoE-lülitist. Vastuvõtja taastab toite ja annab PoE ühendatud PD-seadmele.

Soovitused

Maksimaalse ulatuse ja jõuülekande tagamiseks kasutage 24 AWG kahesoonelist kaablit ja 48 W suure võimsusega PoE-lülitit (FSW-0513/0543). Stabiilsuse parandamiseks valige pikematel või peenematel kaablitel DIP-lülitite abil madalamad kahesoone andmeedastuskiirused. Kontrollige PSE võimsust, et tagada kaug-PD vajaliku PoE-võimsuse saamine.
