LevelOne PoE over Hybrid kaabel Transmitter, 120W

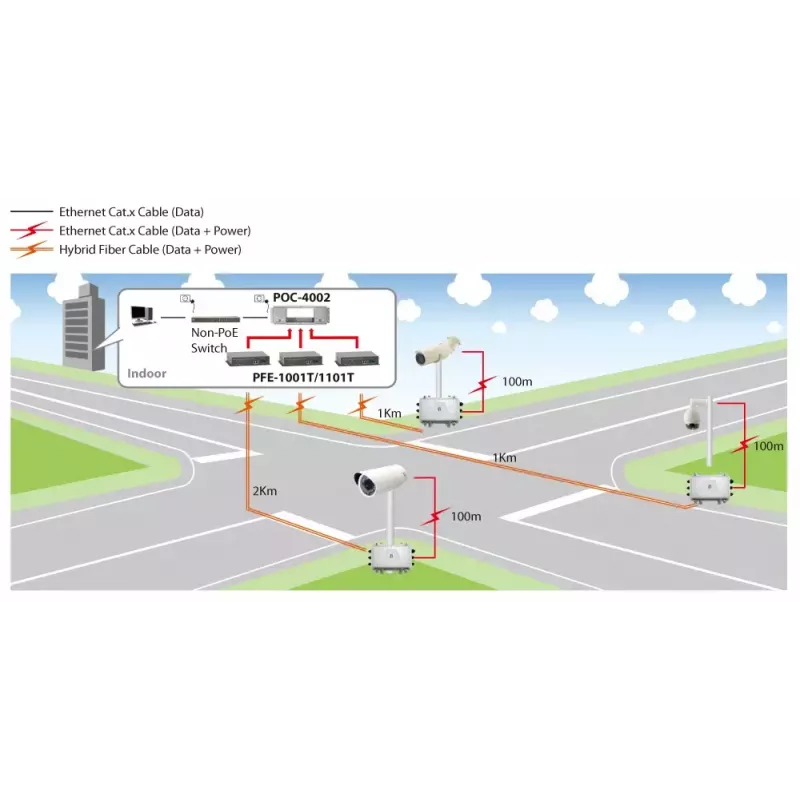

LevelOne PFE seeria edastab nii toidet kui ka andmeid ühe hübriidse fiiber-ja-vaskkaabli kaudu, võimaldades kuni 2 km (6800 jala) kaugusele paigaldatud kaugvastuvõtjale suure võimsusega PoE väljundi IP-valveseadmete jaoks. Välitingimustesse mõeldud variandid (PFE-1011R ja PFE-1014R) pakuvad samu funktsioone IP66-reitinguga ilmastikukindlas korpuses ja töötavad laias temperatuurivahemikus -40 °C kuni 60 °C.

Eelised

Hübriidse fiiber-ja-vaskühenduse kasutamine pikendab PoE ulatust ilma vahepealsete toiteallikateta, võimaldades kaamerate ja muude PoE-seadmete paigaldamist kaugetesse asukohtadesse. Ulatus toetab suure võimsusega seadmeid ja pakub valitavaid vastuvõtja konfiguratsioone ühe või nelja PoE väljundiga. Vastupidavad välitingimustesse mõeldud mudelid tagavad pideva töö karmides keskkondades tänu IP66 kaitsele ja laiale temperatuuritaluvusele.

Peamised tehnilised andmed

• Maksimaalne kaugus: 2 km (6800 jalga) ühe hübriidse fiiber-vaskkaabli kaudu
• Suure võimsusega PoE tugi: kuni 60 W 450 m ühendusel (toetatud vastuvõtja poolt)
• Vastuvõtja väljundivalikud: valitav 1 või 4 PoE väljundit
• Välistingimustes kasutatavad mudelid: PFE-1011R / PFE-1014R koos IP66 ilmastikukindla korpusega
• Töötemperatuur (välitingimustes mudelid): -40 °C kuni 60 °C

Kasutusjuhend

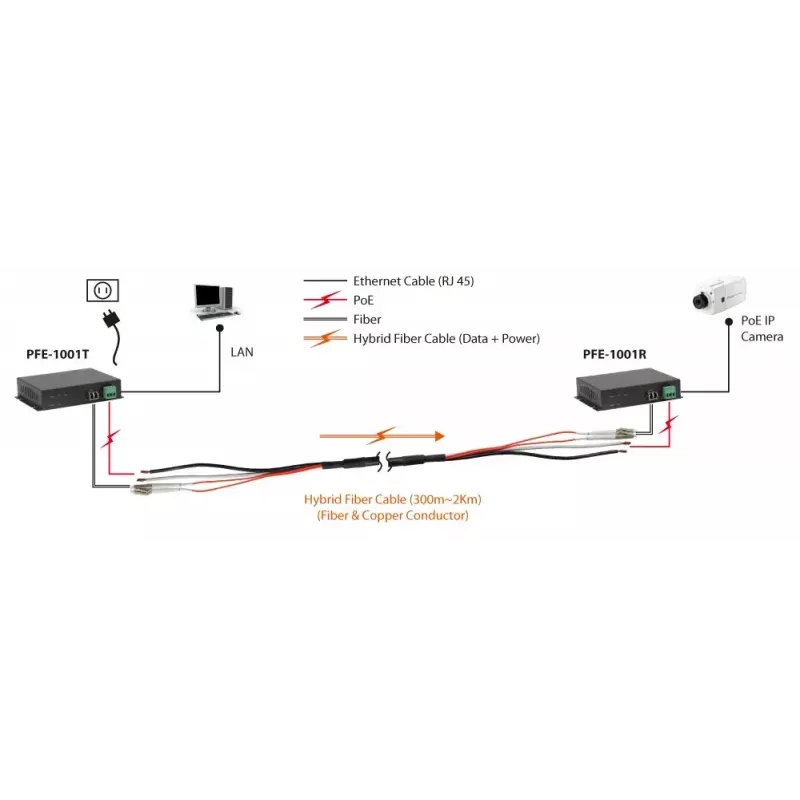

Paigaldage hübriidne fiiber-ja-vaskkaabel toite/allikaüksuse ja kaugvastuvõtja vahele, valides vastuvõtja mudeli, millel on vajalik arv PoE väljundeid (1 või 4). Ühendage PoE-seadmed, nagu IP-kaamerad, vastuvõtja väljunditesse ja kontrollige toite edastamist ja ühenduse olekut. Välipaigaldiste korral paigaldage IP66-reitinguga vastuvõtja kaitstud kohta ja veenduge, et kaablisisendid on nõuetekohaselt tihendatud vastavalt paigalduskoha vajadustele.

Soovitused

Usaldusväärse suure võimsusega PoE edastuse tagamiseks arvutage kaabli pikkus ja toite eelarve – märkige, et kuni 60 W on toetatud umbes 450 m kaugusel; pikemad ühendused võivad saadaolevat võimsust piirata. Kasutage avatud paigaldiste korral välistingimustesse mõeldud (PFE-1011R/1014R) mudeleid ja järgige IP66 paigaldus- ja kaabeldusjuhiseid, et säilitada ilmastikukindlus.
