LevelOne Gigabit PoE repiiter, kaskaaditav, sise-/välistingimustesse

POR-1220 on Gigabit PoE-Plus repiiter, mis on loodud välistingimustes kasutatavate PoE (802.3af/at) võrkude ulatuse pikendamiseks üle standardse 100 m. Seade saab toite PoE toiteallikast (PSE) ja pakub kolme RJ-45 porti: üks IN-port toite ja andmete sisendiks ning kaks OUT-porti – üks PoE-toega (toide + andmed) ja üks ainult andmete jaoks. Vastupidavas metallkorpuses IP65 kaitsega POR-1220 on mõeldud paigaldamiseks avatud välistingimustesse ja kasutamiseks Gigabit PoE seadmetega, nagu IP digitaalsed sildid ja muud 802.3at-toitega PD-d.

Eelised

POR-1220 pikendab Gigabit PoE ühendusi iga seadmega täiendava 100 meetri võrra, võimaldades paigaldajatel jõuda PSE-st kuni 200 meetri kaugusele ja mitme repiiteri ahelaga ühendamisel veelgi kaugemale. See ei vaja välist toiteallikat, kuna saab toite PSE-st, toetab juhtmekiirusel Gigabit edastust (10/100/1000 Mbit/s) ja sellel on ilmastikukindel IP65-klassiga metallkest usaldusväärseks välistingimustes kasutamiseks. Seade sisaldab üht PoE väljundit ja üht PoE-ta väljundit paindlikuks seadmete ühendamiseks.

Peamised spetsifikatsioonid

• Standardid: PoE 802.3af/at ühilduv (kõrge võimsusega Midspan PoE)
• Portid: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT PoE-ta)
• Andmeedastuskiirused: 10/100/1000 Mbit/s (juhtmekiirus)
• Maksimaalne pikendus: lisab kuni 100 m repiiteri kohta (pikendab tüüpilist 100 m kuni 200 meetrini; edasine pikendamine ahelühendusega)
• Toide: saab toite PSE-st (välist adapterit pole vaja)
• Sissepääsukaitse: IP65-klassiga ilmastikukindel metallkest
• Paigaldamine: plug-and-play, tarkvara pole vaja

Kasutamine

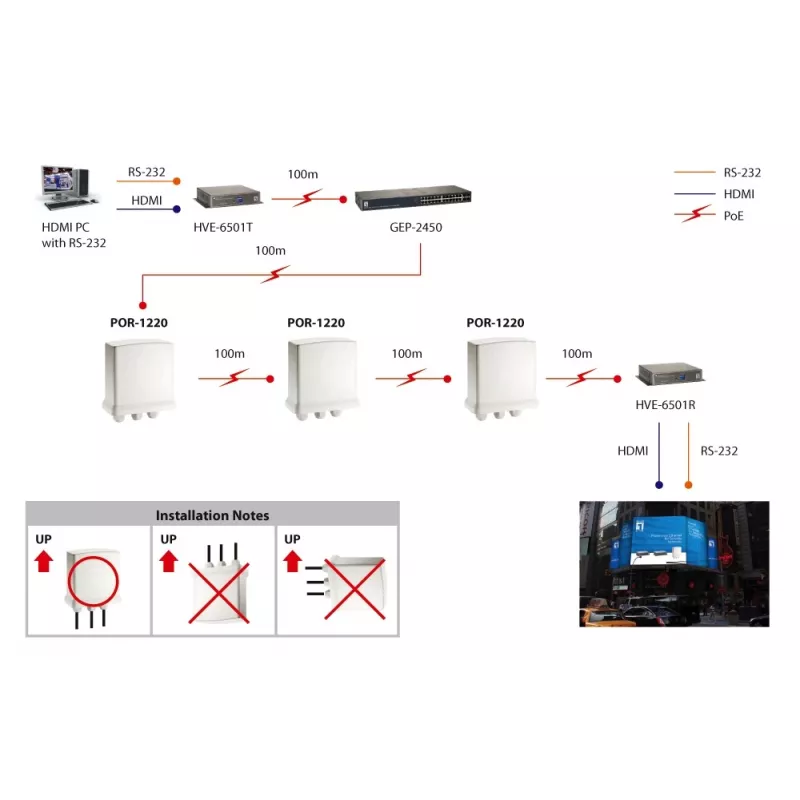

Ühendage Gigabit PoE-Plus lüliti või muu PSE POR-1220 IN RJ-45 porti, kasutades standardset Etherneti kaablit esimese 100 m lõigu jaoks. POR-1220 OUT PoE pordist ühendage oma PoE-toitega seade, et saada toidet ja andmeid täiendavaks 100 meetriks. Kasutage OUT PoE-ta porti ainult andmeühenduseks, kui toidet pole vaja. Leviala pikendamiseks üle 200 m ühendage täiendavad POR-1220 seadmed ahelasse, ühendades järgmise seadme IN-pordi eelmise repiiteri OUT-porti. Veenduge, et PSE pakub piisavalt võimsust ühendatud PD-dele; maksimaalne saavutatav vahemaa sõltub PD toitevajadusest.

Soovitused

Enne ühe või mitme POR-1220 seadme kasutuselevõttu kontrollige oma Gigabit PoE-Plus lüliti (PSE) võimsuse eelarvet ja kinnitage PD võimsusnõuded, et määrata, kui palju repiitereid saab kasutada, säilitades samal ajal vajaliku võimsuse lõppseadmes. Kasutage välistingimustesse mõeldud Etherneti kaableid ja nõuetekohast liigpingekaitset avatud kohtadesse paigaldamisel.
