Võrgumeediummuundur PLANET IP30 tööstuslik 10/100/1000BA

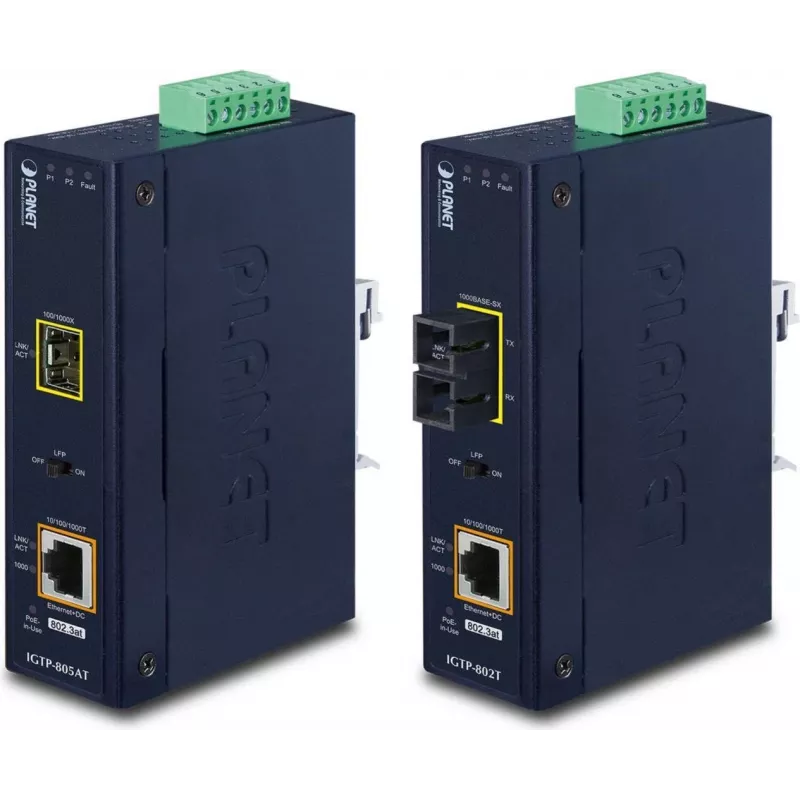

PLANET IGTP-802T on tööstuslik gigabitine meediummuundur, mis ühendab 1000BASE-X fiiberühenduse 10/100/1000BASE-T Etherneti pordiga ja integreeritud IEEE 802.3at Power over Ethernet Plus (PoE+) injektoriga. See varustab kuni 30 W PoE toitega ühte toiteseadet ja toetab fiiberühenduse kaugust kuni 550 m (SC, mitmekiud). Seade aktsepteerib 12–48 V alalis- või 24 V vahelduvvoolu sisendit paindlikuks ja redundantseks toitekorralduseks ning on paigutatud IP30 reitinguga metallkorpuses tööstuskeskkondades töötamiseks temperatuuridel -40 kuni 75 °C.

Eelised

IGTP-802T laiendab võrgu ulatust, ühendades pika vahemaa fiiberühenduse gigabitise vasega ning edastades andmeid ja kuni 30 W toidet ühe Etherneti kaabli kaudu. See kasutab salvesta-ja-edasta lülitust koos IEEE 802.3x voolujuhtimise ja lingi vea edastamise (LFP) funktsiooniga, et tagada edastuse töökindlus ja teavitada administraatoreid lingi riketest. Seadme lai sisendpinge vahemik ja alalis- kuni 52 V tõste disain võimaldavad kasutada tavalisi 12–48 V alalis- või 24 V vahelduvvoolu allikaid reduntsantsi jaoks ilma spetsiaalsete toiteallikateta.

Sobib kasutamiseks

• Kaug-PoE seadmete, nagu IP-kaamerad, traadita pääsupunktid või IP-telefonid, ühendamiseks, kus kohalik toide puudub
• PoE leviala laiendamiseks üle 100 m vasepiiri, kasutades mitmekiudfiibrit kuni 550 m
• Tööstuslikes ja väliskappides paigaldamiseks, mis nõuavad DIN-riiulit või seinale kinnitamist

Peamised tehnilised andmed

• Mudel: PLANET IGTP-802T
• Andmeedastuskiirus: kuni 1000 Mbit/s
• Fiiberpistik: SC (mitmekiud, 1000BASE-SX)
• Maksimaalne fiiberkaugus: 550 m (mitmekiud)
• Ethernet: 1 × 10/100/1000BASE-T (RJ-45) koos PoE+ injektoriga
• PoE väljund: kuni 30 W (IEEE 802.3at), tagasiühilduv 802.3af-ga
• Toite sisend: 12–48 V alalis- või 24 V vahelduvvool (alalis- kuni 52 V tõste rakendatud)
• Töötemperatuur: −40 kuni 75 °C
• Korpus: IP30 metallkest; kinnitus: DIN-riiul või sein
• Mõõtmed: 135 × 87 × 32 mm; Kaal: 0,416 kg

Kasutamine

Kinnitage IGTP-802T DIN-riiulile või seinaklambrile, ühendage ühilduv mitmekiud SC fiiberkaabel 1000BASE-SX ühendusega ja ühendage toiteseade RJ-45 PoE pordiga. Varustage sisendtoide 12–48 V alalis- või 24 V vahelduvvoolu allikast; seadme sisemine tõste muundab sisendi vajalikuks PoE pingeks. Tarkvara konfigureerimine pole vajalik – PoE läbirääkimine järgib IEEE standardeid ja seade töötab plug-and-play meediummuundurina.

Soovitused

Paigaldage meediummuundur võimalusel kaitstud kappi, kontrollige fiibri tüüpi ja pikkust 550 m mitmekiudpiirangu suhtes ning veenduge, et valitud toiteallikas suudab varustada piisava vooluga ühendatud toiteseadet ja vajalikku reduntsantsi.
