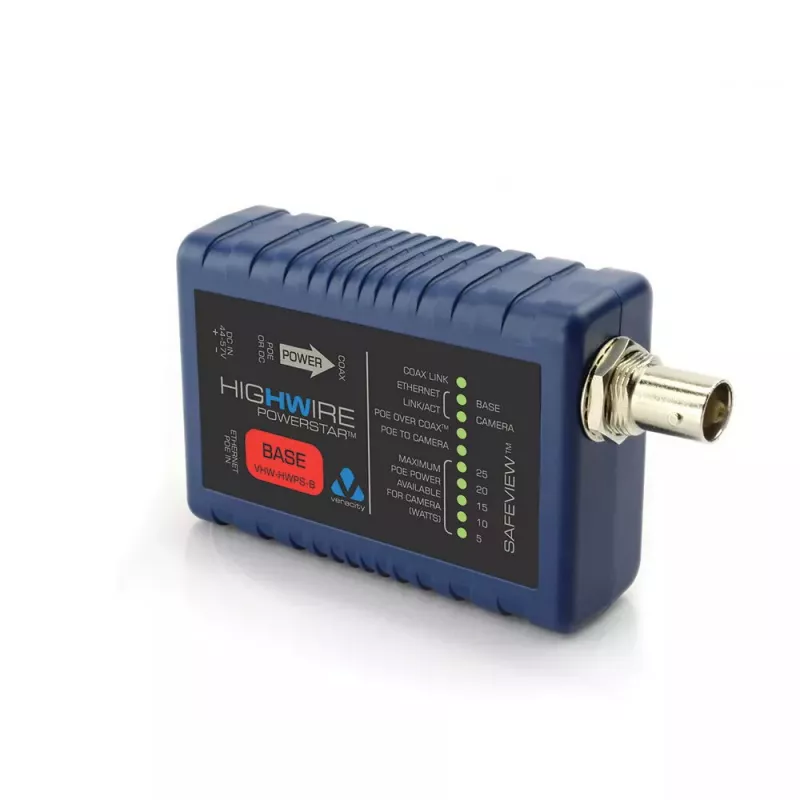

Võrgumeediumimuundur Veracity VHW-HWPS-B

Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR) on võrgumeediumimuundur, mis võimaldab edastada 100 Mbit/s Ethernetit ja kuni 25 W Power over Ethernetit (PoE) olemasoleva koaksiaalkaabli kaudu. See võimaldab kiiresti uuendada vanu koaksiaalpaigaldisi IP-kaameraid toetama ilma uut kaablit vedamata, pakkudes BAAS-seadet, mis süstib PoE koaksiaalkaablile, ja KAAMERA-seadet, mis eraldab PoE ja annab kaamerale täieliku PoE Plus toite.

Eelised

HIGHWIRE'i täiskiirusel Ethernet üle koaksiaalkaabli tehnoloogia pakub etteaimatavat 100Base-T jõudlust kuni kindlaksmääratud vahemaa ulatuses, säilitades samal ajal ühilduvuse olemasolevate koaksiaalpaigaldistega. Süsteem toetab kuni 25 W PoE-d üle koaksiaalkaabli, välistades vajaduse kohalike kaamera toiteallikate järele, ning selle ülimadala energiatarbega disain ja tõhus toiteedastus võimaldavad isegi madalama kvaliteediga RG-59 koaksiaalkaablil toetada tüüpilisi IP-kaamera koormusi. Paigaldajale suunatud SafeView olekuindikaatorid näitavad võrgu- ja toitetingimusi üle kaabli ilma kaugjuurdepääsu vajamata ning toode hõlmab PoE-seadmete ohutu tuvastamise, et vältida mitte-PoE või vanade analoogseadmete kahjustamist.

Sobib

• Vanade koaksiaal-CCTV kaabeldiste uuendamiseks IP-kaamerate toetamiseks
• Etherneti ja PoE edastamiseks kaugkaameratele, kus uue kaabli vedamine pole teostatav
• Paigaldistesse, mis nõuavad kuni 25 W PoE-d kaamera kohta
• Kohtadesse, mis vajavad paigalduse ajal kiiret lingi- ja toiteoleku kontrolli

Peamised tehnilised andmed

• Mudel: Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR)
• Andmeedastuskiirus: 100 Mbit/s (100Base-T)
• PoE üle koaksiaalkaabli võimsus: kuni 25 W kaamerale (toetab IEEE 802.3af/at ühilduvust)
• Maksimaalne edastuskaugus: kuni 500 m üle koaksiaalkaabli (sõltub kaabli kvaliteedist)
• Sisendpinge vahemik: 40–57 V
• Tüüpiline voolutarve: 1,5 W
• Pordid: 1 × Ethernet RJ-45
• Toote värvus: Sinine
• Sertifikaadid: FCC, CE, RoHS

Kasutamine

Paigaldage HIGHWIRE POWERSTAR BAAS-seade võrgu/PoE allika juurde ja ühendage selle Ethernet RJ-45 port oma kommutaatori või PoE-süstijaga. Viige olemasolev koaksiaalkaabel BAAS- ja KAAMERA-seadme vahele. Ühendage KAAMERA-seade IP-kaameraga, kasutades RJ-45 väljundit; KAAMERA-seade annab kaamerale PoE toite. Kui PoE pole võrgupoolel saadaval või on vaja lisatoite, ühendage valikuline kohalik toiteallikas BAAS- või KAAMERA-seadmega, nagu on näidatud toote dokumentatsioonis. Spetsiaalset seadistamist ega mõõtmist pole vaja; seadmed töötavad ühenda-ja-kasuta põhimõttel.

Soovitused

Kasutage HIGHWIRE POWERSTARi võimalusel teadaolevalt hea koaksiaalkaabliga ja kontrollige paigalduse ajal saadaolevat toidet ja lingi olekut SafeView indikaatorite abil. Kriitilistes paigaldistes kaaluge UPS-toega PoE-allikat või valikulise kohaliku toiteallika ühendamist, et tagada pidev toiteedastus kaameratele.
