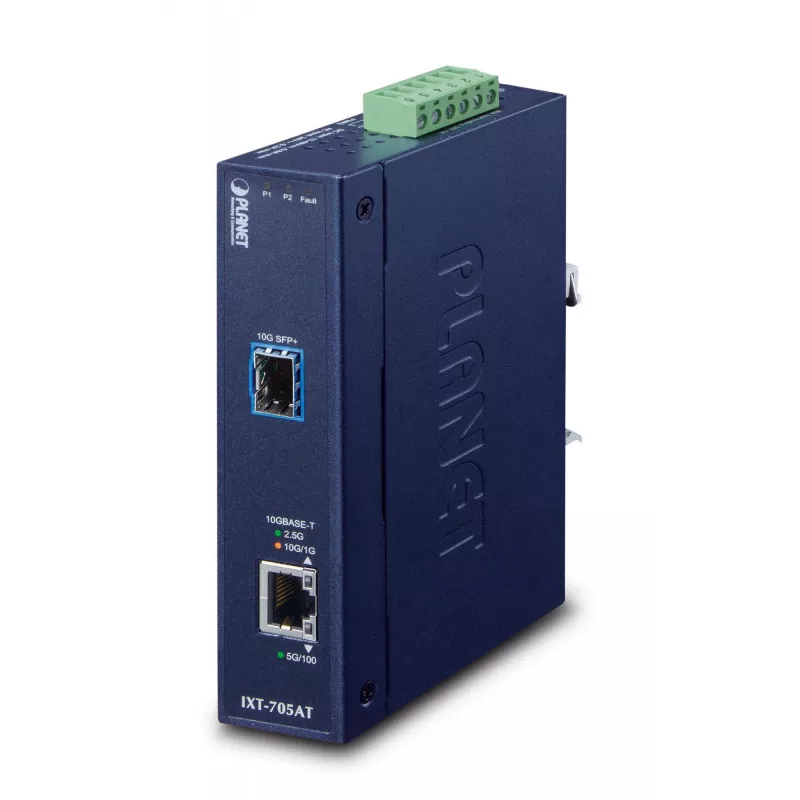

Võrgumeediumimuundur PLANET IXT-705AT

PLANET IXT-705AT on kompaktne tööstusklassi 10G Etherneti meediumimuundur, mis on loodud 10 Gigabit Etherneti võrkude laiendamiseks karmides keskkondades. Sellel on üks mitme kiirusega RJ45 vaskport (100 Mbps kuni 10 Gbps) ja üks 10GBASE-X SFP+ kiudliides IP30 metallkorpuses, topelttoitesisenditega. Seade pakub blokeerimata juhtmekiirusel jõudlust, 20 Gbps sisemist lülitusmaatriksit ja tuge kuni 16K jumboraamidele, muutes selle sobivaks magistraalliinide, andmekeskuse üleslinkide ja pikamaa kiudühenduste jaoks laias temperatuurivahemikus -40 kuni 75 °C.

Eelised

IXT-705AT tagab usaldusväärse 10 Gbps läbilaskevõime ilma paketikadudeta, paindliku vase-kiud konverteerimise vahetatava SFP+ pesa kaudu ning pikendatud ulatuse mitmemoodiliste või ühemoodiliste transiiverite abil. Selle vastupidav IP30 metallkorpus, DIN-liistule või seinale kinnitamise võimalused ja lai töötemperatuuri vahemik võimaldavad kasutuselevõttu nõudlikes tööstus- ja transpordikeskkondades. Topelt alalisvoolu toitesisendid laia pingetoega ning sisseehitatud ESD- ja liigpingekaitse suurendavad süsteemi käideldavust ja kaitsevad võrguseadmeid.

Sobib

• 10 Gigabit magistraalvõrgu laiendamine vase ja kiu vahel
• Andmekeskuse üleslingid ja ettevõtte magistraalliinid
• Tööstusautomaatika võrgud ja tootmispõranda ühenduvus
• Transpordisüsteemid, teedeäärsed kapid ja valvevõrgud

Peamised spetsifikatsioonid

• Mudel: PLANET IXT-705AT
• Pordid: 1 × mitme kiirusega RJ45 (100 Mbps, 1/2.5/5/10 Gbps), 1 × SFP+ (10GBASE-X)
• Sisemine lülitusmaatriks: 20 Gbps
• Jumboraam: kuni 16K baiti
• Kiu ühilduvus: 10GBASE-SR / 10GBASE-LR (SFP+ transiiverid, ei kuulu komplekti)
• Töötemperatuur: -40 kuni 75 °C
• Toitesisend: kaks alalisvoolu pistikut; toetatud vahemik 12–48 V DC või 24 V AC
• ESD/liigpingekaitse: kontakt ±6 kV / õhk ±8 kV; impulsside häirekindlus ±4 kV
• Korpus: IP30 metallkere; DIN-liistule või seinale kinnitatav
• Maksimaalne andmeedastuskiirus: 20 000 Mbit/s

Kasutamine

Paigaldage IXT-705AT DIN-liistule või kinnitage see seinale sobivasse korpusesse. Sisestage ühilduv SFP+ transiiver SFP+ pessa ja ühendage kiudkaabel kaugkiudliiniga. Ühendage vasepoolne seade RJ45 porti, kasutades sobivat Etherneti kaablit (10GBASE-T jaoks soovitatav Cat6a/Cat7). Andke toide alalisvoolu toitesisendite kaudu (vajaduse korral kasutage varutoiteallikaid) ja kontrollige oleku LED-e lingi, toite ja häirete osas. Seadistage ühendatud võrguseadmed vastavalt vajadusele; meediumimuundur töötab juhtmekiirusel ega vaja täiendavat seadistamist.

Soovitused

Usaldusväärsete 10 Gbps vase-kiud ühenduste jaoks kasutage sertifitseeritud 10G SFP+ transiivereid ja kvaliteetseid kiudkaableid, mis sobivad vajaliku vahemaa jaoks (mitmemoodiline kuni ~300 m, ühemoodiline pikemate vahemaade jaoks). Järgige tööstus- või välistingimustes paigaldamisel õigeid maandustavasid ja kasutage varutoiteallikat, et maksimeerida tööaega.
