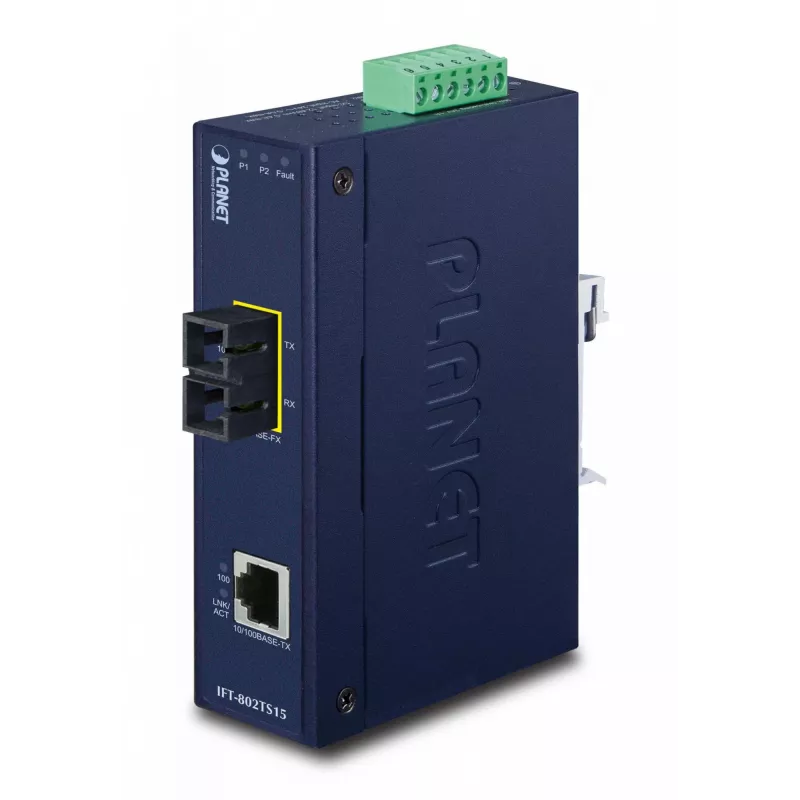

Võrgumeediumimuundur PLANET IFT-802TS15

PLANET IFT-802TS15 on tööstuslik 10/100Base-TX kuni 100Base-FX meediumimuundur, mis on loodud Etherneti võrkude pikendamiseks ühemoodilise fiibri kaudu kuni 15 km ulatuses. Vastupidavas metallkorpuses, millel on IP30 kaitse, toetab see 10/100 Mbps vaseühendusi RJ-45 pordil ja 100Base-FX fiiberporti SC-pistikuga. Seade töötab 12–48 V alalisvoolul, tarbib umbes 3 W ning on ehitatud taluma elektrimüra ja kliimiliselt nõudlikke keskkondi, muutes selle sobivaks tööstusvõrgu laiendamiseks ja liikluskorralduspaigaldisteks.

Eelised

IFT-802TS15 pakub stabiilset fiiberühenduvust ja usaldusväärset andmete teisendust vase ja ühemoodilise fiibri vahel Fast Etherneti kiirustel. Selle tööstusklassi korpus ja komponendid suurendavad immuunsust elektromagnetiliste häirete ja elektrilöögihoogude suhtes. Kompaktne IP-30 konstruktsioon toetab DIN-liistule või paneelile kinnitamist, et säästa kapiruumi, samal ajal kui lai sisendpinge ja väike voolutarve võimaldavad paindlikku paigaldust eemalasuvates või piiratud toitega keskkondades.

Sobib

• Etherneti võrkude pikendamiseks kuni 15 km ühemoodilise fiibri kaudu
• Tööstusautomaatika ja tehase põranda võrgustiku jaoks
• Liikluskorralduskappidesse ja teeäärsetesse võrguühendustesse
• Võrgusegmentidesse, mis vajavad immuunsust EMI ja elektrilöögihoogude suhtes
• Keskkondadesse, mis nõuavad DIN-liistule või paneelile kinnitatavaid kompaktseid seadmeid

Peamised spetsifikatsioonid

• Maksimaalne andmeedastuskiirus: 100 Mbit/s (Fast Ethernet)
• Ethernet LAN (RJ-45) pordid: 1 (10/100Base-TX)
• Fiiberportide arv: 1 (100Base-FX, SC-pistik, ühemoodiline)
• Maksimaalne edastuskaugus: 15 000 m (sõltuvalt fiibrist ja paigaldusest)
• Lainepikkus: 1310 nm
• Sisendpinge: 12–48 V DC (kahekordselt varundatav, pööratava polaarsusega)
• Voolutarve: ~3 W
• Korpus: metall, IP30; kinnitus: DIN-liist või paneel
• Kaal: 0,43 kg
• Värv: sinine

Kuidas kasutada

Kinnitage IFT-802TS15 DIN-liistule või paneelile ja ühendage 10/100Base-TX Etherneti seade RJ-45 porti. Ühendage ühemoodiline fiiberkaabel SC fiiberporti ja veenduge fiibri õiges polaarsuses. Rakendage sobiv 12–48 V DC toiteallikas toitesisendisse, jälgides polaarsust, kui kasutatakse ühte sisendit; suurema saadavuse tagamiseks pakkuge kahekordselt varundatud toitesisendeid. Pärast sisselülitamist kontrollige lingi LED-e, et kinnitada edukas vase-fiiber teisendus ja normaalne talitlus.

Soovitused

Usaldusväärsete kaugühenduste jaoks kasutage väikeste kadudega pistikutega ühemoodilist fiibrit ja kontrollige 15 km optilist eelarvet. Paigaldage muundur ventileeritavasse, mõõduka temperatuuriga korpusesse töövahemikus -40 kuni 75 °C ning tagage liigpingekaitse, kui on oodata kõrgeid elektrilisi siirdenähtusi.
