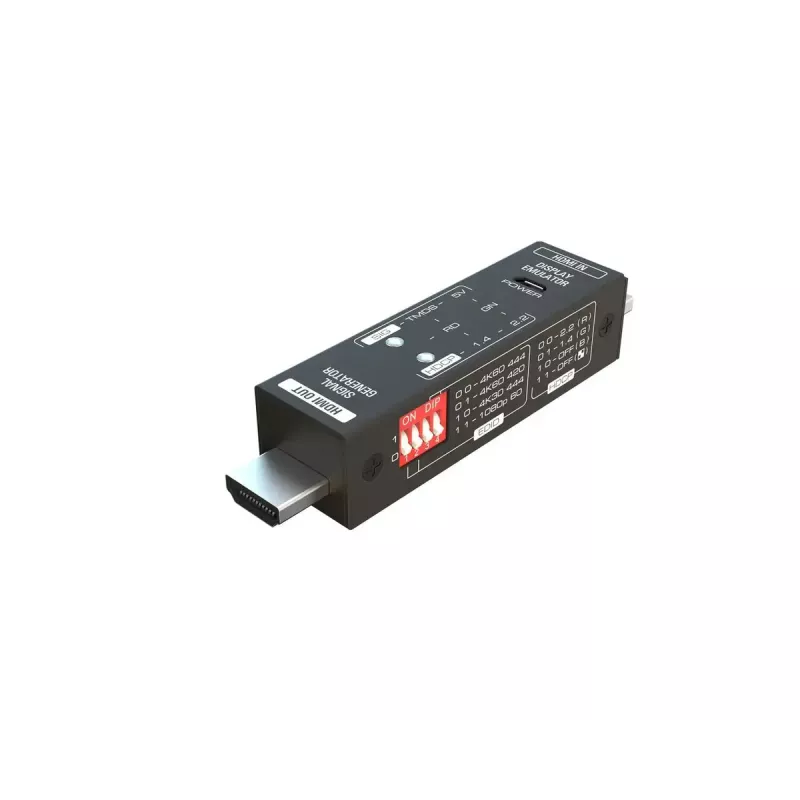

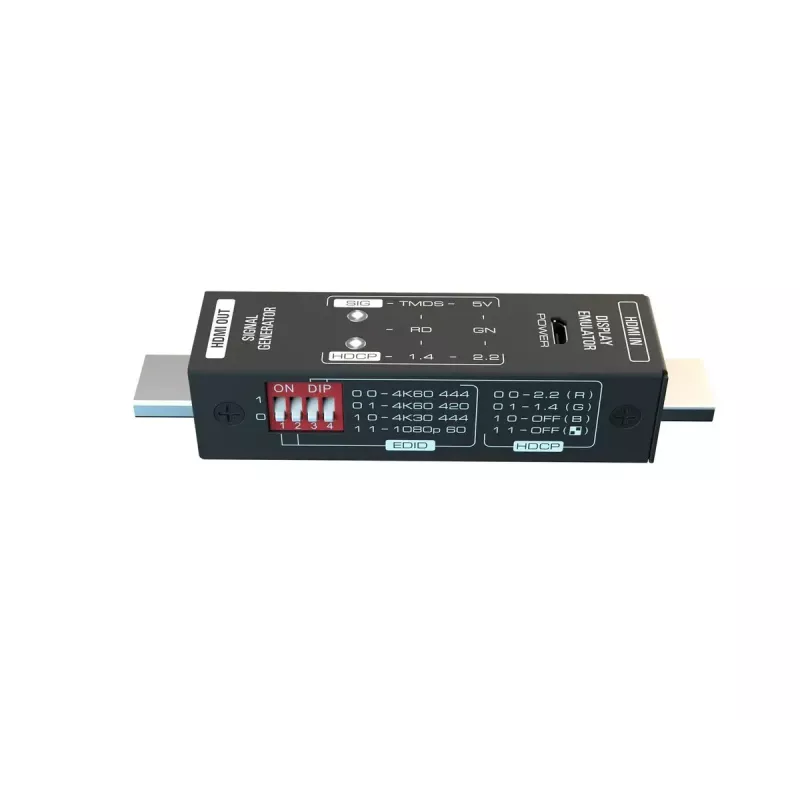

Vivolink VLTOOL1 juhtprotsessor

VivoLink VLTOOL1 Mini HDMI signaaligeneraator on kompaktne, pihus hoitav tööriist AV-tehnikutele, mis ühendab ühes seadmes signaali genereerimise ja põhianalüüsi. See toodab testväljundeid kuni 4K@60Hz (4:4:4), 4K@30Hz ja 1080p@60Hz ning annab olekuindikaatorid 5V, TMDS ja HDCP jaoks, et aidata kontrollida ekraani, kaabli ja süsteemi käitumist kohapeal. Seade toetab HDCP 1.4, HDCP 2.2 või HDCP VÄLJA 4‑kontaktilise DIP-lüliti kaudu ning sisaldab sisseehitatud testmustreid kiireks valideerimiseks ja diagnostikaks.

Eelised

VLTOOL1 vähendab vajadust mitme seadme järele, ühendades generaatori ja analüsaatori funktsioonid kerges, taskusuuruses korpuses. See toidetakse HDMI kaudu ning kasutab intuitiivseid LED-indikaatoreid ja lihtsat DIP-lüliti juhtimist kiireks seadistamiseks. Sisseehitatud testmustrid ja selge HDCP oleku raporteerimine kiirendavad tõrkeotsingut ja kvaliteedikontrolli välitingimustes.

Sobib

• AV-süsteemide paigaldus ja käikuvõtmine objektidel
• HDMI kaabelduse ja ekraaniprobleemide tõrkeotsing kohapeal
• HDMI signaali ja HDCP käitumise kvaliteedikontroll ning valideerimine
• Süsteemiintegraatoritele ja AV-paigaldajatele kiireks diagnostikaks

Peamised tehnilised andmed

• Toetatud eraldusvõimed: 4K@60Hz (4:4:4), 4K@30Hz, 1080p@60Hz
• HDCP tugi: HDCP 1.4, HDCP 2.2 või VÄLJA 4‑kontaktilise DIP-lüliti kaudu
• Indikaatorid: 5V, TMDS ja HDCP oleku LED-id
• Toide: toide HDMI kaudu
• Sisseehitatud testmustrid: 4 mustrit valideerimiseks ja diagnostikaks

Kasutamine

Ühendage VLTOOL1 HDMI allika või seadmega, mida soovite testida, ja valige soovitud eraldusvõime ning HDCP režiim seadme DIP-lülitite abil. Jälgige LED-indikaatoreid, et kontrollida 5V, TMDS ja HDCP olekut, ning valige üks sisseehitatud testmustritest, et hinnata pildiväljundit ja kaabli/ekraani jõudlust. Kasutage seadet kohapeal paigalduse või tõrkeotsingu ajal, et süsteemi käitumist kiiresti valideerida.

Soovitused

Kasutage VLTOOL1 stabiilses keskkonnas korralike HDMI ühendustega. Kaitstud sisu teekonna testimisel lülitage HDCP režiime vastavalt vajadusele, et need vastaksid süsteemi ootustele. Korduvaks välitingimustes kasutamiseks kontrollige regulaarselt HDMI pistikuid ja kaableid ning toitege seadet usaldusväärsest HDMI toiteallikast.
