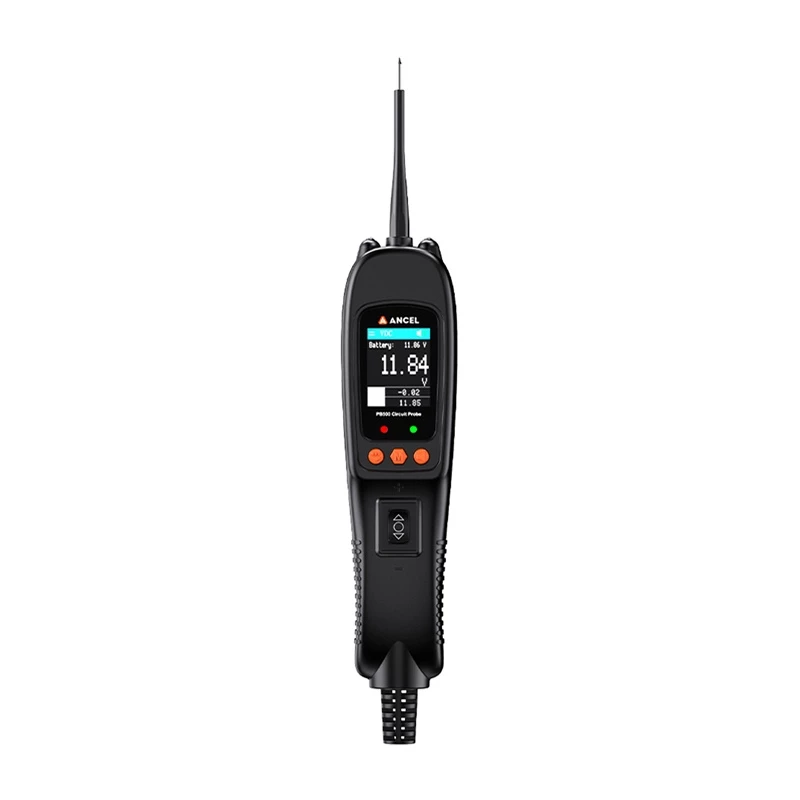

Vooluringitester Ancel PB500 — pinge- ja pidevustester autode elektrisüsteemidele

Ancel PB500 on kompaktne vooluringitester 12–24 V sõidukitele ja seadmetele. See pakub seitset diagnostikarežiimi, sealhulgas vahelduv- ja alalispinge mõõtmine, takistuse ja dioodi testimine, sageduse ja töötsükli kontroll ning pihustiahela testimine. Värviline TFT-ekraan kuvab parameetreid reaalajas, aidates rikkeid kiiremini leida, samal ajal kui seade on kaasaskantav ja hõlpsasti käsitletav.

Eelised

Tester katab laia tööpingevahemikku, muutes selle sobivaks autodele, veoautodele, mootorratastele ja paatidele. See ühendab multimeetri-laadsed mõõtmised spetsiaalsete autotööde testidega, et tuvastada lühiseid, katkestusi ja maandusprobleeme ilma paigaldust lahti võtmata. Sisseehitatud ülekoormuskaitse aitab vältida valedest ühendustest põhjustatud kahjustusi ning anduriotas olev LED parandab nähtavust halvasti valgustatud või raskesti ligipääsetavates piirkondades.

Peamised spetsifikatsioonid

• Tootja: Ancel
• Mudel: PB500
• Ekraan: TFT värviekraan (160 × 128 dpi)
• Toitepinge: 8 V DC – 30 V DC (tüüpiline töövahemik 12–24 V)
• Vahelduv-/alalispinge mõõtmine: -110 V kuni +110 V
• Sageduse mõõtmine: 0 Hz – 1 MHz
• Töötsükkel: 0,0% – 100,0%
• Pihustitest: pinge 0–180 V, aeg 0–25 ms
• Takistuse mõõtmine: 0 – 1 MΩ
• Diooditest: germaanium- ja ränidioodid
• Nimivool: 1 A – 8 A
• Töötemperatuur: -10°C kuni 60°C
• Mõõtmed: 200 × 52 × 39 mm
• Kaal: 0,48 kg

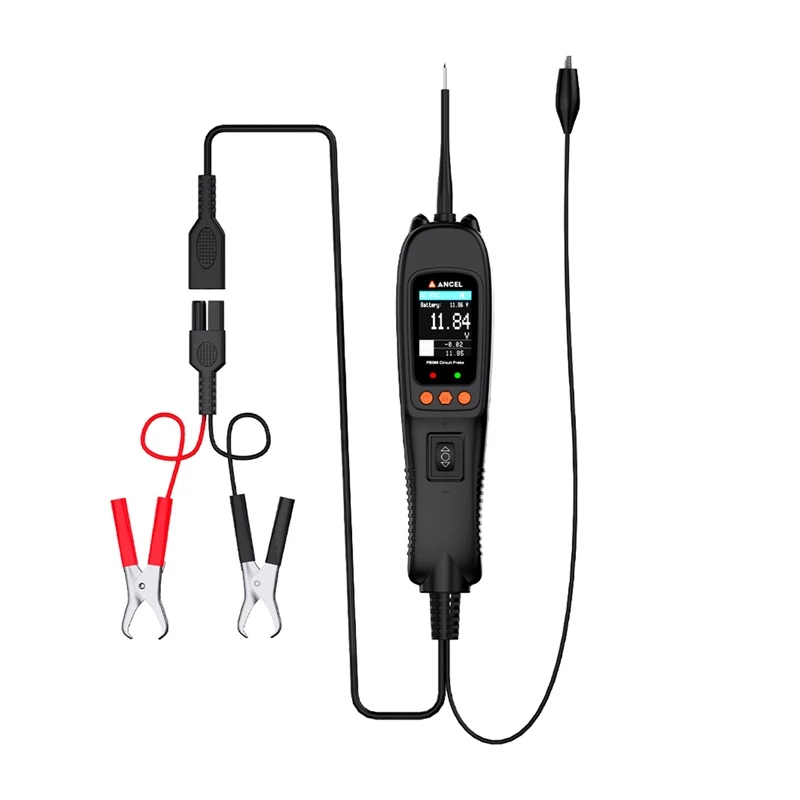

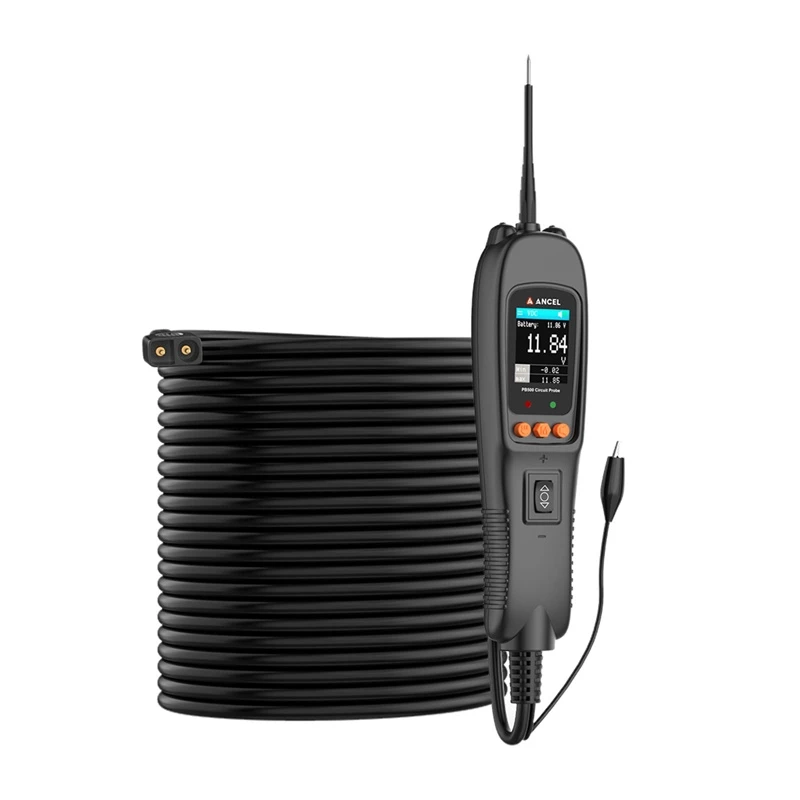

• Kaasasolevad tarvikud: vooluringitester, akukaabel klemmidega, anduripikendus, anduriots, diagnostikakonks, pikenduskaabel konksu jaoks, kaitseümbris, kasutusjuhend

Kasutamine

Ühendage akukaabel sõiduki aku või vooluallikaga määratud pingepiirides, valige seadme nuppude abil soovitud diagnostikarežiim ja rakendage andur testimispunktile. Lugege mõõtmisi reaalajas värviliselt TFT-ekraanilt ja vajadusel vahetage režiime lisakontrollide tegemiseks. Kasutage pihustitesti režiimi pihusti pinge ja impulsi laiuse mõõtmiseks; kasutage dioodi- ja takistusrežiime komponentide kontrollimiseks. Järgige polaarsust ja juhendis toodud ühendusjuhiseid, et vältida vale juhtmestikku.

Soovitused

Ohutute ja täpsete tulemuste saamiseks kasutage Ancel PB500 ettenähtud töötemperatuuri ja pingepiirides, järgige õigete anduriühenduste jaoks kaasasolevat juhendit ning veenduge, et sõiduki toidet käsitsetakse vastavalt tootja juhistele. Enne kasutamist kontrollige regulaarselt mõõtejuhtmeid ja anduriotsa kulumist.
