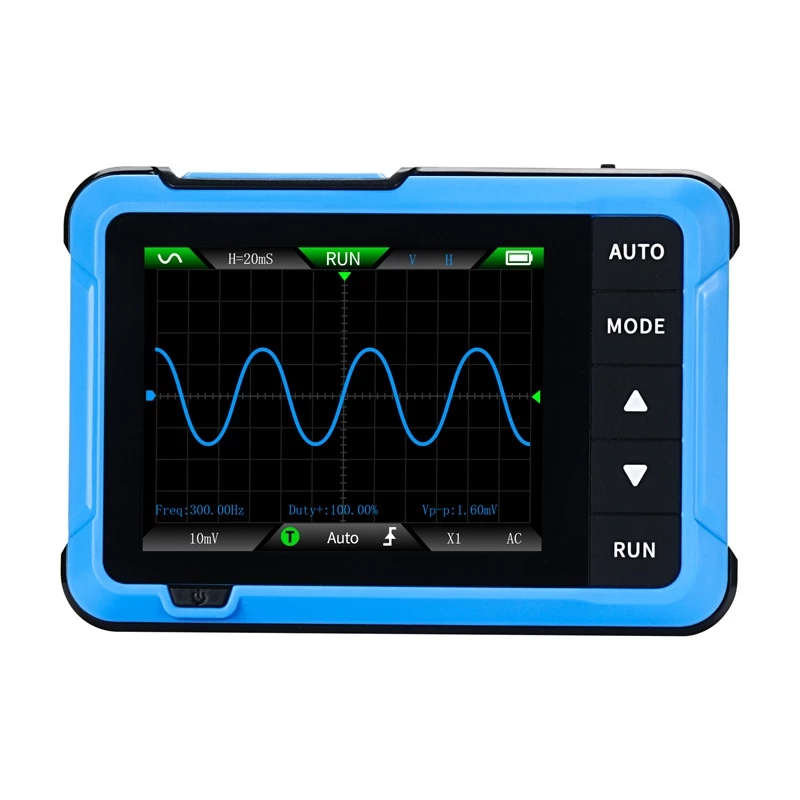

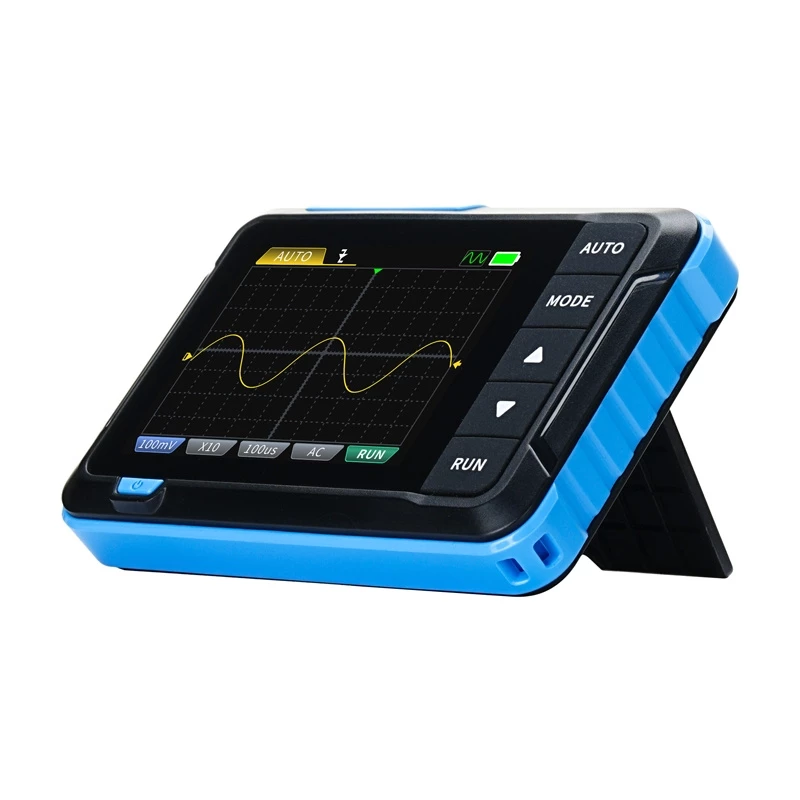

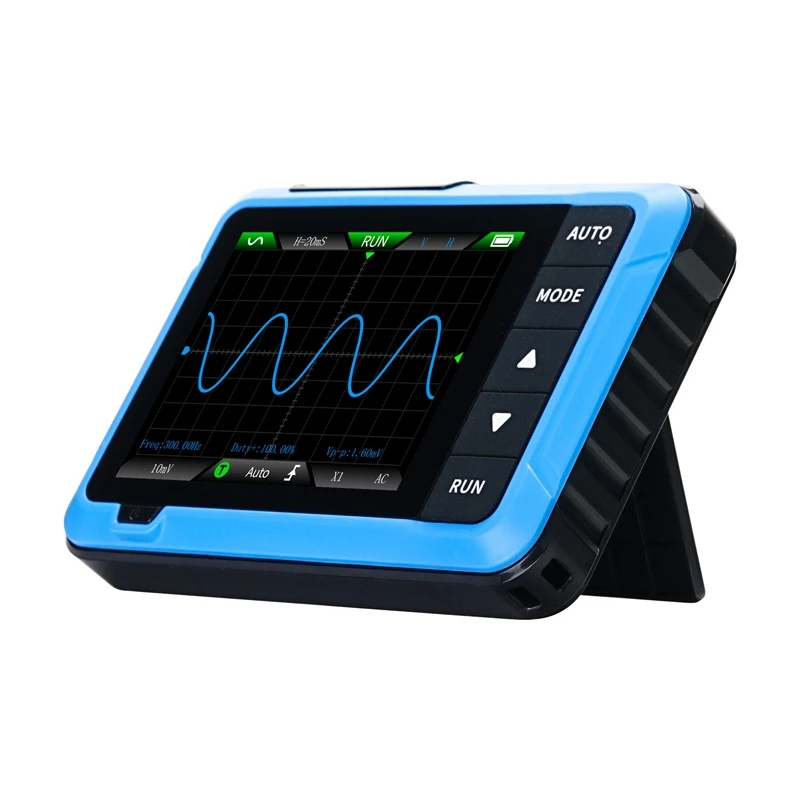

Kaasaskantav 2-ühes miniostsilloskoop ja signaaligeneraator Fnirsi DSO510 — ribalaius 100 MHz, diskreetimissagedus 1 GS/s

FNIRSI DSO510 on kaasaskantav 2-ühes ostsilloskoop ja signaaligeneraator ribalaiusega 10 MHz, mis ühendab kompaktse suuruse kasulike mõõtmis- ja signaaliväljundfunktsioonidega. Käsiseade sisaldab automaatset reguleerimist, trigeritaseme kuvamist, pildisalvestust ja reguleeritavat järelhelendust siirdeprotsesside jälgimiseks. Sisseehitatud generaator pakub 13 lainekuju. Seade töötab 1000 mAh taaslaetava akuga ja seda laetakse USB-C kaudu.

Eelised

Seade toetab automaatset reguleerimist, trigeritaseme visualiseerimist ja pildisalvestust, mis lihtsustab signaalide hõivamist ja dokumenteerimist. Sellel on reguleeritav järelhelendus dünaamiliste lainekujude jälgimiseks ning see toetab külmutamist, suumimist ja panoraamimist üksikasjalikuks lainekuju analüüsiks. Integreeritud signaaligeneraator 13 lainekuju tüübiga aitab testimisel ja õppimisel. Kompaktsed mõõtmed ja kokkupandav alus võimaldavad käed-vabad kasutamist välitingimustes.

Sobib

• Elektroonika põhitõrkeotsinguks ja hobiprojektideks
• Välidiagnostikaks ja mõõtmisteks, kus on vajalik kaasaskantavus
• Hariduslikuks kasutamiseks ja praktiliseks õppimiseks ostsilloskoopidega
• Võrgupinge, impulss-signaalide ja siirdelainekujude mõõtmiseks

Peamised tehnilised andmed

• Tootja: FNIRSI
• Mudel: DSO510
• Ribalaius: 10 MHz
• Diskreetimissagedus: 48 Ms/s
• Ajalise baasi vahemik: 50 ns – 20 s
• Mõõteväärtused: 12 tüüpi
• Trigerirežiimid: Automaatne, üksik, tavaline
• Pinge mõõtevahemik: 400 V
• Kalibreerimise ristküliklaine: 1 kHz toetatud
• Järelhelenduse (glow) funktsioon: toetatud
• Pildisalvestus: toetatud
• Trigeritaseme kuvamine: toetatud
• Generaatori sagedusvahemik: 0–50 kHz
• Täitetegur: 0–100%
• Generaatori amplituud: 0,1–3 V
• Lainekuju tüübid: 13

Kasutamine

Lülitage seade sisse kasutades sisseehitatud 1000 mAh akut ja laadige USB-C pordi kaudu. Ühendage sond sisendisse ja valige soovitud ajabaas ja trigerirežiim. Kasutage automaatset reguleerimist signaalide kiireks kuvamiseks või määrake trigeritase käsitsi täpseks hõivamiseks. Lainekujude üksikasjalikuks analüüsimiseks kasutage stopp-, suumi- ja nihutamisfunktsioone. Valige sisseehitatud signaaligeneraator ja valige üks 13 lainekujust, kui on vaja testväljundit.

Soovitused

Stabiilsete mõõtmiste jaoks veenduge, et sondi maandus on korralik ja kasutage sobivaid sisendvahemikke. Kasutage siirdesündmuste kontrollimisel järelhelenduse ja suumi funktsioone. Hoidke seade laetuna ja värskendage püsivara USB-C pordi kaudu, kui uuendused on saadaval.
