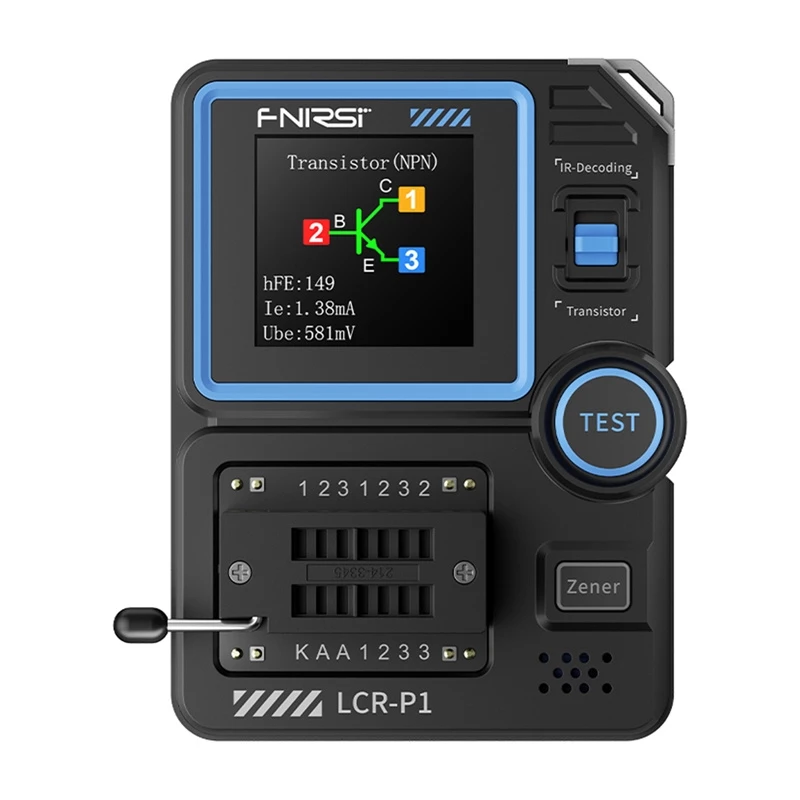

FNIRSI Multifunktsionaalne LCR-transistori, kondensaatori tester takistus 0.01-50Ω

FNIRSI LCR-P1 on kompaktne, kõrge täpsusega multifunktsionaalne tester LCR-parameetrite, transistori ühendusviikude määramise ja põhiliste pooljuhtide omaduste mõõtmiseks. See mõõdab takistust vahemikus 0,01–50 Ω ja kuvab tulemused 3,66 cm värvilisel ekraanil. Seade on mõeldud elektroonikainseneridele, tehnikutele ja harrastajatele, kes vajavad kiiret passiivkomponentide ja põhiliste pooljuhtosade kontrollimist; sellega on kaasas USB- ja LCR-P1-kaablid ning see on ette nähtud kasutamiseks temperatuuril 0 kuni 40 °C.

Eelised

Tester ühendab mitu mõõtmisfunktsiooni ühte käsiseadmesse, millel on automaatne komponendituvastus ja selgete tulemuste kuvamiseks värviekraan. Selle takistusvahemik 0,01 kuni 50 Ω katab levinud madalate takistuste kontrollimised ning kompaktne disain koos kaasasolevate USB- ja LCR-P1-kaablitega toetab kaasaskantavat kasutamist ja lihtsat ühendamist arvuti või toiteallikaga. Määratud töötemperatuuri vahemik võimaldab usaldusväärset tööd tavapärastes sisetingimustes.

Sobib

• Takistite, kondensaatorite ja poolide kiireks kontrollimiseks
• Transistoride, dioodide ja FET-ide testimiseks põhiparameetrite ja ühendusviikude määramiseks
• Töölaual tõrkeotsinguks ja komponentide sortimiseks elektroonika remondis
• Harrastuse ja hariduslike elektroonikaprojektide jaoks

Peamised tehnilised andmed

• Takistuse mõõtevahemik: 0,01–50 Ω
• Ekraan: 3,66 cm värviekraan
• Töötemperatuur: 0 kuni 40 °C
• Kaasasolevad tarvikud: USB-kaabel ja LCR-P1 testkaabel
• Funktsioonid: LCR-mõõtmine, transistori ja dioodi testimine, automaatne komponendituvastus

Kasutamine

Ühendage tester komponendiga kaasasoleva LCR-P1-kaabli või sobivate testjuhtmete abil, lülitage seade sisse sisemise aku või toetatud USB kaudu ja valige seadmel mõõterežiim. Passiivkomponentide puhul valige LCR-funktsioon induktsiooni, mahtuvuse või takistuse lugemiseks; pooljuhtide puhul valige transistori/dioodi testimise režiim ja sisestage komponendi viigud testklemmidesse. Laske näidul värviekraanil stabiliseeruda enne tulemuste registreerimist.

Soovitused

Kasutage testerit stabiilses sisekeskkonnas ettenähtud 0–40 °C vahemikus, veenduge, et komponentide viigud on puhtad ja kindlalt kontaktis testimissondidega, ning vältige vooluahelate mõõtmist. Hoidke kaasasolevaid kaableid koos seadmega ja järgige tootja juhiseid kalibreerimiseks või püsivara uuendusteks.
